電容擊穿是開路還是短路?電容擊穿原因是什么?

發布時間:2019-07-06 責任編輯:lina

【導讀】電容的電介質承受的電場強度是有一定限度的,當被束縛的電荷脫離了原子或分子的束縛而參與導電,就破壞了絕緣性能,這一現象稱為電介質的擊穿。

電容擊穿的概念
電容的電介質承受的電場強度是有一定限度的,當被束縛的電荷脫離了原子或分子的束縛而參與導電,就破壞了絕緣性能,這一現象稱為電介質的擊穿。

電容擊穿是開路還是短路?電容擊穿原因是什么?

電容器被擊穿的條件
電容器被擊穿的條件:達到擊穿電壓

擊穿電壓是電容器所能承受的極限電壓,如果電壓超過這個值,電容器內的介質將被擊穿。額定電壓是電容器長期工作時所能承受的電壓,它比擊穿電壓要低。不要誤認為電容器只可以在額定電壓下工作,電容器只要在不高于擊穿電壓下工作都是安全可靠的。

定義PN結發生臨界擊穿對應的電壓為PN結的擊穿電壓BV,BV是衡量PN結可靠性與使用范圍的一個重要參數,在PN結的其它性能參數不變的情況下,BV的值越高越好。

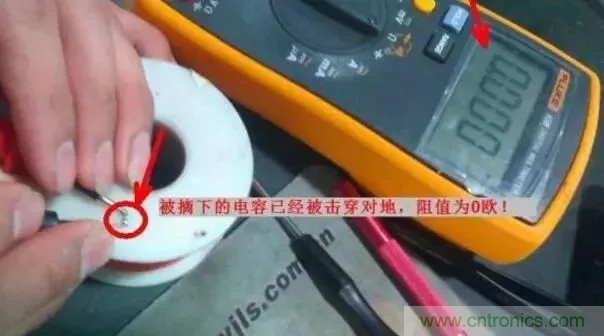

電容擊穿是開路還是短路
電容擊穿后則相當于短路,在固體電介質中發生破壞性放電時,稱為擊穿。擊穿時,會在固體電介質中留下痕跡,使固體電介質永久失去絕緣性能。如絕緣紙板擊穿時,會在紙板上留下一個孔??梢姄舸┻@個詞僅限用于固體電介質中。

電容擊穿的原因
電容擊穿的根本原因就是其電介質的絕緣性被破壞,產生了極化。造成電介質絕緣性被破壞的原因有:
1、工作電壓超過了電容的最大耐壓。
2、電容質量不好,漏電流大,導致溫度逐漸升高,使絕緣強度下降。

電容擊穿是開路還是短路?電容擊穿原因是什么?

避免介質擊穿的方法
● 采用絕緣強度高的材料
● 絕緣材料要有一定厚度,并且不含諸如氣泡、水分等雜質
● 設法使電場按要求分布,避免電力線在某些地方過于密集
● 不要將有極性電容的極性接反或者接到交流電源上

電容擊穿后能否恢復

1、如果電介質是氣體或液體,這些都是自恢復絕緣介質,擊穿可逆。
2、如果電介質是固體,則擊穿不可逆,是唯一擊穿后不可恢復的絕緣介質。
