什么是電感的頻率特性？在詳細解說具體的電感降噪對策之前，先來簡單回顧一下電感的頻率特性。首先，電感（線圈）具有以下基本特性，被稱為“電感的感性電抗”。
(1) 直流基本上直接流過
(2) 對于交流，起到類似電阻的作用
(3) 頻率越高越難通過

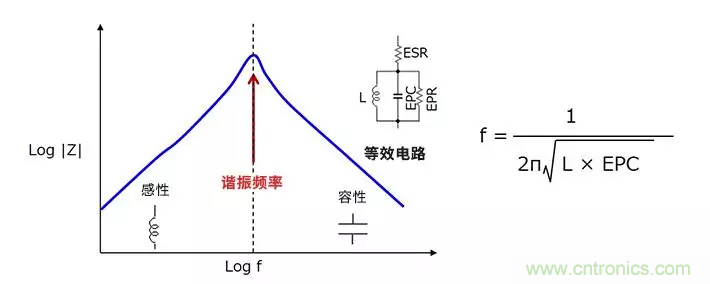

下面是表示電感的頻率和阻抗特性的示意圖。
在理想電感器中，阻抗隨著頻率的提高而呈線性增加，但在實際的電感器中，如等效電路所示，并聯存在寄生電容EPC，因而會產生自諧振現象。
所以，到達諧振頻率之前呈現電感本來的感性特性（阻抗隨著頻率升高而增加），到達諧振頻率之后寄生電容的影響占主導地位，呈現出容性特性（阻抗隨著頻率升高而減?。Ｒ簿褪钦f(shuō)，在比諧振頻率高的頻率范圍，不能發揮作為電感的作用。
電感的諧振頻率可通過上述公式求得。除了主體是電容量還是電感量的區別外，該公式與電容的諧振頻率公式基本相同。從公式中可以看出，電感值L變小時諧振頻率會升高。
電感的寄生分量中，除了寄生電容EPC之外，還有電感繞組的電阻分量ESR（等效串聯電阻）、與電容并聯存在的EPR（等效并聯電阻）。電阻分量會限制諧振點的阻抗。
關鍵要點：
?電感在諧振頻率之前呈現感性特性（阻抗隨頻率升高而增加）
?電感在諧振頻率之后呈現容性特性（阻抗隨頻率升高而減小）
?在比諧振頻率高的頻段，電感不發揮作為電感的作用
?電感值L變小時，電感的諧振頻率會升高
?電感的諧振點阻抗受寄生電阻分量的限制
（來源：羅姆半導體）
