【導讀】貼片電感,英語:Chip inductors,又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化,高品質,高能量儲存和低電阻等特性。
![解讀貼片電感的5個主要參數 解讀貼片電感的5個主要參數](/editorfiles/20190917090402_7233.jpg)

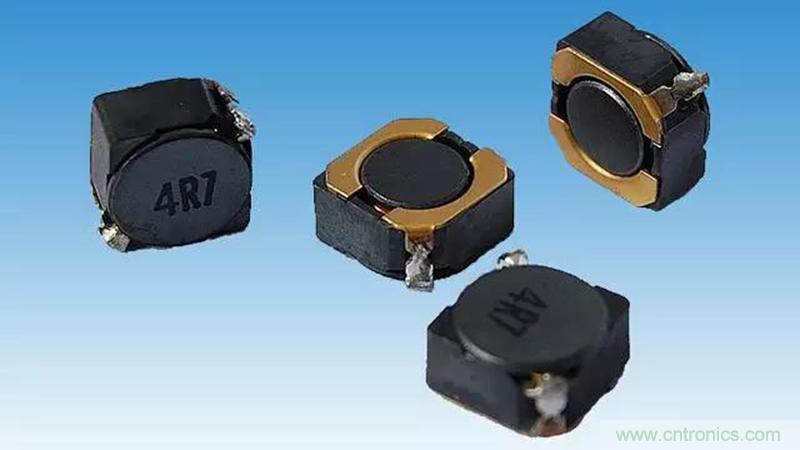

貼片電感,英語:Chip inductors,又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化,高品質,高能量儲存和低電阻等特性。功率貼片電感是分帶磁罩和不帶磁罩兩種,主要由磁芯和銅線組成。在電路中主要起濾波和振蕩作用。貼片電感的主要參數有電感量、允許偏差、分布電容、額定電流及品質因數等。
1.電感量:空載測量(理論值)和在實際電路中的測量(實際值)。由于電感使用的實際電路過多,難以類舉。只有在空載情況下的測量加以解說。
電感量的大小,主要取決于電感線圈的圈數(匝數),繞制方式,有無磁心及磁心的材料等決定。通常情況下,線圈圈數越多,繞制的線圈越密集,電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大,電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利(簡稱亨),用字母“H”表示。常用的單位還有毫亨(mH)和微亨(μH),它們之間的關系是:1H=1000mH;1mH=1000μH
2.允許偏差:電感量單位后面用一個英文字母表示其允許偏差,各字母所代表的允許偏差見下表。例如:560uHK表示標稱電感量為560uH,允許偏差為土10%,文字符號為法文字符號法,是將電感器的標稱值和允許偏差值用數字和文字符號按—定的規律組合標志在電感體上。采用這種標示方法的通常是一些小功率電感器其單位通常為nH或pH,用N或R代表小數點。例如:4N7表示電感量為4.7nH,4R7則代表電感量為4.7uH;47N表示電感量為47nH,6R8表示電感量為6.8uH。
標注的感量與實際感量的允許誤差值。一般用于振蕩或濾波線路中的貼片電感要求精度較高,允許偏差為±0.2%~±0.5%;而用于耦合或高頻阻流的精度要求不高,允許偏差為±10%~15%。
3.分布電容:線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小,其穩定性越好。
通常將模擬電路區和數字電路區合理地分開,將電源線和地線單獨引出,把電源供給處匯集到一點。又如在家庭綜合布線時,要將220V供電線路遇電話線、網絡線及音頻、視頻線等分開布線,且要求盡量不要平行敷設。
4.額定電流:額定電流是指產品設備在額定電壓下,按照額定功率運行時的電流。
貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流,則會燒毀。
5.品質因數:也稱Q值或優值,是衡量電感器質量的主要參數。他是指貼片電感在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。Q值越高,損耗越小,效率越高。
