SPI通信方法適用的線纜距離不超過10米，通信距離更長時，通常需要用到中繼器，這是因?yàn)殡S著線纜增長，其線纜阻抗相應增加，由此導致信號衰減。然后必須再次放大信號。與此同時，線路會獲得更高的信噪比(SNR)。可利用ADI提供的isoSPI通信接口IC LTC6820 等器件來讀取這些信號。



得益于該器件的創新式設計，可以使用雙絞線電纜和適用的變壓器來增強電氣隔離，由此相對輕松地最大化SPI通信。



由于工業環境通常比較惡劣，所以需要使用電氣隔離通信部件來保護用戶免受危險電壓影響，同時確保系統的可靠性。此外，盡管偶爾會出現共模電壓，隔離也可以幫助實現精確測量。因此，要將輸入級與系統的其余級分隔開來，同時仍然實現連接，隔離柵的使用就非常關鍵。



圖1顯示了所有從服務器如何受一個主服務器控制。主服務器和從服務器可以是微控制器或ADC，通常通過自身的SPI接口與傳感器或微控制器連接。因此，LTC6820能夠在兩個完全電氣隔離的器件之間實現SPI通信所需的雙向數據傳輸。它將來自主服務器的SPI信號編碼為速率最高1Mbps的差分信號，然后通過電氣隔離柵和雙絞線傳輸。到了電纜另一端之后，差分信號再次由LTC6820接收并解碼為SPI信號，然后再路由到從服務器總線。LTC6820還提供驅動信號通過隔離柵所需的電流。這些電流通過外部電阻，調整為符合系統要求的值，例如所需的線纜長度、SNR和抗擾度。



圖1. 隔離式SPI接口，通過共用的主控制器來控制多個電路板（從控制器）。



但是請注意，雖然使用了SPI中繼器，數據速率仍是有限的，取決于電纜長度。例如，圖1中使用100米CAT5電纜的電路的數據速率僅為0.5 Mbps左右，是LTC6820所能提供的1 Mbps最大值的一半（見圖2）。

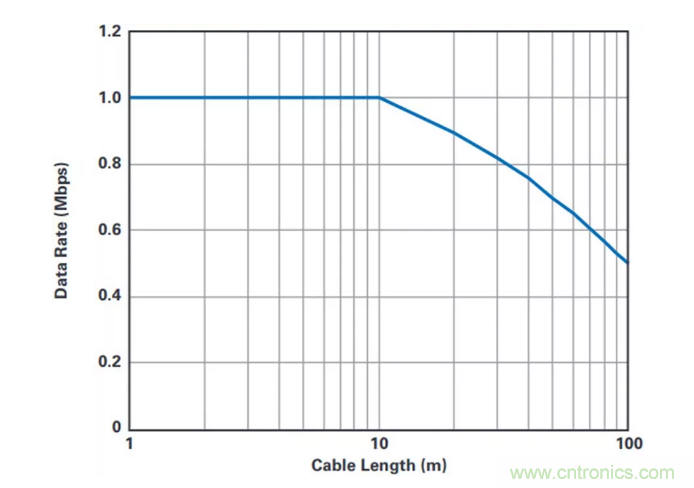

圖2. 使用CAT5電纜時，數據速率與電纜長度的關系。



通過使用 isoSPI 通信IC，可以簡化遠距離隔離傳輸SPI通信信號電路的復雜性，因?yàn)榭梢允∪鹘y(tǒng)電路通常需要的大量組件。此外，使用LTC6820可以實現最長100米的通信距離（在工業設置中并不少見）。LTC6820還可輕松實現菊花鏈應用（一個主控制器控制多個從控制器）。而且，該器件非常適合電池監測系統應用，這是因?yàn)殡姵乇O(jiān)測系統包含部分可能存在爆炸風險的充電單元（例如，鋰離子電池），需要實施電氣隔離通信。



LTC68200

AEC-Q100通過汽車應用認證

1Mbps隔離式SPI數據通信

使用標準變壓器實現簡單的電氣隔離

單條雙絞線上的雙向接口

支持長達100米的電纜

極低EMI敏感性和輻射

針對高抗噪能力或低功耗應用可配置

設計用于ISO26262兼容系統

在大多數SPI系統中無需軟件變更

超低2µA空閑電流

自動喚醒檢測

工作溫度范圍：−40°C至125°C

2.7V至5.5V電源供電

支持1.7V至5.5V的所有邏輯接口

提供16引腳QFN和MSOP封裝
