如何識別共模電感和差模電感?其實很簡單
發布時間:2019-12-12 責任編輯:lina
【導讀】共模電感和差模電感都是抗電磁干擾有效的元器件之一,廣泛應用于各種濾波器、開關電源等產品,但是共模電感是用來抑制共模干擾,而差模電感是用來抑制差模干擾。兩種都是比較重要的濾波電感。
一、共模電感與差模電感
共模電感和差模電感都是抗電磁干擾有效的元器件之一,廣泛應用于各種濾波器、開關電源等產品,但是共模電感是用來抑制共模干擾,而差模電感是用來抑制差模干擾。兩種都是比較重要的濾波電感。
二、共模電感和差模電感識別

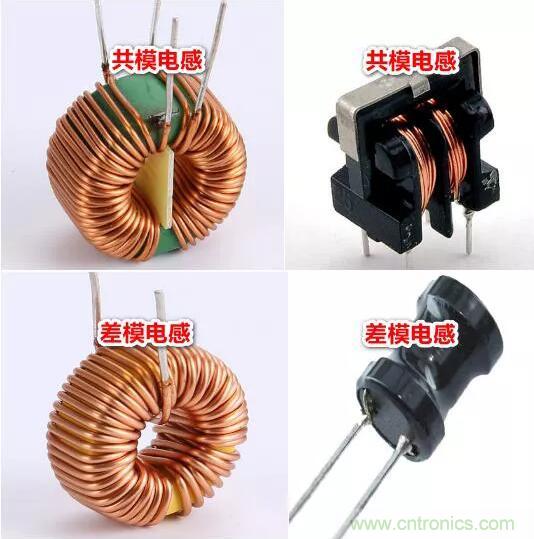

雖然兩種電感都是濾波電感,但是作用不一樣也就決定了外觀以及繞線方式會有所不同。對于共模電感,它是繞在同一鐵心上,并且兩個繞組的線圈直徑和圈數一樣,但是繞向相反,一組線圈有兩個引腳,因此共模電感會有4個引腳;而差模電感則是繞在一個鐵心上并且只有一個線圈,因此它只有2個引腳。因此可從引腳數量來區分共模電感和差模電感(如下圖)。
三、共模電感和差模電感應用

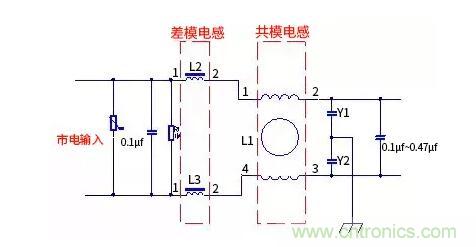

如下圖是某EMI濾波電路的部分電路圖,其中L1是共模電感,它有1-4總共四個引腳,而L2和L3是差模電感,分別有1-2兩個引腳。可以看出差模電感有交流電源電流通過,這種差模電感能夠耐很大的交流電流,一般成對出現。
