【導讀】熱焊盤又稱“十字花焊盤”,其作用是減少焊盤在焊接中向外散熱,以防止因過度散熱而導致的虛焊或pcb起皮。很多研發工程師在焊接GND引腳的時候應該就深有感觸——對于大面積敷地銅的引腳,用全鋪地的方式,焊接過程中散熱特別快,特別是對于4層或更多層的板子,焊接過程需要極高的溫度才能將引腳焊接到位。
熱焊盤又稱“十字花焊盤”,其作用是減少焊盤在焊接中向外散熱,以防止因過度散熱而導致的虛焊或pcb起皮。很多研發工程師在焊接GND引腳的時候應該就深有感觸——對于大面積敷地銅的引腳,用全鋪地的方式,焊接過程中散熱特別快,特別是對于4層或更多層的板子,焊接過程需要極高的溫度才能將引腳焊接到位。
AltiumDesigner的熱焊盤設置有一定的靈活性,很多工程師在一開始的時候不知道如何通過規則設置將器件GND管腳、GND過孔、GND螺絲孔區分開來敷銅,因此,一旦敷銅,所有的GND都是用同一種方式,但通常GND過孔、GND螺絲孔我們使用實焊盤,而器件GND管腳則使用熱焊盤。具體設置方式如下:

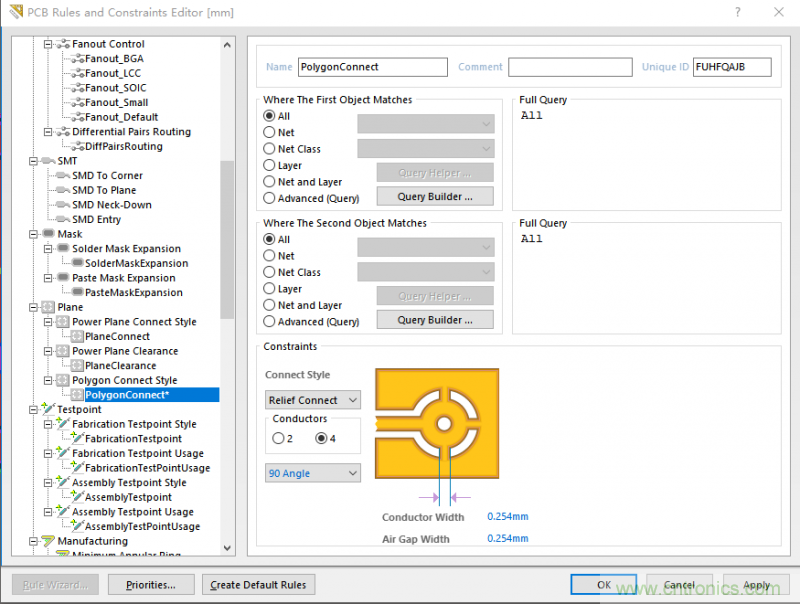

Design --> rules --> Plane --> Polygon Connect Style

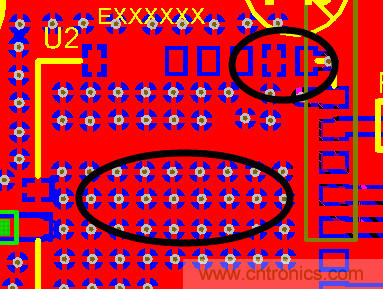

僅僅這么設置后,你會發現除了接地引腳使用十字焊盤接地之外,對于過孔也是十字接地處理,如下——
如何使引腳接地為十字焊盤,但過孔為完全接地?

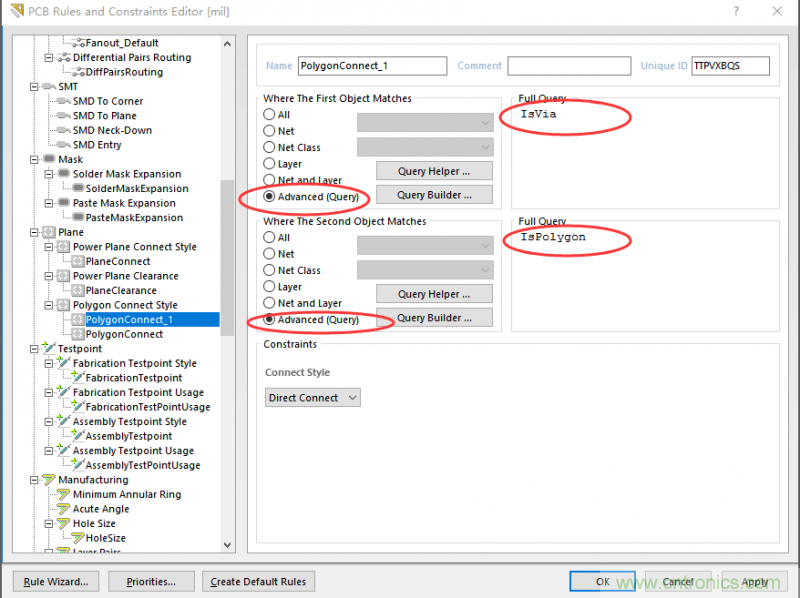

在Polygon ConnectStyle中創建新的規則,命令軟件在鋪銅是遇到過孔(IsVia)是使用直接完全連接(Direct Connect)的方式

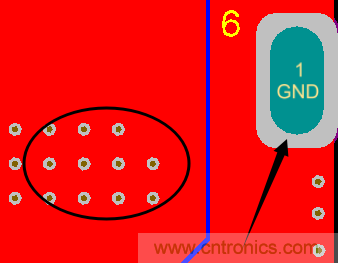

效果如下——

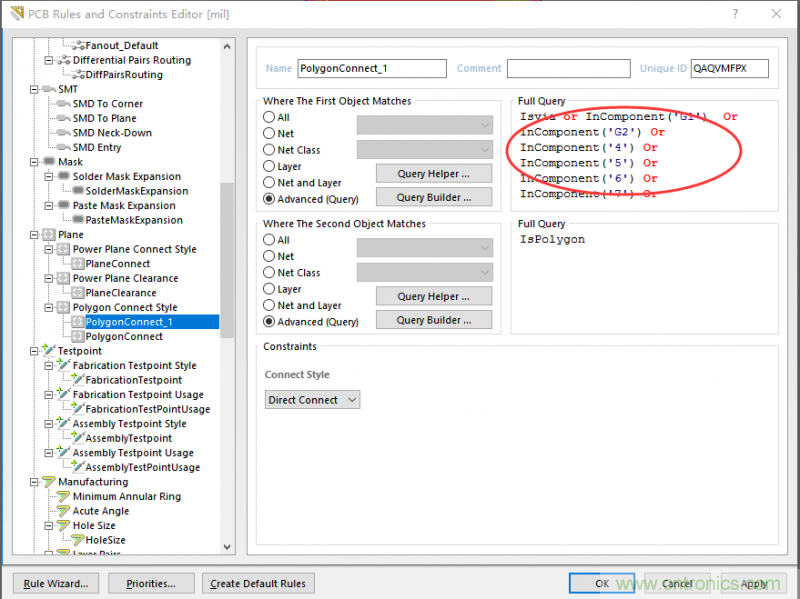

當然,如果還需要個別引腳需要實鋪銅,比如大電源地的引腳需要與地完全覆蓋連接,這時可以增加多一個命令I(lǐng)ncomponent(“元件編號”)使選擇的元件接地腳與過孔一樣與地銅完全連接:

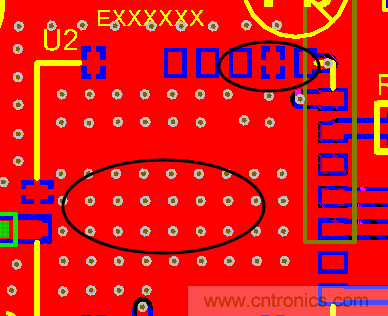

效果如下——
