理想的焊點

在檢查焊點是否有缺陷之前，最好找一個理想焊點的圖像進行比較。

圖1：理想的焊點

理想焊點具有良好的表面潤濕性，即熔融焊料在被焊金屬表面上應鋪展，并形成完整、均勻、連續的焊料覆蓋層。正確的焊錫量，應該足夠覆蓋焊點而不會過多或過少。

常見的焊接不良

常見的焊接初學者以為焊料越多越好，但是過多的焊料會使得元件焊端和引腳周圍被過多的焊料包圍，或焊點中間含有氣泡，其特點是圓形和凸起的形狀。可是，很難知道在焊料下面實際發生了什么，引腳和焊盤存在沒有被正確潤濕的可能性。這樣，一方面會浪費焊料，一方面會增加橋接形成的風險 (即兩個焊點連接時形成意外連接，或?qū)е码娐钒宥搪?。

所以，足夠的焊料已經足以徹底潤濕引腳和焊盤，更重要是掌握好焊接的溫度和時間。此外，要留意焊盤和阻焊層之間有沒有足夠的空間。

圖2：焊料過多

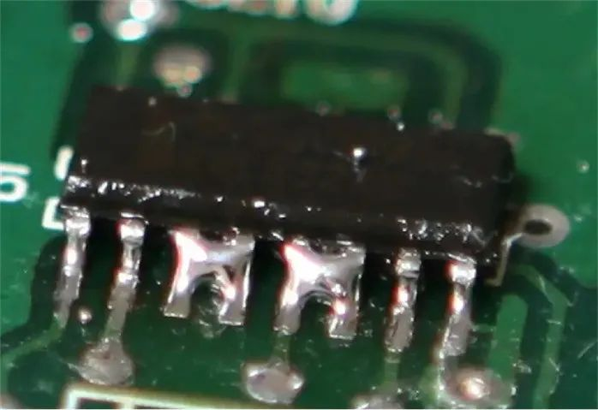

圖3：焊料過多，意外連接形成橋接

去除電路板上的多余焊料可能很費時。

可看看這篇分享：選擇合適的吸錫帶

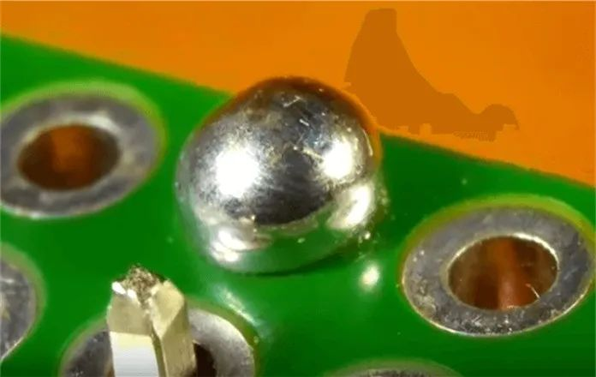

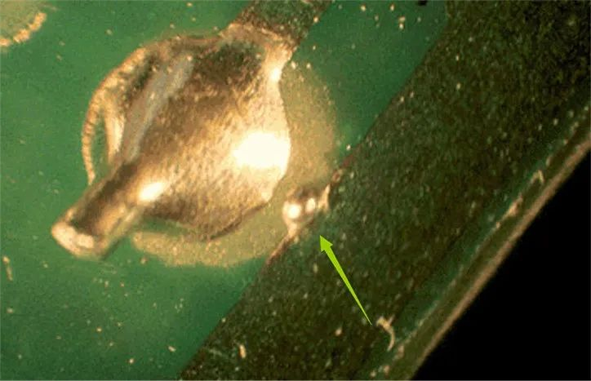

圖3：焊球

3. 冷焊

冷焊的表面顯得暗淡、凹凸不平。

圖４：冷焊

這通常是由于傳遞到焊點的熱量不足以使焊料完全熔化，其中一個原因，是烙鐵或焊點本身可能沒有得到足夠的時間來充分加熱，烙鐵溫度可能沒有設置得足夠高以熔化正在使用的焊料類型（例如，Chip Quik的RASWLF.031 1OZ無鉛焊料熔點是217 - 220°C），或者這可能是焊盤和走線本身設計的結果。例如，一個焊盤直接連接到接地層而沒有考慮散熱問題，而導致焊盤的散熱到接地層。如果您發現頑固的焊點無法液化，那么要看看設計上是否出現問題。

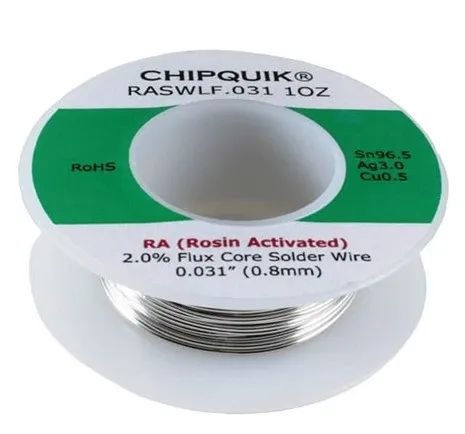

圖5：Chip Quik的RASWLF.031 1OZ無鉛焊料

“立碑＂現象通常出現在表面貼裝元件上，如電阻器或電容器。理想情況下，焊料在焊接過程中將附著在兩個焊點上并開始潤濕。但是如果一個焊點上的焊料沒有完全潤濕，元件的一側就會傾斜，使得電阻器或電容器一側從焊點上被提起來，像一塊“石碑”。

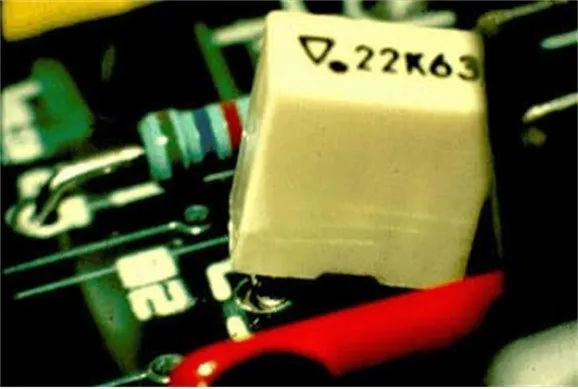

圖6：元件被提起來，像一塊石碑

5. 潤濕不良和虛焊

如果焊盤未完全潤濕，這樣元件不能與電路板形成牢固的連接。理想情況下，焊料應與焊盤和引腳實現 100% 潤濕，不留任何間隙或空間暴露。引腳和焊盤的潤濕不足是由于未能對引腳和焊盤加熱，并且沒有給焊料足夠的時間流動，可能造成虛焊。

其原因大多是焊接區表面受污染，或被阻焊劑沾污，或接合物表面形成金屬氧化層。解決此問題需要徹底清潔電路板并均勻加熱焊盤和引腳。

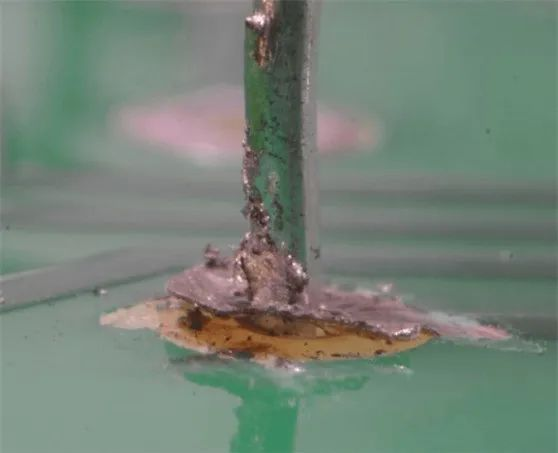

圖7：焊盤和引腳未完全潤濕

焊料有許多不同的特性如何選擇？可看看下面這篇文章：

選擇合適的焊劑類型

針孔與氣孔是有區別的。針孔是在波峰焊焊點上發現小孔，氣孔則是焊點上較大孔可看到內部；針孔內部通常是空的，氣孔則是內部空氣完全噴出而造成大孔，其形成原因是焊錫在氣體尚未完全排除即已凝固，而形成此問題。

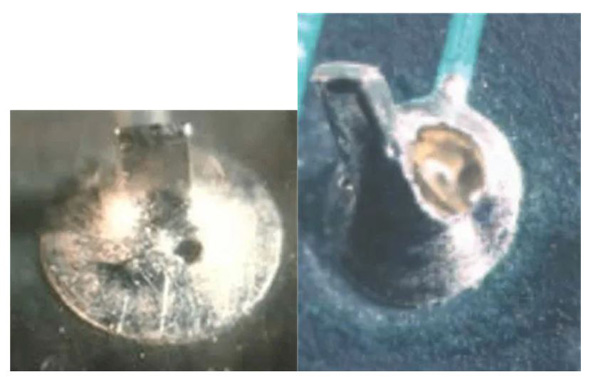

圖8 ：針孔（左）和氣孔（右）的缺陷

在波峰焊過程中可能會形成針孔和氣孔，而不是由手工焊接技巧不佳造成的。在焊接操作過程中，電路板內的水分被加熱成氣體，當它仍處于熔化狀態時，會通過焊料逸出。當焊點凝固時氣體繼續逸出，就會形成空隙。電路或會暫時導通，但很容易造成長時間導通不良。避免此問題的一些方法是可通過預熱電路板以去除水分，同時建議讓通孔處具有約 25 μm的最小鍍銅厚度。

焊接時間過長或反復焊接造成溫度過高，又或是焊盤的位置受力過大，從而導致焊盤剝離。已剝離的焊盤很難再使用，因為焊盤非常脆弱并且很容易從走線上脫落。事實上，這塊PCB板已經損壞。

圖9：焊盤剝離

如果想補救焊盤脫落，可以將脫落的焊盤用刀切掉切到未脫落處，防止電路順著脫落處擴大，如果你的元件引腳夠長，可以將切斷后的電路接頭處的絕緣漆刮掉，上好焊錫將元件的引腳焊接在此處。如果你的元件引腳不夠長，你可以使用一段細導線上好焊錫順著焊盤孔穿過后焊接在元件引腳，另一頭焊接在焊盤接頭處并使用熱熔膠固定防止再次開焊脫落。

如果焊盤脫落，可以考慮選擇飛線的方式，將導線一頭焊接在脫焊的元件引腳上，另一端焊接在和脫焊的焊盤相連的任意焊點上。還有搭橋的方式，要是脫焊的焊盤元件引腳周圍有同一線路上的元件，你可以直接將元件引腳焊接在那個元件的引腳上，廢棄原焊盤，當然，焊接的時候一定看清不能焊串位防止燒壞元件。

總結

雖然沒有萬無一失的方法可以完全防止焊接問題，但我們可以在 PCB 設計和焊接過程中采取一些好的習慣，以降低遇到焊接不良的風險。

（來源：得捷電子DigiKey，作者： Barley Li )
