【導讀】市面上比較正規的手機充電器采用的是開關電源設計方式，通過高頻變壓器將高壓部分與低壓輸出部分完全隔離!是非常安全可靠的!因此大家購買手機充電器時，一定要選擇品牌、質量可靠的充電器，安全、放心!

220V串聯一個電阻降壓至5V直接給手機充電?肯定不行!不要把問題想得太簡單了!不但會有生命危險!還會燒壞手機!

1、家庭用電220V屬于交流電，即使串個電阻降壓得到的還是交流電壓!根本無法直接給手機充電!就算提問者所說的220V屬于直流電也不行!220V加限流電阻降壓至5V，限流電阻上的壓降為215V，若手機充電電流為1A，則限流電阻R=U/I=215Ω，電阻的功率為P=IR=215W，充電5小時需要消耗1度電!電費都有得你交!

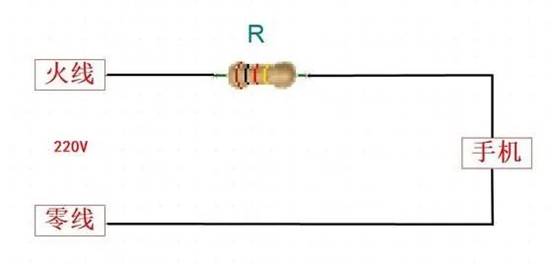

2、會有生命危險!如上圖，220V直接串聯限流電阻降壓，限流電阻的壓降根據負載的電流而定，若負載電流1A，則串聯215Ω的負載。那么當后端不接負載(手機)時，充電線接口處空載，此時接口處電壓仍然為220V，因?yàn)闆](méi)有電流，限流電阻上就不會有壓降!當手觸摸到接口時，就會觸電!以人體電阻2000Ω進行計算，此時人體電流I=220V/(2000Ω+215Ω)≈99mA，遠大于50mA電流，會導致心臟瞬間急停而觸電身亡!即使插上手機，當零線接觸不良時，一樣會使整個手機處于220V帶電狀態!非常危險!

3、直接燒毀手機!有幾個原因： ①220V屬于交流電，降壓后仍然為交流電; ②220V電壓不穩定，電壓波動可能5%~10%，若220V電壓較高為240V，1A電流時5V電壓直接升高為25V，電壓過高直接燒毀手機; ③計算輸入電源穩定在220V，手機充電電流并不是恒定不變的，開始充電電流較大，越往后電流越小，導致5V電壓就會越來越高!直至手機燒毀。

4、交流變直流倒好辦，直接整流即可，但是直接串聯限流電阻的方式根本行不通!

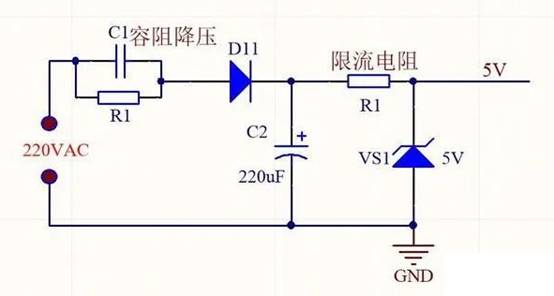

5、市面上有一些比較劣質的簡易充電器采用容阻降壓+整流+穩壓管的方式，這種充電器一般用于充手電筒等一些小功率電子產品，這種充電器不但故障率高而且有一定的危險性!當穩壓二極管開路時，空載情況下5V電壓直接輸出300V左右的高壓!

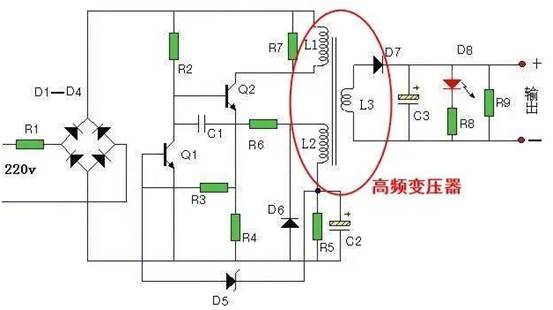

總結：市面上比較正規的手機充電器采用的是開關電源設計方式，通過高頻變壓器將高壓部分與低壓輸出部分完全隔離!是非常安全可靠的!因此大家購買手機充電器時，一定要選擇品牌、質量可靠的充電器，安全、放心!
