不斷提速的PCIe,又快又穩的連接器哪里找?

發布時間:2022-11-18 責任編輯:lina

【導讀】在今年6月舉辦的PCI-SIG 2022開發者大會上,PCI-SIG除了慶祝該組織成立30周年,還帶來了一個重磅發布——首次提出了最新PCIe 7.0的規范目標,即數據速率將會再次翻番,達到128GT/s,同時在x16通道鏈路上能夠?qū)崿F(xiàn)512GB/s的雙向數據吞吐量,這無疑又將是一個里程碑式的技術進階。


在今年6月舉辦的PCI-SIG 2022開發者大會上,PCI-SIG除了慶祝該組織成立30周年,還帶來了一個重磅發布——首次提出了最新PCIe 7.0的規范目標,即數據速率將會再次翻番,達到128GT/s,同時在x16通道鏈路上能夠?qū)崿F(xiàn)512GB/s的雙向數據吞吐量,這無疑又將是一個里程碑式的技術進階。


作為當今主流的計算機系統總線標準,PCIe(PCI Express)這些年基本上都是按照每三年帶寬增加一倍的發展速度演進的,PCI-SIG認為這基本上代表了計算機系統IO帶寬需求增長的節奏。


而隨著帶寬的增加,PCIe技術的進步還將為產品開發帶來其他連帶的益處,比如在設計小型化方面。按照規劃x1通道的PCIe 7.0雙向傳輸速度高達32GB/s,這個數值是目前主流PCIe 4.0 SSD的兩倍,這也就意味著未來基于PCIe 7.0規范的存儲設備,可以更少的通道數實現更高的傳輸速度,因此高速SSD的外形也能夠得以進一步“壓縮”。


PCIe的緣起


大家知道,計算機系統性能的高低,CPU是個決定性的因素。過去30年間在摩爾定律的加持下,CPU在性能的提升上可以說是在一路狂奔。不過,想要將CPU強悍的性能“輸出”到整個計算機系統中各個外設,將其強大實力充分釋放出來,這就需要借助總線和擴展接口技術了。


為此,1992年英特爾開發出了外設組件互連標準,即PCI(Peripheral Component Interconnect),采用并行傳輸?shù)姆绞教峁?33MB/s或266MB/s的數據接口。后來,在GPU等高性能外設單元需求的驅動下,業界又在PCI技術基礎上采用多倍數傳輸數據的方式,開發出了專用于圖形卡的AGP總線接口,最大數據速率可達2,133MB/s。


不過,隨著應用的發展,PCI和AGP技術的短板也逐漸顯現出來。由于它們采用的是并行傳輸技術,其最終的傳輸帶寬取決于位寬和頻率這兩個關鍵參數。而位寬與并行傳輸物理接口的尺寸強相關,PCI和AGP采用的是32bit位寬,由于空間所限,大多數計算機主板都很難“容得下”更大的64bit位寬的并行接口;同時,并行發送的多個數據難以同步,高頻率數據更容易遭受干擾,因此66MHz已經成了并行接口主頻的天花板。


不難看出,發展到這個階段,并行總線接口的上升通道基本上被“鎖死”了,想要打破瓶頸必須另辟蹊徑。PCIe就是在這個背景下應運而生的。


顯然,PCIe標準定義之初的當務之急,就是要繞開并行總線這條“死胡同”。因此,PCIe采用了高速串行總線的架構,基于點對點的拓?fù)浣Y(jié)構,由單獨的串行鏈路將每個設備連接到主機(host),這是一種共享式總線的拓?fù)浣Y(jié)構,采用仲裁的方式確定單方向上哪個設備可以訪問。


在此基礎上,PCIe在各個方面進行了全新的優化,主要包括:


數據傳輸:PCI技術是以總線上頻率最低的設備頻率作為基準數據傳輸頻率,因此短板效應明顯。而PCIe改用了全新的任意兩個端點的全雙工通信,對多個端點的并發訪問沒有限制,系統只需要保留一個或者數個多通路的PCIe控制器,就可以實現對不同帶寬需求的設備進行控制,主頻不同的外設互不影響。


總線協議:PCIe的通信數據采用了特殊的數據包封裝,打包和解包數據以及狀態消息流的工作由PCIe的端口事物層處理,不需要CPU的干涉。此外,PCIe總線還提供了極大的靈活性:兩個設備之間的PCIe鏈路可以根據所需數據吞吐量的大小,在x1和x32通道之間自由變動,鏈路之間的通道數量可以在設備初始化期間自動協商連接,或者由用戶自行配置,極為靈活。


信號方面:PCIe采用“全雙工”串行信息傳輸通道,每個PCIe通道需要4條線纜或者信號跡線,包含兩組差分信號對,分別用于接收和發送數據。這種串行信息的優勢在于,每個通道的每個方向只有一個差分信號,并且嵌入了時鐘信息,使得整個系統的抗干擾能力大大增強,為頻率的提升(可達到千兆赫茲),技術的升級提供了更大的空間。


電源管理:PCIe設計了數個專用的+12V和+3.3V引腳,最大可供電能力為75W,可以滿足大部分外設的需求。


正是上述這些創新的特性,賦予了PCIe標準極強的生命力,在30年中一路穩扎穩打,從第一代發展到了第七代。


不斷提速的PCIe,又快又穩的連接器哪里找?

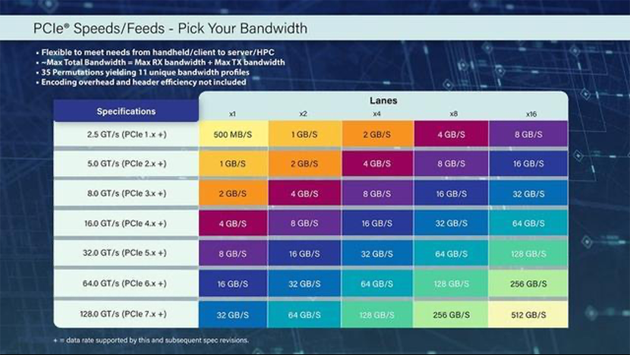

圖1:不同代際PCIe標準的比較(圖源:PCI-SIG)


PCIe連接器的挑戰


這樣的發展趨勢,對于PCIe配套的元器件產品來講,可謂是機遇與挑戰并存。所謂機遇是與PCIe標準的演進綁定,可以享受到其長期發展的紅利;而挑戰則是相關廠商絲毫不敢懈怠,不僅要跟隨上PCIe標準發展的步伐,還要考慮超前的技術布局,跑到標準迭代的前面。在這方面,與PCIe相關的連接器,就是一個典型的例子。


首先,PCIe為了實現每三年帶寬翻番的目標,總是積極地引入新的技術,比如采用更高的頻率,或者是應用最新的信號編碼技術——如在PCIe 6.0標準中,就以效率更高的PAM4信號編碼方式替代了之前的NRZ信號編碼方式,使得在同一時間段內能夠?qū)⒏啾忍財?shù)據打包到串行通道中。而所有這些以高頻、高速為導向的舉措,無疑都會對連接器的信號完整性帶來更大的挑戰,


其次,PCIe連接器還面臨著產品多樣化的挑戰。上文提到過,為了增強靈活性,PCIe定義了x1、x2、x4、x8、x12、x16和x32七種鏈路寬度,以適應不同應用的要求,而每種鏈路寬度都要有不同規格的物理插槽(連接器)相對應。而且,隨著技術和應用的發展,PCIe連接器也演化出了不同的物理接口形態,比如廣泛應用于PC、數據中心等應用的CEM接口,主要作為SSD固態硬盤互連解決方案的U2/U3接口,以及適用于超極本、移動設備、游戲設備等便攜式產品的M.2接口等。這就要求連接器廠商需要不斷細分產品線,設計開發出符合不同物理規格的產品,因?yàn)榇蠹叶贾乐挥袕V泛布局才能確保不會錯失商機。


不斷提速的PCIe,又快又穩的連接器哪里找?

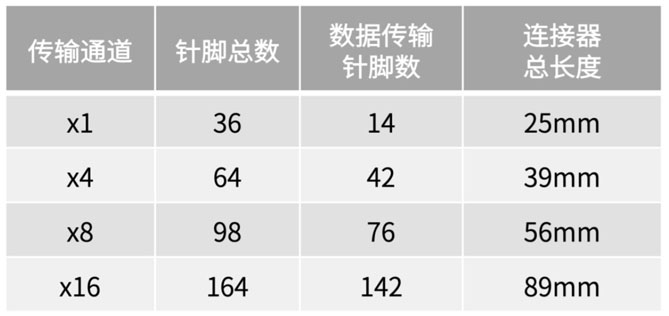

表1:不同鏈路寬度PCIe連接器規格比較(圖源:ACS)


再有,PCIe連接器像其他高速IO連接器一樣,需要充分考慮在可靠性、易用性、可擴展性、環保等方面不斷變化的要求,還要平衡性能和成本……能夠綜合考量所有這些要素,對連接器廠商的綜合實力是個不小的考驗。


一站式PCIe互連方案


Amphenol Communications Solutions(簡稱ACS)就是一家具有這樣綜合實力的連接器廠商,其可以提供符合PCIe Gen 3、Gen 4和Gen 5等不同規格的連接器,而且包括標準的CEM卡緣連接器、PCIe M.2連接器,以及PCIe M.2 U2/U3連接器等各種物理接口類型的產品,可滿足各種應用所需;而且這些連接器還提供表面貼裝(SMT)、通孔焊接、壓接(PF)和夾板端接選項,為設計開發提供足夠的靈活性。


可以講,無論是強調性能的數據中心、服務器等計算密集型應用,還是追求性價比的通用型電腦和消費電子產品,亦或是需要高可靠性的工業嵌入式系統,ACS都可以提供一站式的PCIe互連解決方案。


比如ACS的PCIe Gen 4和Gen 5卡緣連接器就是其中的代表產品,它們能夠支持PCIe標準所規定的16GT/s(Gen 4)和32GT/s(Gen 5)的傳輸速率,且向后兼容前幾代的PCIe規范,這也就意味著客戶無需改變以前的設計即可升級到新一代的PCIe。


不斷提速的PCIe,又快又穩的連接器哪里找?

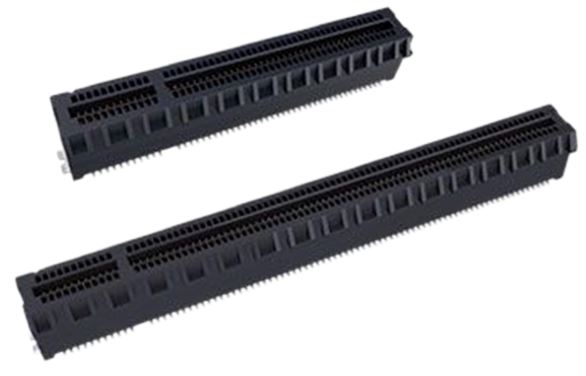

圖2:ACS的PCIe Gen 4和Gen 5卡緣連接器(圖源:ACS)


這些連接器符合PCI-SIG CEM規范,提供x1、x4、x8、x16多種主流鏈路配置,也可提供x24、x32特殊的鏈路規格,加之多種端接選項,使其可適應不同應用的要求。采用低鹵素材料,符合RoHS指令,也另這些PCIe連接器能夠滿足下一代應用的要求。


不斷提速的PCIe,又快又穩的連接器哪里找?

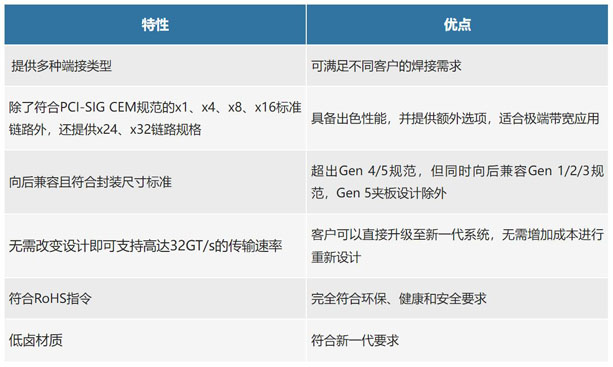

表2:ACS的PCIe Gen 4和Gen 5卡緣連接器特性一覽(資料來源:ACS)


目前PCIe 4.0產品已成市場主流,PCIe 5.0產品也正在加速向大規模的消費級市場滲透,如此綜合性能表現出眾的PCIe Gen 4和Gen 5卡緣連接器,無疑會在未來2-3年的市場中備受青睞。


本文小結


總之,作為主流的,也是最為成功的計算機系統總線標準,PCIe過去30年的發展印證了其強大的生命力,而且在可以預見的未來,其還將以令人驚嘆的速度迭代進步,應用版圖也在隨之不斷擴展。


在這樣的趨勢下,作為PCIe連接器的供應商,必須能夠在速度上跟上PCIe標準發展的步伐,同時還要在產品線的廣度上不斷發力,有能力為客戶提供一站式的解決方案。在這方面,ACS已經做足了準備,豐富的產品組合能夠很好地滿足你當下的設計需求,深厚的實力更能讓你從容應對未來PCIe應用開發的諸多挑戰。
