基于驅動大功率LED的EMI降低方法

發布時間:2023-01-18 責任編輯:lina

【導讀】水質監測系統中紅外輻射所需的大功率LED模塊工作于高電流方波信號,這種信號可能會在系統的生物電極傳感器上引起強電磁干擾(EMI),從而導致水質數據的不準確。本設計實例示出了一種降低EMI的方法,并用例子進行了詳細描述。


水質監測系統中紅外輻射所需的大功率LED模塊工作于高電流方波信號,這種信號可能會在系統的生物電極傳感器上引起強電磁干擾(EMI),從而導致水質數據的不準確。本設計實例示出了一種降低EMI的方法,并用例子進行了詳細描述。





水質監測系統中紅外輻射所需的大功率LED模塊工作于高電流方波信號,這種信號可能會在系統的生物電極傳感器上引起強電磁干擾(EMI),從而導致水質數據的不準確。

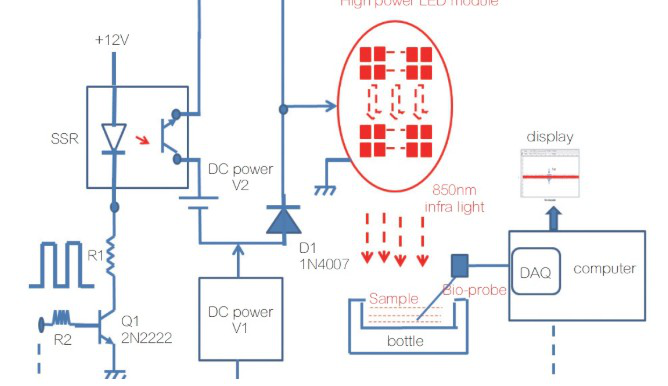

在這個例子中,我們考慮一個30W的大功率LED模塊,它由六個5W的LED組成,在滿載狀態下需要超過12VDC電壓和2A電流。約11VDC的臨界電壓(VH)是LED發光所需的最小電壓。DC電源提供V1=10.5VDC的初始電壓,然后逐漸增加到恰好低于臨界電壓VH。


在該示例中,施加第二個DC電壓V2=3.7VDC,它與第一個DC電壓串聯,相加得到大于12VDC(導致發光)的電壓V1+V2。


V1和V2都與一個固態繼電器串聯。當輸入方波處于最小值時,繼電器打開,V1(剛好低于VH的臨界電壓)施加到LED;當輸入方波處于最大值時,繼電器閉合并施加V1+V2的混合電壓。方波輸入有效地從12VDC的幅度轉換為3.7VDC,從而降低了生物傳感器的EMI水平。當施加混合的V1+V2電壓時,二極管D1可阻止電流回流到V1電源。


由于LED模塊直接由12VDC方波驅動,生物傳感器的平均噪聲超過500μV,峰值時會達到更高的水平,如圖2所示。
