【導讀】在過去的兩三年里，晶圓供應短缺一直是制約SiC產業發展的重大瓶頸之一。面對不斷增長的市場需求，包括晶圓廠在內的眾多重量級玩家已經意識到必須擴大投資，以支持供應鏈建設，而以羅姆(ROHM)為代表的日系廠商就是SiC市場的一支重要力量。
碳化硅(SiC)作為半導體材料具有優異的性能，尤其是用于功率轉換和控制的功率元器件。但SiC在天然環境下非常罕見，最早是人們在太陽系剛誕生的46億年前的隕石中發現了少量這種物質，所以其又被稱為“經歷46億年時光之旅的半導體材料”。
Yole預計，未來5年內，將有數十億美元投資于晶體和晶圓制造以及設備加工，SiC功率器件將很快占據整個功率器件市場的30%。到2027年，其市場潛力將達到60億美元，高于2021年的約10億美元。
但在過去的兩三年里，晶圓供應短缺一直是制約SiC產業發展的重大瓶頸之一。面對不斷增長的市場需求，包括晶圓廠在內的眾多重量級玩家已經意識到必須擴大投資，以支持供應鏈建設，而以羅姆(ROHM)為代表的日系廠商就是SiC市場的一支重要力量。
10年，25倍產能提升
羅姆公司從2000年就開始進行SiC MOSFET的基礎研究，并在2009年收購德國SiC晶圓材料廠商SiCrystal，從而擁有了從晶棒生產、晶圓工藝到封裝組裝的完全垂直整合的制造工藝。其里程碑事件包括2010年全球首發SiC SBD(肖特基二極管)/MOS并實現量產、2012年全SiC模塊量產、2015年溝槽型SiC MOS量產、2017年6英寸SiC SBD量產、以及在2021年發布了第4代溝槽SiC MOSFET，并有望在今年實現8英寸SiC襯底的量產和明年推出全SiC牽引功率模塊。
在中國國內，羅姆近兩年內也與大量客戶展開了合作，包括2020年與緯湃科技、臻驅科技合作開發碳化硅電源解決方案；2021年與吉利簽署了戰略合作協議，與正海集團成立碳化硅功率模塊合資公司海姆?？疲?022年，Lucid公司OBC應用了羅姆的SiC MOSFET。同年，羅姆的SiC MOSFET也通過了賽米控公司的認證，應用在其eMPack?模塊中。
市場調研機構的相關數據顯示，2013年羅姆在全球SiC市場的份額為12%，到2018年已增長至23%。面對市場對SiC產品急速增長的需求，羅姆制定了積極的產能擴張計劃，準備在2021-2025年為SiC業務投入1700-2200億日元，這一計劃的實現將依托于羅姆位于宮崎的兩個基地和筑后工廠新廠房的投入使用。相比2021年，預計2025年SiC產能將提升6倍，到2030年提升25倍。
SiC最初的應用場景主要集中在光伏儲能逆變器、數據中心服務器UPS電源和智能電網充電站等需要轉換效率較高的領域。但人們很快發現，碳化硅的電氣(更低阻抗/更高頻率)、機械(更小尺寸)和熱性質(更高溫度的運行)也非常適合制造很多大功率汽車電子器件,例如車載充電器、降壓轉換器和主驅逆變器。尤其是部分汽車廠商采用了SiC器件之后，使xEV汽車市場很快成為SiC市場興奮的源泉。

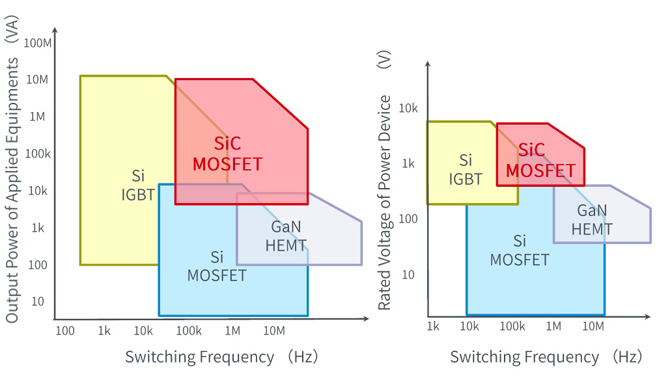

下圖展示了功率半導體器件的使用場景。如果以開關頻率作為橫坐標，輸出功率或電壓作為縱坐標，那么SiC-MOSFET的應用主要集中在相對高頻高壓的區域，Si-IGBT/Si-MOSFET/GaN HEMT則分別對應高壓低頻、高頻低壓和超高頻低壓應用。
功率半導體器件使用場景總結

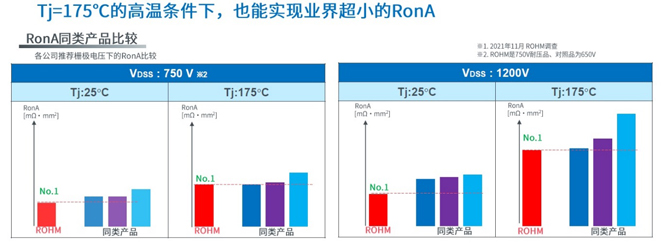

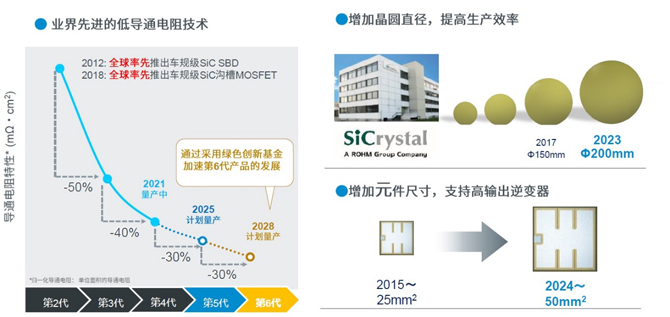

據羅姆半導體(上海)有限公司技術中心副總經理周勁的介紹，該公司2021年推出的第4代SiC器件的導通電阻(RonA)較第3代下降了40%，預計2025年和2028年節點推出的第5代和第6代產品還將再降30%。另外，羅姆在今年將實現從6英寸升級到8英寸襯底的量產，并且通過技術提高單個元件尺寸，從目前主流的25平方毫米到2024年實現50平方毫米以支持更高電流輸出的需求。
第4代SiC功率器件
總體來說，相較于第3代，羅姆第4代SiC功率器件在低損耗、使用簡單、高可靠性上表現突出。例如導通阻抗從30毫歐降低至18毫歐，降幅達到40%，改善了開關特性，提高了效率，減少了發熱和誤開通；8-15V的柵極驅動電壓可以與IGBT等廣泛應用的柵極驅動電路通用；750V耐壓可簡化電路設計；通過減小飽和電流去優化標準導通阻抗和短路耐受時間這兩個參數的折中，以提高可靠性。
低損耗

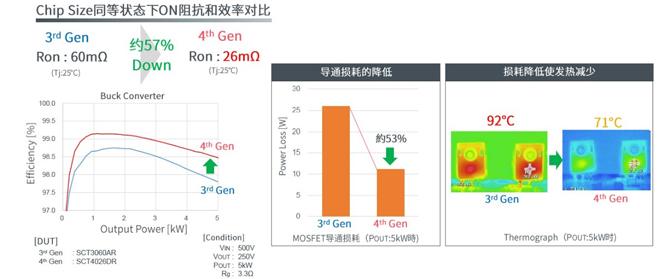

RonA的改善，可在同等芯片尺寸的條件下實現約40-57%ON阻抗的減小，使導通損耗得以降低。熱探頭拍攝的照片顯示了這一特性，如圖所示，第3代產品的實際應用溫度達到了92度，更換為第4代產品后，只有71度。

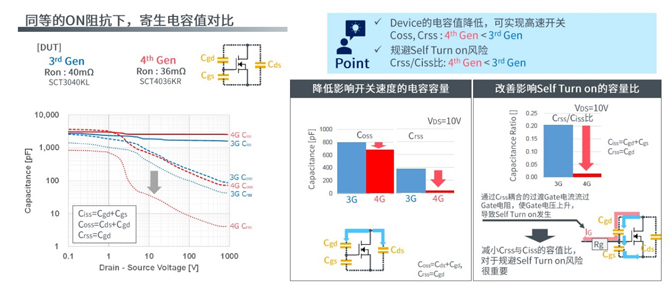

此外，開關特性也得以大幅提升。對比數據顯示，導通阻抗大致等同的器件的條件下，開關損耗有66%的降低。能夠?qū)崿F(xiàn)高驅動頻率，為外圍器件及散熱器的小型化做出了貢獻。同時，Crss/Ciss的容量比的改善抑制了自關斷，柵極和源極間電容值的降低有助于實現高速開關動作。
這意味著，在將第3代換為第4代產品的過程中，如果重視導通損耗，就大幅度降低導通阻抗，如前文所述，導通阻抗會降低40%；如果重視開關損耗，就使用同等的25度額定電流產品。與同類產品相比，全負載/1000-5000W范圍內，羅姆的產品有效率上的提升。而在高頻率開關條件(100KHz)下的Boost-Inverter應用電路中，得益于第4代產品具備更好的高速開關特性，使得產品開關損耗小，同樣實現了全負載范圍內的高效率。
*以上測試數據來自5kW DCDC轉換器試驗機，謹供參考。
使用簡便

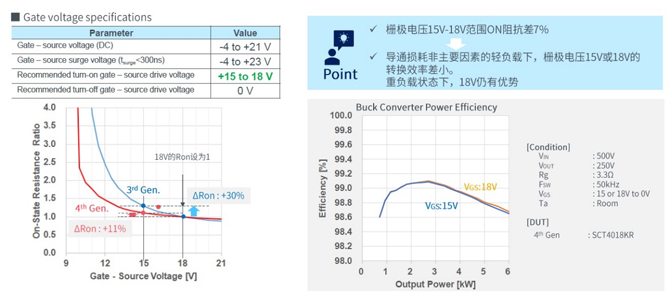

所謂的使用簡便，第一個就是柵極驅動電壓為8-15V，使得與IGBT等共用柵極驅動電路成為可能。下圖左側，第3代產品在15V和18V驅動時的導通阻抗差為30%，也就是說，如果我們要用15V與IGBT通用的電壓驅動，就無法實現SiC MOSFET的理想狀態。但演進到第4代后，15V跟18V兩種驅動電壓的導通阻抗差值只有11%，可以滿足一般狀態下的碳化硅全負載驅動。但需要強調的是，如果處于重負載狀態下，仍然還是推薦18V以上的驅動電壓，能夠?qū)崿F(xiàn)最優的導通阻抗的情況。

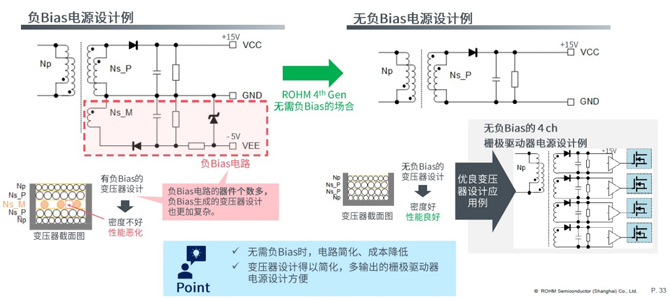

其次，無負壓驅動可以簡化電路設計，降低系統損耗。羅姆第4代SiC MOSFET門限電壓較高，0V可有效關斷，同時寄生電容的減小，也會抑制器件的誤開啟。
第三是在內部柵極電阻阻值方面，第3代產品為7歐姆，而第4代只有1歐姆。這樣，在外圍調整整個開關特性時，調整裕量會增大不少，電路設計會更加靈活，更容易實現客戶需求。高可靠性

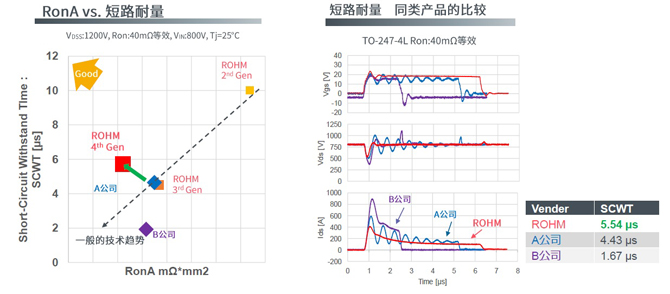

盡管縮減了芯片尺寸并增大了電流密度，但由于采用了獨特的器件結構，羅姆突破了RonA vs. SCWT的折中限制，實現了比同類產品更高的短路耐受時間。簡單來說，就是在降低RonA的同時，飽和電流下降，短路時的峰值電流較低，成功延長了短路耐受時間。
在實際應用中，以6000W車載充電器為例，對比IGBT、Hybrid-IGBT、SJ-MOS、SiC MOSFET四種方案可以發現，從電路效果來看，最好的是SiC MOSFET，IGBT則器件損耗較高。當然，如果從成本角度考慮，IGBT也是可以使用的，特別是在一些低負載應用的場合，SJ-MOS也有獨特的應用優勢。
