【導讀】微型逆變器，一般指的是光伏發電系統中的功率小于等于1000瓦、具組件級MPPT的逆變器，全稱是微型光伏并網逆變器?！拔⑿汀笔窍鄬?duì)于傳統的集中式逆變器而言的。傳統的光伏逆變方式是將所有的光伏電池在陽光照射下生成的直流電全部串并聯在一起，再通過一個逆變器將直流電逆變成交流電接入電網；微型逆變器則對每塊組件進行逆變。
一、前言
微型逆變器，一般指的是光伏發電系統中的功率小于等于1000瓦、具組件級MPPT的逆變器，全稱是微型光伏并網逆變器?！拔⑿汀笔窍鄬?duì)于傳統的集中式逆變器而言的。傳統的光伏逆變方式是將所有的光伏電池在陽光照射下生成的直流電全部串并聯在一起，再通過一個逆變器將直流電逆變成交流電接入電網；微型逆變器則對每塊組件進行逆變。其優點是可以對每塊組件進行獨立的MPPT控制，能夠大幅提高整體效率，同時也可以避免集中式逆變器具有的直流高壓、弱光效應差、木桶效應等。
二、產品應用
微型逆變器是一種輕便小巧的電源逆變器，具有高效、可靠、穩定的特點。其工作原理是將DC電源轉換為AC電源，可廣泛應用于戶外、家居、移動電源、太陽能光伏等領域。

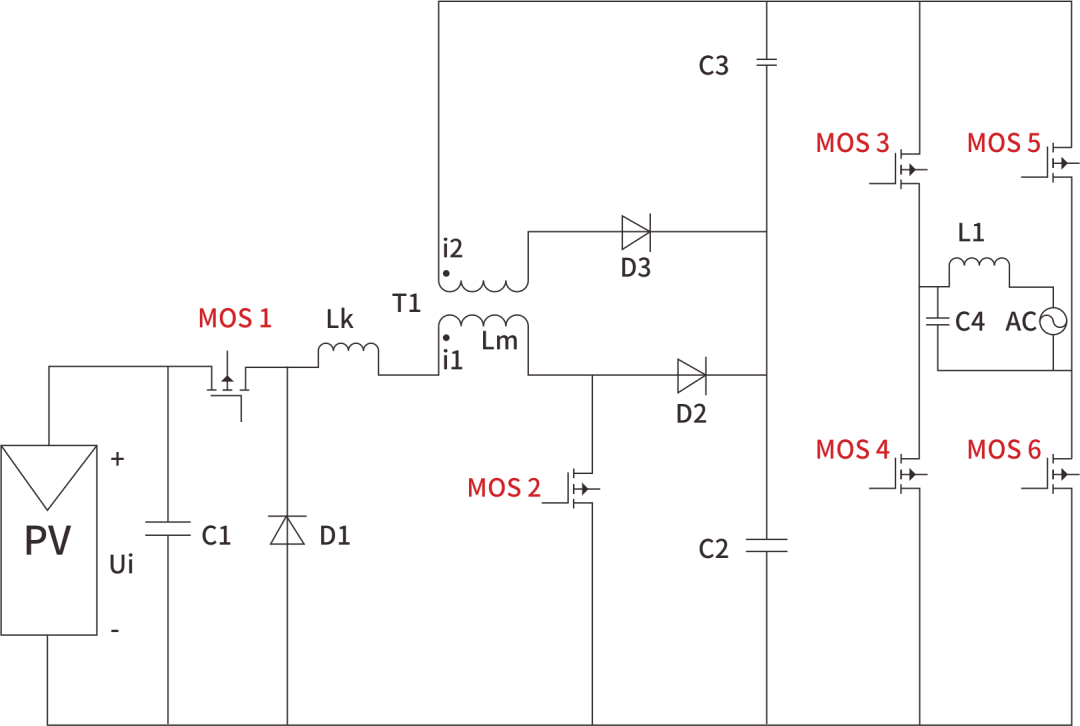

三、典型應用拓?fù)鋱D
四、典型應用線路及選型推薦

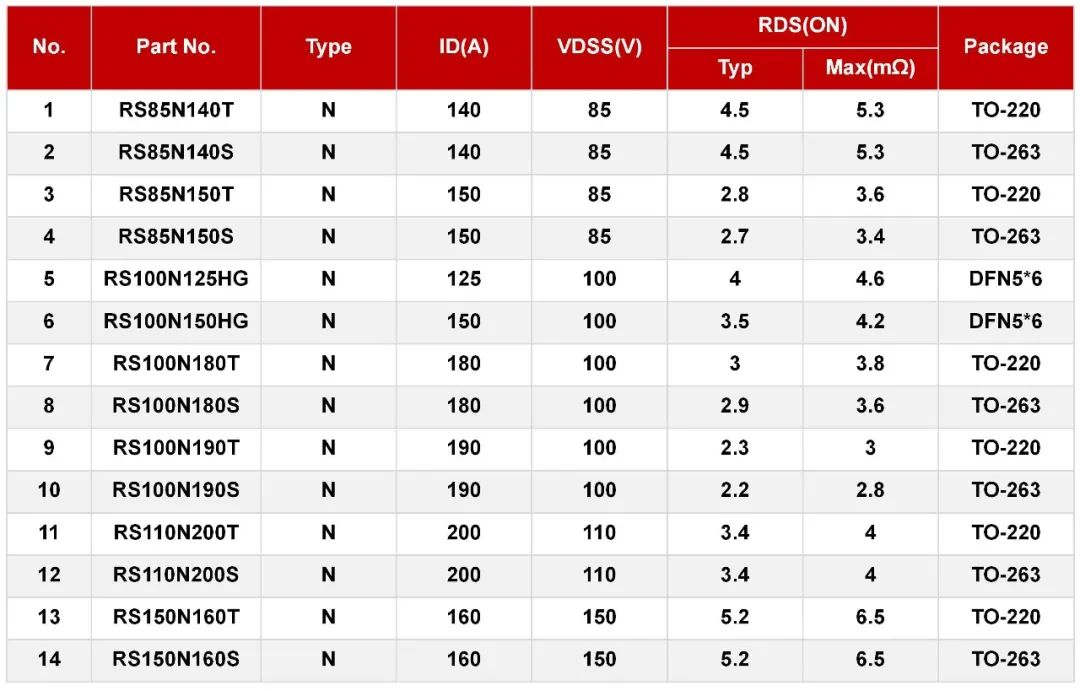

如上圖光伏板PV端DC/DC(MPPT)開關管MOS1和MOS2同時導通，變換器原邊電流i1 快速上升，將能量?jī)?chǔ)存在變壓器勵磁線圈Lm中，同時漏感Lk中也積聚能量；由于變壓器的特點，副邊電流i2經過二極管D3繼續向電容C3充電并快速下降直至零，二極管D3關斷。DC/DC(MPPT)開關管 MOS1 和MOS2 管推薦使用瑞森半導體低壓MOS-SGT系列，選型如下：

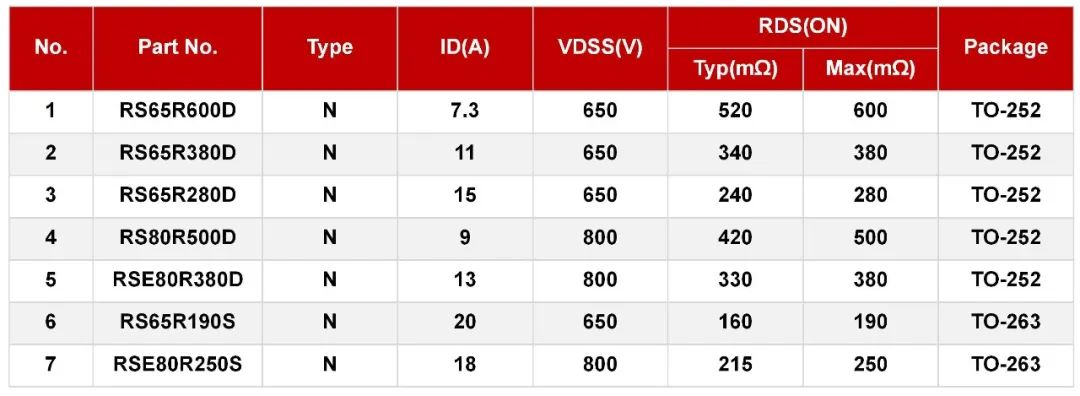

逆變器（ Inverter）是將太陽能電池板產生的直流電轉換為可以在家庭中使用的交流電。而此電路中Inverter 經過逆變變成市電220 V，從而給家庭里的洗衣機、冰箱、電視等提供電力。故MOS3/4/5/6 推薦使用瑞森半導體超結MOS系列。
瑞森半導體超結MOS系列，采用多層外延工藝技術制造，擁有更優的EMI特性，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
