第3講:SiC的晶體結構

發布時間:2024-08-16 責任編輯:lina

【導讀】SiC是由硅(Si)和碳(C)按1:1的化學計量比組成的晶體,因其內部結構堆積順序的不同,形成不同的SiC多型體,本篇章帶你了解SiC的晶體結構及其可能存在的晶體缺陷。


SiC是由硅(Si)和碳(C)按1:1的化學計量比組成的晶體,因其內部結構堆積順序的不同,形成不同的SiC多型體,本篇章帶你了解SiC的晶體結構及其可能存在的晶體缺陷。


半導體SiC是由硅(Si)和碳(C)按1:1的化學計量比組成的晶體,屬于化合物半導體的一種。硅和碳都是IV族元素,每個原子都有4個共價鍵,硅和碳以四面體交替配位結合形成晶體。


一對Si原子和C原子組成基本結構單元,這些結構單元以最緊密堆積起來組成SiC晶體。SiC存在許多具有不同堆積順序的穩定晶體(晶體多型現象)。圖1顯示了由Si原子和C原子組成的基本結構單元平鋪成平面,并以最緊密的方式堆積的情況。當在每個平面結構上堆積其他平面結構時,有兩種可能的堆積順序(可在A平面上的B點或C點堆積)。SiC存在多種可能的堆積順序,因此存在具有不同堆積結構的晶體。并且堆積順序的不同導致的能量差異相對較小。


第3講:SiC的晶體結構

圖1:平面排列的Si-C基本結構單元,以及在其上堆積結構單元時的位置


代表性的SiC晶體多型有3C型、4H型和6H型等。這里的數字表示沿著堆積方向一周期內的碳硅雙原子層數,C代表立方晶系,H代表六方晶系(hexagonal)。SiC晶體制造過程中,由于溫度等條件的不同,決定所形成的多型體。4H型SiC的堆積順序如圖2所示,表1總結了各種多型體的堆積順序。



第3講:SiC的晶體結構

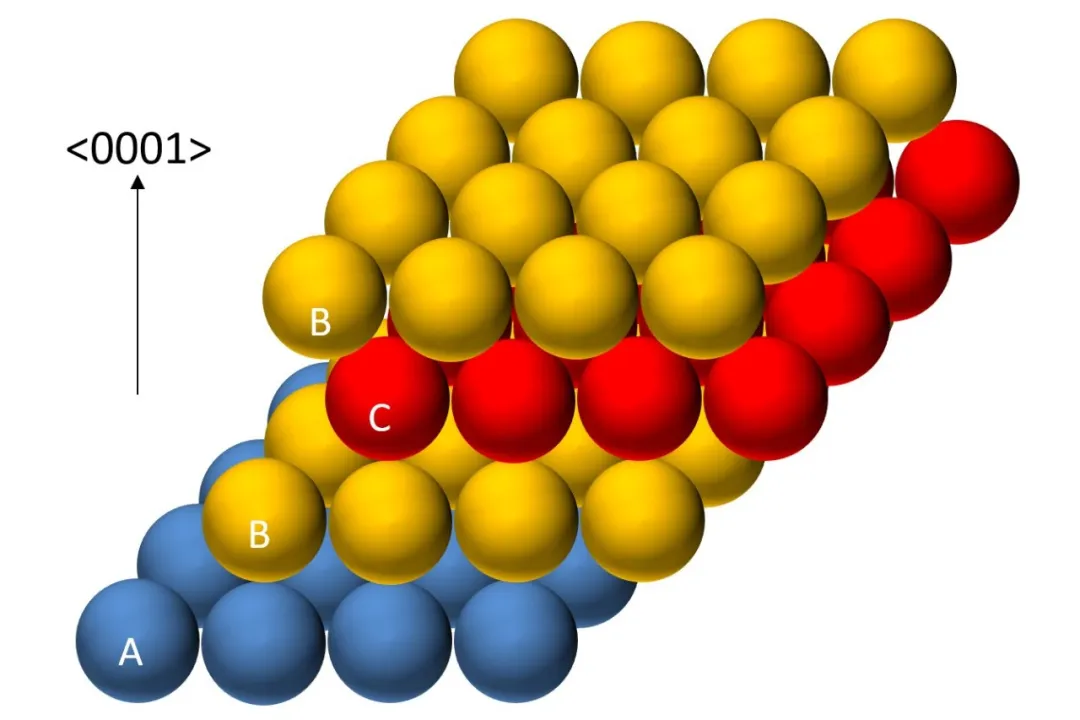

圖2:4H型SiC的堆積順序


第3講:SiC的晶體結構

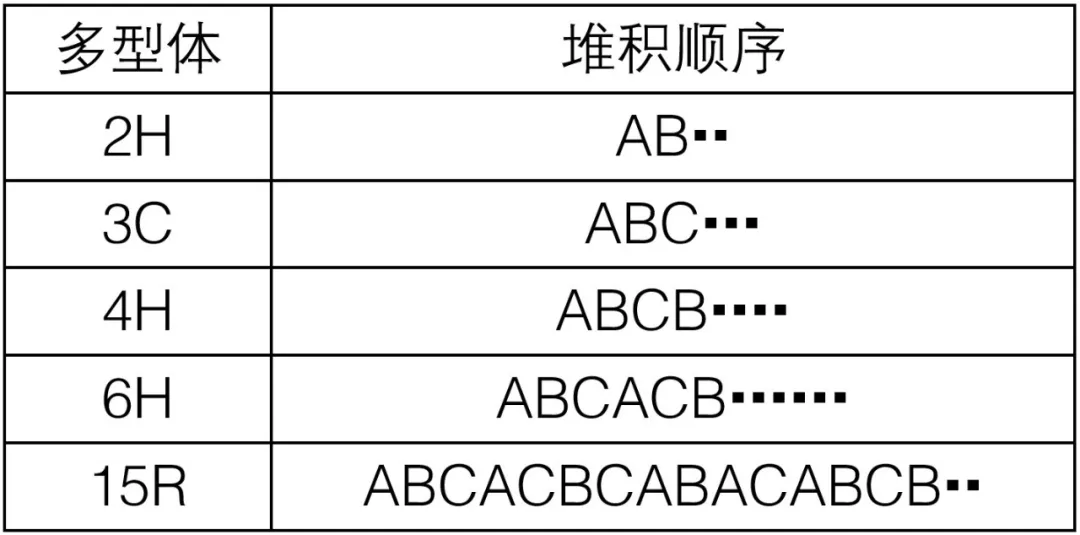

表1:SiC各種多型體的堆積順序


SiC具有間接躍遷型能帶結構,并且不同多型體具有不同的禁帶寬度。例如,以4H型SiC為例,其禁帶寬度為3.26eV,是Si的大約3倍。順便說一下,可見光的能量范圍是1.7eV~3.3eV,高純度的4H型SiC晶體對可見光是透明的。為什么用于器件制造的SiC晶體會呈現出黃色或綠色?高濃度n型摻雜SiC晶體在導帶中存在大量載流子(電子),由于能帶結構的原因,它們會吸收特定能量的可見光。


半導體的禁帶寬度通常會隨著原子間距的減小而增大。例如,SiC的禁帶寬度大于Si(1.1eV),小于C(金剛石)(5.5eV)。此外,GaN的原子間距離(0.192nm)和SiC的原子間距離(0.189nm)相近,因此兩者的禁帶寬度也接近(GaN為3.4eV)。禁帶寬度大意味著電子激發從價帶到導帶所需的能量大,換言之,導致功率器件發生耐壓擊穿的電場更大。因此,與功率器件的主流材料Si相比,SiC具有耐高壓的特性,是功率器件的理想選擇。表2列出了SiC的各種多型體的禁帶寬度。


第3講:SiC的晶體結構

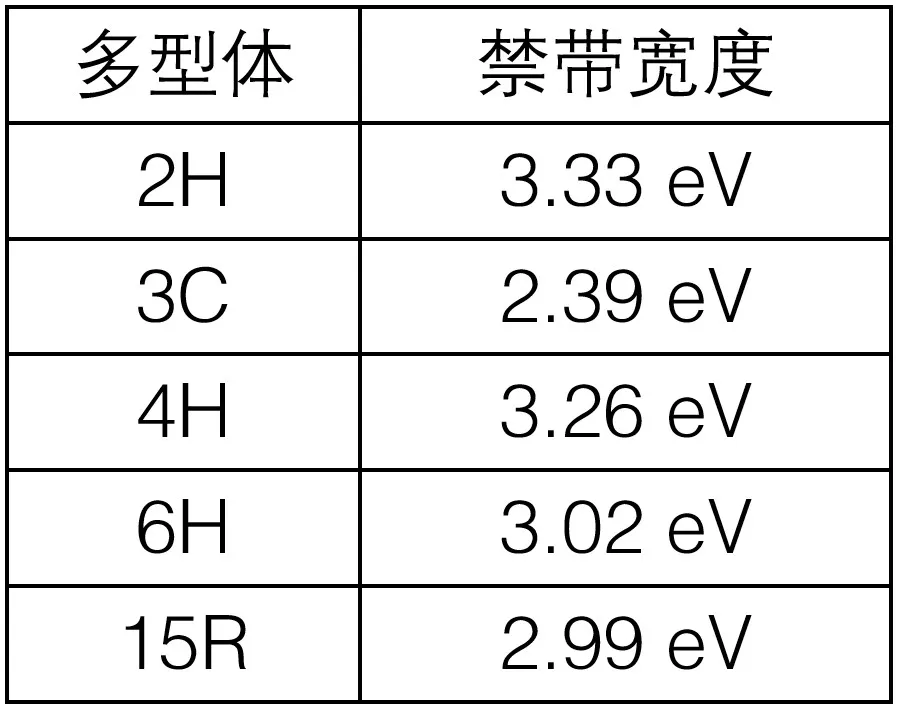

表2:SiC不同多型體的禁帶寬度


在現存的穩定多型體中,用于電力轉換的功率器件通常采用4H型SiC,其擊穿電場強度大、各向異性小。目前市場上用于功率器件的SiC襯底幾乎全部采用n型導電的4H型結構,在偏離(0001)面4°制造器件。



在SiC晶體內部,有時會存在局部Si-C層的堆積順序發生晶體缺陷(堆垛層錯)。當堆積順序改變時,導帶和價帶的能級也會發生變化。例如,在4H型SiC中,如果部分區域出現其他堆積順序,該區域的禁帶寬度將小于周圍區域,從而形成矩形勢阱(圖3)。當雙極性電流通過時,載流子(電子、空穴)會被捕獲,從而影響SiC器件的導電性(例如增加導通電阻等)。在制造器件時,必須考慮到這一點。三菱電機通過各種測試和獨特的器件結構設計來應對這一問題。


第3講:SiC的晶體結構

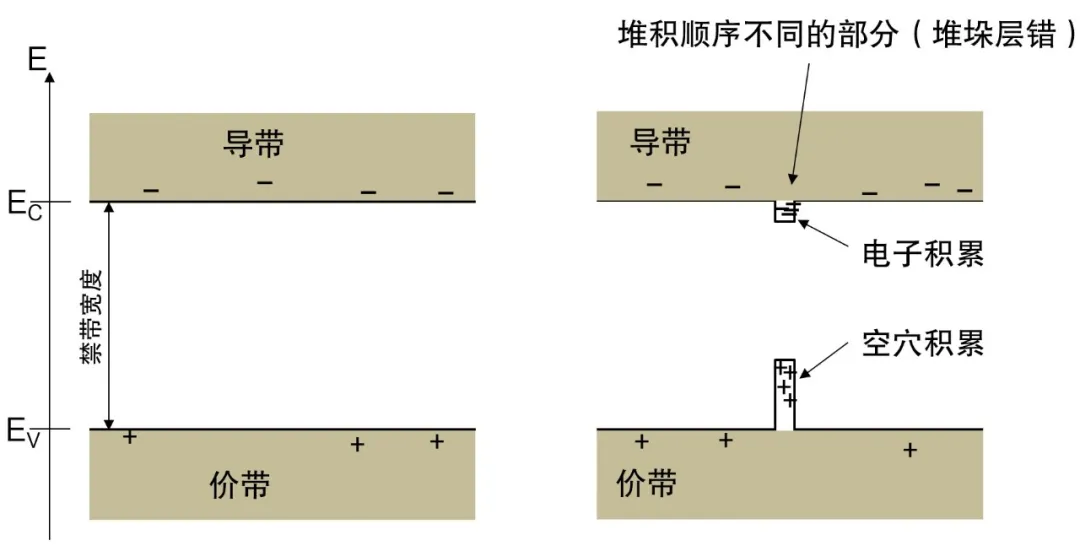

圖3:SiC的能帶結構(左)、引入堆垛層錯后的能帶結構(右)
