從大方面來說，需要從三個不同領域開展仿真和實驗來確保可靠性。首先要先進行仿真，這為設計團隊提供了在測試之前修改封裝的機會。三個主要的仿真領域是：電氣、機械和熱。

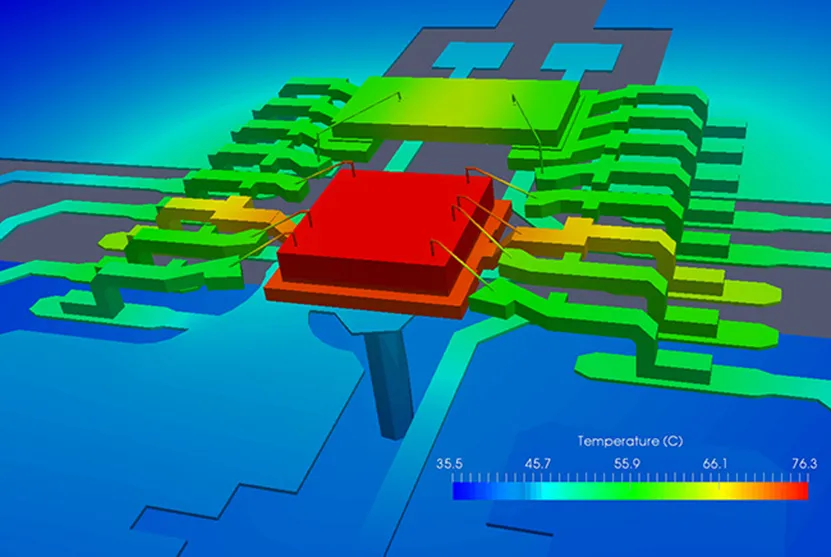

下圖展示了簡單芯片封裝及其引線框架的典型 3D 仿真結果。雖然圖中只顯示了熱結果，但原則上，熱行為與電氣行為和機械行為這兩個領域存在關聯，具體取決于封裝材料屬性。在驗證可靠性時，需要結合使用專門的仿真軟件來檢查這三個領域。

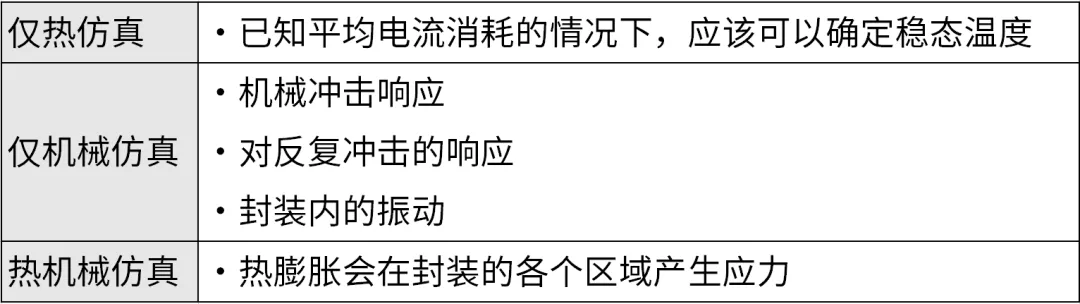

熱仿真和機械仿真都很重要，但從確保可靠性的角度來說，熱機械多物理場仿真也同樣重要。這些仿真可以進入非線性領域，呈現極端溫度變化或重復的熱循環中的情況。

在同一系統中同時考慮熱行為和機械行為時，我們可以看到封裝中的熱應力，從而更準確地衡量可靠性。多物理場仿真需要輸入明確定義了的材料參數才能獲得準確的結果。通過仿真可以檢測多個性能，例如疲勞、應力和應變，以及由于熱膨脹系數失配而導致的界面應力。

在查看封裝內部時，我們可以看到，有幾個區域的驗證需要全波電磁仿真。首先，要進行信號完整性仿真：

對于通過封裝進入 PCB 的更簡單的接口，高速信號完整性仿真并不那么重要。但是，如果封裝支持具有最新高速接口的先進器件，那么電氣仿真非常重要。信號在到達封裝底部的 ball-out 之前不能丟失，上述的仿真列表旨在確定何時會發生這種情況。

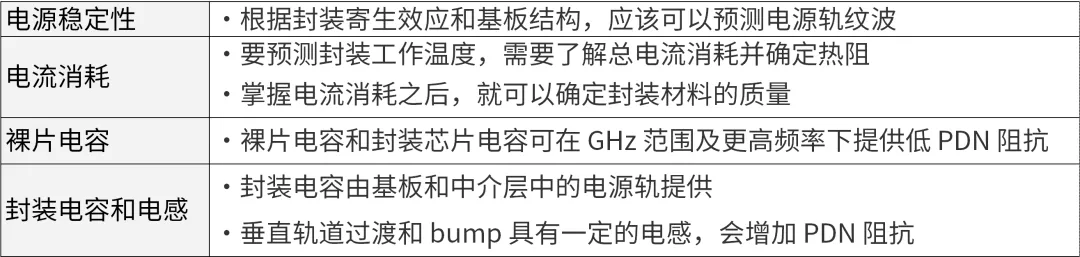

在封裝中，需要仿真的一個重要領域是電源分配。封裝中的電源完整性和電源分配拓?fù)渑c在 PCB 中一樣重要。事實上，這兩個領域共同作用，確保了在非常寬的帶寬內實現低阻抗。封裝中的電源主要由電源軌提供，并最終通過 RDL 布線傳輸?shù)铰闫?bump 上。系統必須在 PCB 變?yōu)殡姼械妮^高頻率范圍內提供低阻抗。
