PolySwitch元件動作保護特性分析

發布時間:2009-11-20

中心議題:
  • PolySwitch元件的動作保護特性
  • 保護數學模型的建立
  • 確定臨界點位置

PolySwitch自恢復保險絲是美國瑞侃(Raychem)公司生產的一種新型元件,由聚合物摻加導體而制成。聚合物基導電復合材料中往往具有正溫度系數(PTC)效應,即材料的電阻隨溫度上升而增大,并且在聚合物的熔點附近急劇增大,具有熱敏開關特性。

PolySwitch元件在過電流情況下溫度急劇上升,電阻迅速增大,將回路電流降到足夠小,電路如同開路,從而使電路受到保護。當過電流消失時,PolySwitch元件的溫度降低,電阻恢復常態,以允許電路正常工作。由于PolySwitch元件具有自動恢復的特性,通常情況下無需更換,與傳統的保險絲相比具有很多優點,因此在民用和工業領域得到廣泛應用。

PolySwitch元件是非線性元件,且對環境溫度敏感,不同的應用范圍要選用不同的元件。選用PolySwitch元件的通常方法是采用查表法,其手續繁雜,精度不高。本文分析了PolySwitch元件手冊中給出的動作保護特性曲線,根據其特點建立了PolySwitch元件動作保護特性的數學模型。經實驗驗證及曲線比較,證明根據該數學模型繪制的仿真曲線與PolySwitch元件手冊中給出的動作保護特性曲線形態一致,且與實測數據基本吻合。

PolySwitch元件的動作保護特性

PolySwitch元件有多種系列產品,其產品特性各不相同。以常用的RXE系列元件為例,其20℃時的電氣特性如表1所示。

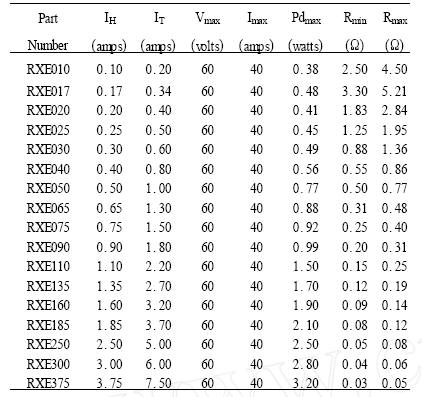

表1 RXE系列元件20℃時的電氣特性


表1中各符號的含義如下:
IH:20℃環境溫度下的最大工作電流
IT:20℃環境溫度下PolySwitch元件啟動保護的最小電流
Vmax:PolySwitch元件的最大工作電壓
Imax:PolySwitch元件能承受的最大電流
Pdmax:PolySwitch元件動作狀態下的最大消耗功率
Rmax:PolySwitch元件未動作前的初始最大阻值
Rmin:PolySwitch元件未動作前的初始最小阻值
由表1可知,該系列元件所能承受的最大電流為40安培,故障時啟動保護的最小電流是最大工作電流的2倍。

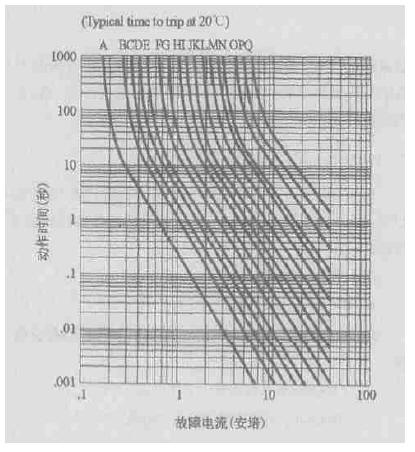

RXE系列PolySwitch元件20℃時的動作保護特性曲線見圖1。其中橫坐標表示故障電流,單位為安培,縱坐標表示動作時間,單位為秒。兩個坐標軸均為對數坐標。圖中每一條曲線對應一個型號的元件,構成該系列元件的動作保護特性曲線簇。表2為圖1中曲線標號與元件型號的對照表。


圖1 RXE系列元件20℃時的動作保護特性曲線

在圖1所示的對數坐標系中,每一條曲線都可看作由彎曲部分和直線部分連接而成,兩部分的臨界點位置隨元件型號的不同而不同。由于各型號元件曲線的變化趨勢基本相同,建立數學模型的方法也相同。
[page]

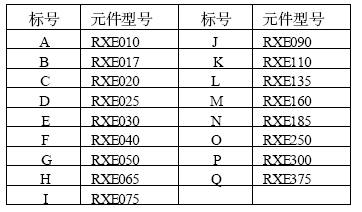

表2 曲線標號與元件型號對照表



數學模型的建立

在圖1所示的坐標系中,PolySwitch元件動作保護特性曲線由彎曲部分和直線部分連接而成,可分別建立其數學模型。以M=RXE160的曲線為例,建立數學模型的具體步驟如下。

確定臨界點位置

對圖1中的曲線進行測量,可得到PolySwitch元件動作保護特性曲線彎曲部分和直線部分的臨界點位置。對M=RXE160的曲線,測得的臨界點位置約為I=4.3A。

直線部分

由表1可知,RXE系列PolySwitch元件所能承受的最大電流為40A。該點與臨界點之間為曲線的直線部分。設動作時間為t(秒),故障電流為I(安),考慮到橫軸、縱軸均為對數坐標,兩者之間應具有如下數學關系:

式中a,b均為常數。由圖1直線部分曲線取若干特殊點,經計算機進行數學處理,得到a,b的具體數值:

a=813,b=22.54,

代入(1)式,可得直線部分的數學公式:



曲線部分

由于PolySwitch元件具有PTC效應,其動作保護特性曲線部分的數學模型可參考PTC器件的阻溫特性來建立。該類特性的數學模型可采用冪函數或?qū)?shù)函數的形式。設其數學公式具有如下形式;


式中t0,I0,b均為常數。由圖1曲線部分曲線取若干特殊點,經計算機進行數學處理,得到t0,I0,b的具體數值:

t0=-38.93,I0=4.42,b=-1.83,

代入(3)式,可得曲線部分的數學公式:


 (2)式和(4)式共同組成RXE160元件的動作保護特性數學模型。兩條曲線在臨界點位置平滑連接。

實驗結果

為驗證RXE160元件動作保護特性數學模型的正確性,將RXE160元件接入直流電源保護電路中進行實際測試,得到實驗數據如表3所示。

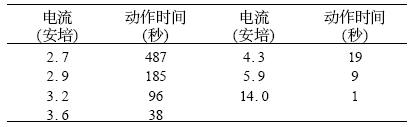

表3 實驗數據

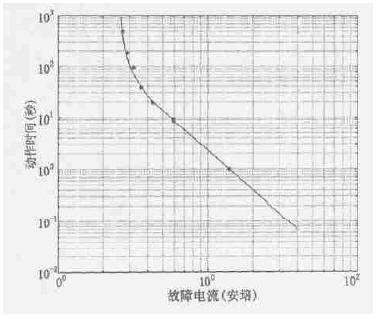

將實驗數據與數學模型曲線繪制在同一坐標系中,如圖2所示。圖中的曲線為根據(2)式和(4)式繪制的仿真曲線,圖中的點為實測數據點。為了方便比較,曲線的橫軸、縱軸均采用了對數坐標,所用軟件為Matlab6.0。比較圖1和圖2可知,該仿真曲線與PolySwitch元件手冊中給出的動作保護特性曲線形態一致,且與實測數據點之間基本吻合。其他型號曲線的數學模型可按照上述方法分別建立。


圖2 RXE160動作保護特性仿真曲線(20℃)

受元件特性曲線精度的限制,采用查表法選擇PolySwitch元件使用不便,而且精度不高。本文根據PolySwitch元件動作保護特性的特點,建立了PolySwitch元件動作保護特性的數學模型,較好地解決了這一問題。實驗表明,該仿真曲線與PolySwitch元件手冊中給出的動作保護特性曲線形態一致,實測數據與根據數學模型繪制的曲線基本吻合。
