正確選用自恢復保險絲——PPTC選型指南

發布時間:2012-05-15

中心議題:
  • 自恢復保險絲——PPTC的保護原理
  • 如何正確選用PPTC 可恢復保險絲
  • ESD應用問答

PPTC是常用的線路保護元件,有多少人真正會正確的使用它呢?本篇自恢復保險絲——PPTC選型指南從PPTC的保護原理入手,介紹了正確選用PPTC的選型步驟與方法,并附上ESD應用常見問答。

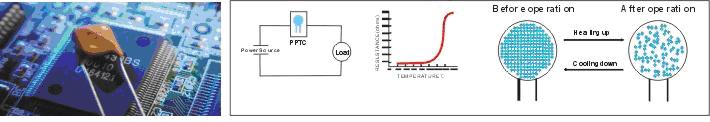

PPTC由高分子聚合物正溫度系數材料制作而成,利用電極或?qū)Ь€貼附在PPTC材料的兩面,并以串聯于電路上的方式保護電路。在正常的操作情況下,組件的電阻值處于極低的狀態下(微毆姆),電流可以無限制的通過PPTC組件,當過電流的狀況產生時,PPTC組件會因此發熱而使得電阻值快速上升。當電阻值快速上升到幾近絕緣態時,就會將電路上的電流切斷,以保護電路上其它的機構與組件,直到電流狀況去除,PPTC組件冷卻后,其電阻值即下降到與其初始值相近。此時,可復式保險絲(PPTC)即回復到可再次通過電流的狀態。

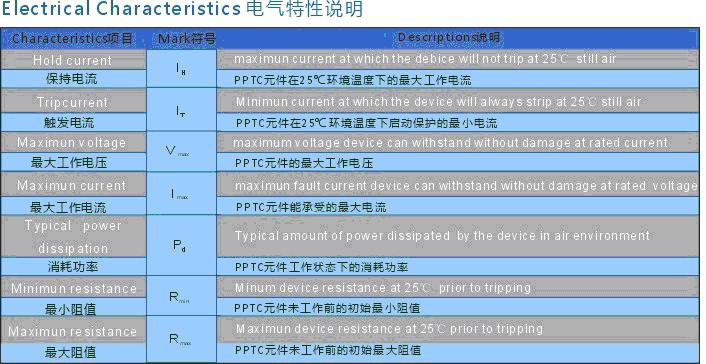

正確選用自恢復保險絲——PPTC選型指南

正確選用自恢復保險絲——PPTC選型指南

如何正確選用PPTC 可恢復保險絲

為幫助您正確選用合適的 PPTC 可恢復保險絲,請您按照如下步驟進行選擇
  • 步驟1:列出設備線路上的平均工作電流(I)值及工作電壓(V)值。(PEAK值不用考慮)
  • 步驟2:根據 I 值、V值、產品類別及安裝方式選擇一種PPTC系列。

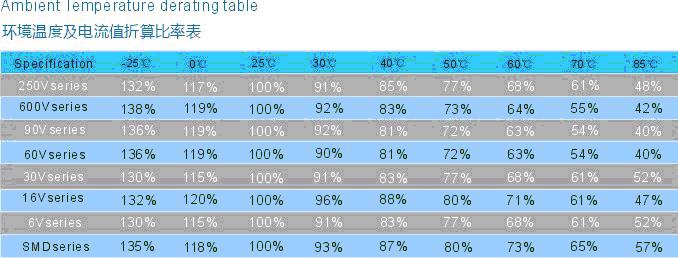

  • 步驟3:如果設備的內部環璋溫度大于25℃時,PPTC元件會隨著溫度的增加,對于通過的電流有折減產生,為維持負載電流正常的提供,依據所對照的折減率我們可計算應選用的 PPTC 元件IH值如下:IH=平均工作電流(I)/折減比率
  • 步驟4:根據步驟2選用出的PPTC及步驟3所計算出的IH 值,在其后規格表選用符合的元件。 選用出的PPTC元件之IH 值須大于或等于步驟 3 所計算出的IH值。
  • 步驟5:根據選用的元件便可在 PPTC 元件動作保護時間曲線表中對照出異常電流產生的動作保護時間
正確選用自恢復保險絲——PPTC選型指南

下頁內容:ESD應用問答

[page]

ESD應用問答

正確選用自恢復保險絲——PPTC選型指南

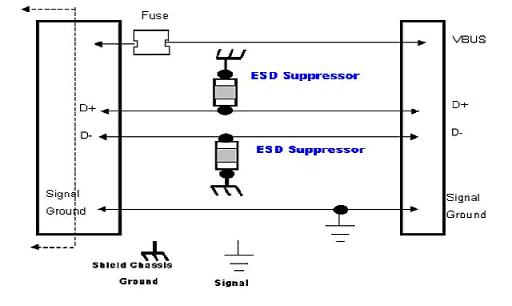

1ESD/TVS元件的PCB推薦布局? 線路寬度/長度/空間/接地,單獨接地還是所有的線連接在一起然后再接地? 原因呢?

1回答:我們一般建議設計電路電阻是盡可能小。 所以靜電抑制器安裝要盡可能靠近連接器以減少沖擊。線路越短,電阻越低。讓所有的地線連接在一起,然后鏈接到屏蔽機箱以使電路的電阻值達到最小,這是一個 良好的設計。

2.是否設計每一個TVS元件同時接地還是分別接地?

2回答:建議把TVS放一起并且連接到屏蔽機箱。

3.適用于模擬接地或電力接地的地面是哪種?

3回答:.地面是指屏蔽機箱接地

4.什么原因呢?

4回答:快速反應和避免其它電磁干擾。
