Littelfuse推出可抵御±15KV ESD放電的TVS陣列

發布時間:2012-09-08 來源:電子元件技術網 責任編輯:Hedyxing

導讀:近日,Littelfuse針對ESD保護推出了新的瞬態電壓抑制二極管。SP1008系列TVS管具有1.3Ω的低態電阻,可提供卓越的10.7V箝位性能。該系列產品可在不影響性能并確保提供更強ESD保護的前提下抵御至少±15KV的接觸放電,超出IEC61000-4-2標準規定的最高等級(4級,±8kV)。
[member]
近日,Littelfuse針對ESD保護推出了新的瞬態電壓抑制二極管。SP1008系列TVS管具有1.3Ω的低態電阻,可提供卓越的10.7V箝位性能。該系列產品可在不影響性能并確保提供更強ESD保護的前提下抵御至少±15KV的接觸放電,超出IEC61000-4-2標準規定的最高等級(4級,±8kV)。

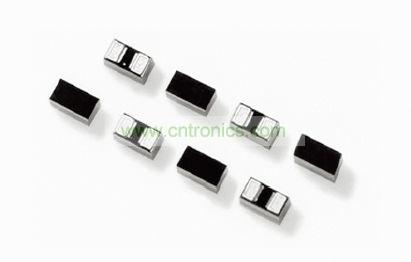

SP1008
SP1008系列TVS二極管

SP1008系列的背對背式配置可為數據線路提供對稱ESD保護并可在存在交流信號時使用。 該系列產品均非常適用于面板空間有限的設備,例如智能電話、手機、平板設備、便攜式導航設備、數碼相機及便攜式醫療設備等。 需要ESD保護的典型電路包括鍵盤、按鍵、開關和低速輸入/輸出接口(音頻、模擬視頻等)。

負責該系列產品的Littelfuse產品經理Chad Marak表示:“SP1008系列比市場上的其他瞬態抑制二極管陣列具有更多重要優勢,特別是該系列電容較低(本系列9pF,其他產品12pF)、ESD額定值更高(本系列15kV,其他產品8kV)而且箝位電壓更低(本系列10.7V,其他產品11.5V),因此對設計師以及按照高于IEC 61000-4-2規格的標準進行系統測試的公司來說都非常重要。”

0201倒裝式經濟型封裝令SP1008系列成為通用ESD保護的理想選擇。

功能與特色:


•ESD,IEC61000-4-2,±15kV(觸點),±15kV(空氣)
•EFT,IEC61000-4-4,40A (5/50ns)
•雷擊,IEC61000-4-5,2.5A(tp=8/20µs)
•低電容,6pF (@ VR=5V)
•電壓5V時的低泄漏電流為0.1μA
•緊湊型封裝尺寸(0201)

應用:

•手機
•MP3/PMP
•攜式醫療設備
•攝像機
•智能電話
•電子閱讀器/電子書
•平板電腦
•數碼相機

詳細信息可下載SP1008 datasheet
