開路保護器解決燈串中單個LED故障

發布時間:2012-09-21 責任編輯:echotang

導讀:LED串聯電路設計簡單,LED的電流分配均勻,LED的工作電流與電源輸出電流相當,LED的Vf不用考慮,是工程師喜愛的設計方式,但是串聯電路有一個致命的缺點:燈串中只要有一顆LED開路損壞,整燈不亮,造成熄燈的嚴重后果,LittELfuse提供LED開路保護器解決此問題。

高功率LED越來越多地被應用于交通燈、發光看板、街燈、機場跑道、鐵路道口、醫療/手術照明和行車信號中。它們的使用壽命長(高功率白光LED通常具有35,000到50,000小時的壽命),功耗低。但是,LED也會因雷擊、靜電放電(ESD)導致的過電壓、過熱、甚至是電源反接而造成損壞。

因?yàn)長ED通常串聯在燈串中,如果燈串中一個LED因故障開路,串中的所有LED都會熄滅。LittELfuse提供LED開路保護器。保護器可以與燈串中的每個LED并聯,它可以旁路發生開路故障的LED,以保持燈串的其余部分繼續工作。當電路中發生過電壓并導致燈串中發生過電流時,或者在電極接反時,保護器同樣會作用。

  開路保護器



當一個LED出現開路故障,LED開路保護器就會開始導通,限制其電壓降到1.3V,并保持串聯中剩余部分繼續工作。

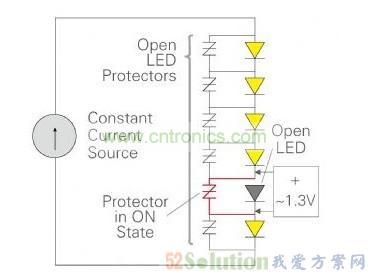

設計人員為了做到這一點,嘗試了許多器件,如齊納二極管、金屬氧化物壓敏電阻和可控矽整流器,但都不及LED開路保護器,因?yàn)長ED開路保護器是專為這種應用而設計的。如圖1所示,當一個LED出現開路故障,LED開路保護器傳感到這一電壓上升,并開始導通,限制其壓降至1.3V左右,以保持燈串的其余部分正常工作。

LED開路保護器具有不同的特性和額定電壓可選。某些保護器被設計成保護燈串中的單個LED;其他的可以允許設計人員用一個單一的器件保護兩個、三個、四個或者五個LED,以節約成本。Littelfuse新一代的LED開路保護器,可以同時提供ESD保護。

ESD和雷擊保護

ESD在組裝或現場安裝時能進入到LED燈串中。雷電可以通過兩種方式進入到LED燈串:附近的雷擊可能會在電源中造成瞬變,可以耦合至LED驅動器并進入燈串;或者附近的雷擊可能在LED驅動器供電軌上,也可能在接到LED燈串的線路上造成電氣瞬變。

新一代的LED開路保護器,如Littlefuse PLED 5系列,可以應對在±15kV空氣放電、±8kV接觸放電的ESD事件,以及±40A 5/50 ns的EFT事件(快速脈沖群)。

極性反接保護

當一個裝有PLED5的LED燈串被反向通上電源時,所有保護器都會開始導通,將這些被保護的LED上的電流分流以保護它們不受傷害。在反向電極糾正之后,保護器會關閉,LED正常工作。
