IGBT（絕緣柵雙極型晶體管）兼有場效應晶體管輸入阻抗高、驅動功率小和雙極型晶體管電壓、電流容量大及管壓降低的特點，是目前中、大功率開關電源最普遍使用的電力電子開關器件。 IGBT能夠承受的短路時間取決于它的飽和壓降和短路電流的大小，一般僅為幾μs至幾十μs。短路電流過大不僅使短路承受時間縮短，而且使關斷時電流下降率 過大，由于漏感及引線電感的存在，導致IGBT集電極過電壓，該過電壓可使IGBT鎖定失效，同時高的過電壓會使IGBT擊穿。因此，當出現短路過流時，必須采取有效的保護措施。

為了實現IGBT的短路保護，則必須進行過流檢測。適用IGBT過流檢測的方法，通常是采用霍爾電流傳感器直接檢測IGBT的電流Ic，然后與設定的閾值比較，用比較器的輸出去控制驅動信號的關斷；或者采用間接電壓法，檢測過流時IGBT的電壓降Vce，因?yàn)楣軌航岛卸搪冯娏餍畔ⅲ^(guò)流時Vce增大，且基本上為線性關系，檢測過流時的Vce并與設定的閾值進行比較，比較器的輸出控制驅動電路的關斷。

在短路電流出現時，為了避免關斷電流的 過大形成過電壓，導致IGBT鎖定無效和損壞，以及為了降低電磁干擾，通常采用軟降柵壓和軟關斷綜合保護技術。

在設計降柵壓保護電路時，要正確選擇降柵壓幅度和速度，如果降柵壓幅度大（比如7。5V），降柵壓速度不要太快，一般可采用2μs下降時間的軟降柵壓，由于降柵壓幅度大，集電極電流已經較小，在故障狀態封鎖柵極可快些，不必采用軟關斷；如果降柵壓幅度較?。ū热?V以下），降柵速度可快些，而封鎖柵壓的速度必須慢，即采用軟關斷，以避免過電壓發生。

為了使電源在短路故障狀態不中斷工作，又能避免在原工作頻率下連續進行短路保護產生熱積累而造成IGBT損壞，采用降柵壓保護即可不必在一次短路保護立即封鎖電路，而使工作頻率降低（比如1Hz左右），形成間歇“打嗝”的保護方法，故障消除后即恢復正常工作。

下面是幾種IGBT短路保護的實用電路及工作原理。

(1)利用IGBT的Vce設計過流保護電路

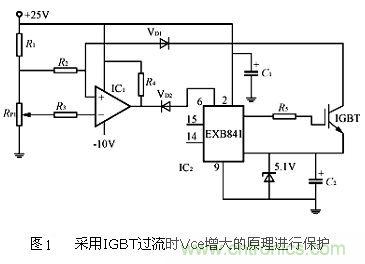

圖1是利用IGBT過流時Vce增大的原理進行保護的電路，用于專用驅動器EXB841。EXB841內部電路能很好地完成降柵及軟關斷，并具有內部延遲功能，以消除干擾產生的誤動作。含有IGBT過流信息的Vce不直接送至EXB841的集電極電壓監視腳6，而是經快速恢復二極管VD1，通過比較器IC1輸出接至EXB841的腳6，其目的是為了消除VD1正向壓降隨電流不同而異，采用閾值比較器，提高電流檢測的準確性。如果發生過流，驅動器EXB841的低速切斷電路慢速關斷IGBT，以避免集電極電流尖峰。

(2)　利用電流傳感器設計過流保護電路

圖2(a)是利用電流傳感器進行過流檢測的IGBT保護電路，電流傳感器（SC）初級（1匝）串接在IGBT的集電極電路中，次級感應的過流信號經整流后送至比較器IC1的同相輸入端，與反相端的基準電壓進行比較，IC1的輸出送至具有正反饋的比較器IC2，其輸出接至PWM控制器UC3525的輸出控制腳10。不過流時，VAVref，VB為高電平，C3充電使VC>Vref，IC2輸出高電平（大于1.4V），關閉PWM控制電路。因無驅動信號，IGBT關閉，而電源停止工作，電流傳感器無電流流過，使VA參數，使PWM驅動信號關閉時間t2>>t1，可保證電源進入睡眠狀態。正反饋電阻R7保證IC2只有高、低電平兩種狀態，D5，R1，C3充放電電路，保證IC2輸出不致在高、低電平之間頻繁變化，即IGBT不致頻繁開通、關斷而損壞。

(3)　綜合過流保護電路

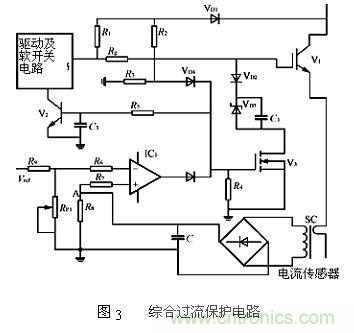

圖3是利用IGBT（V1）過流集電極電壓檢測和電流傳感器檢測的綜合保護電路，電路工作原理是：負載短路（或IGBT因其它故障過流）時，V1的Vce增大，V3門極驅動電流經R2，R3分壓器使V3導通，IGBT柵極電壓由VD3所限制而降壓，限制IGBT峰值電流幅度，同時經R5C3延遲使V2導通，送去軟關斷信號。另一方面，在短路時經電流傳感器檢測短路電流，經比較器IC1輸出的高電平使V3導通進行降柵壓，V2導通進行軟關斷。

此外，還可以應用檢測IGBT集電極電壓的過流保護原理，采用軟降柵壓、軟關斷及降低工作頻率保護技術的短路保護電路]。開關電源保護功能雖屬電源裝置電氣性能要求的附加功能，但在惡劣環境及意外事故條件下，保護電路是否完善并按預定設置工作，對電源裝置的安全性和可靠性至關重要。驗收技術指標時，應對保護功能進行驗證。

開關電源的保護方案和電路結構具有多樣性，但對具體電源裝置而言，應選擇合理的保護方案和電路結構，以使得在故障條件下真正有效地實現保護。
