具有過流和過熱保護功能的低導通超小型負載開關

發布時間:2012-12-30 責任編輯:easonxu

【導讀】Toshiba公司發布具有過電流和過熱保護功能的低導通超小型負載開關,這些產品只占用0.96 mm2的面積,所以非常適用于要求高密度封裝的場合,如移動設備。


具有過電流和過熱保護功能的低導通超小型負載開關IC:TCK103G、TCK104G、TCK105G
TCK103G、TCK104G和TCK105G是具有過電流和過熱保護功能的負載開關IC,其具有低工作電壓、低導通電阻和低消耗電流的特點。

圖1:具有過電流和過熱保護功能的低導通超小型負載開關
圖1:具有過電流和過熱保護功能的低導通超小型負載開關

這些產品采用了全新開發的微型CMOS工藝, 所以其特點是工作電壓較低,為1.1V,導通電阻低,為60mΩ(典型值)(VIN=5.0V,IOUT=700mA)其封裝是采用0.4mm間距的超小型 WCSP6B(0.8mm×1.2mm,t:0.64mm(最大值))封裝。

這些產品為過電流保護提供三種不同的最大輸出電流:200mA、500mA和800mA,另外還具有附加功能,即內置浪涌電流限制器和輸出放電功能。

這些負載開關IC只占用0.96 mm2的面積,所以非常適用于要求高密度封裝的場合,如移動設備。

特征

廣泛的工作電源電壓范圍(VIN=1.1至5.5V)
低導通電阻
RON=60mΩ(典型值) at VIN=5.0V, IOUT=700mA (TCK105G)
RON=65mΩ(典型值) at VIN=3.3V, IOUT=700mA (TCK105G)
RON=85mΩ(典型值) at VIN=1.8V, IOUT=700mA (TCK105G)
RON=125mΩ(典型值) at VIN=1.2V, IOUT=700mA (TCK105G)
低消耗電流(IQ=20μA(典型值) at VIN=VOUT=5.5V, IOUT=0mA)
低待機電流(在待機模式時是IQ(OFF)=0.1μA(典型值))
浪涌電流得到抑制。
內置過電流保護電路(可選3種最大輸出電流:200mA、500mA和800mA)
內置過熱保護電路
有自動放電功能
具有容錯功能的下拉控制端子連接
超小型封裝WCSP6B(0.8mm×1.2mm, t:0.64mm(最大值))

應用

移動電話、平板計算機、便攜式音頻播放器、DSC、DVC和其它小型移動設備

 圖2:方框圖
圖2:方框圖

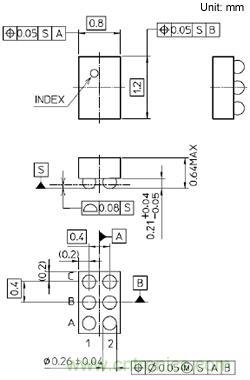

圖3:輪廓圖

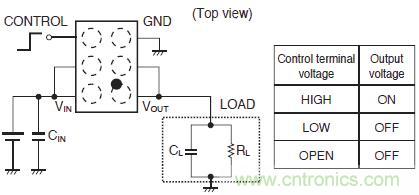

圖4:電路實例
圖4:電路實例

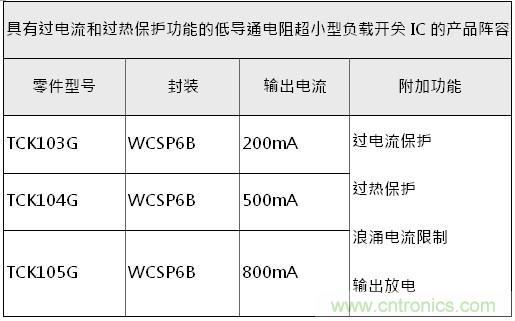

圖5:產品系列
圖5:產品系列

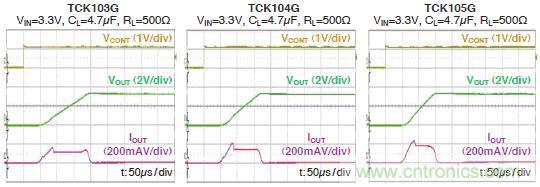

圖:6:開關特性(參考數據)
圖:6:開關特性(參考數據)
