怎樣計算晶振的負載電容

發布時間:2013-03-21 責任編輯:easonxu

【導讀】各種邏輯芯片的晶振引腳可以等效為電容三點式振蕩器。晶振引腳的內部通常是一個反相器,或者是奇數個反相器串聯。在晶振輸出引腳XO和晶振輸入引腳XI之間用一個電阻連接。

br /> 常規的負載電容20pF,負載電容就是32pF比較匹配。晶振的負載電容公式=[(Cd*Cg)/(Cd+Cg)]+Cic+△C,式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容,Cic(集成電路內部電容)+△C(PCB上電容)經驗值為3至5pf。因此,晶振的數據表中規定12pF的有效負載電容要求在每個引腳XIN與XOUT上具有22pF(2 * 12pF = 24pF = 22pF + 2pF 寄生電容)。兩邊電容為Cg,Cd,負載電容為Cl,cl=cg*cd/(cg+cd)+a。就是說負載電容15pf的話,兩邊兩個接27pf的差不多了,

各種邏輯芯片的晶振引腳可以等效為電容三點式振蕩器。晶振引腳的內部通常是一個反相器,或者是奇數個反相器串聯。在晶振輸出引腳XO和晶振輸入引腳XI之間用一個電阻連接,對于CMOS芯片通常是數M到數十M歐之間。很多芯片的引腳內部已經包含了這個電阻,,引腳外部就不用接了。這個電阻是為了使反相器在振蕩初始時處于線性狀態,反相器就如同一個有很大增益的放大器,以便于起振,石英晶體也連接在晶振引腳的輸入和輸出之間,等效為一個并聯諧振回路,振蕩頻率應該是石英晶體的并聯諧振頻率。晶體旁邊的兩個電容接地,實際上就是電容三點式電路的分壓電容,接地點就是分壓點。以接地點即分壓點為參考點,振蕩引腳的輸入和輸出是反相的,但從并聯諧振回路即石英晶體兩端來看,形成一個正反饋以保證電路持續振蕩。在芯片設計時,這兩個電容就已經形成了,一般是兩個的容量相等。容量大小依工藝和版圖而不同,但終歸是比較小,不一定適合很寬的頻率范圍。外接時大約是數PF到數十PF,依頻率和石英晶體的特性而定。需要注意的是:這兩個電容串聯的值是并聯在諧振回路上的,會影響振蕩頻率。當兩個電容量相等時,反饋系數是 0.5,一般是可以滿足振蕩條件的,但如果不易起振或振蕩不穩定可以減小輸入端對地電容量,而增加輸出端的值以提高反饋量,一般芯片的 Data sheet 上會有說明。

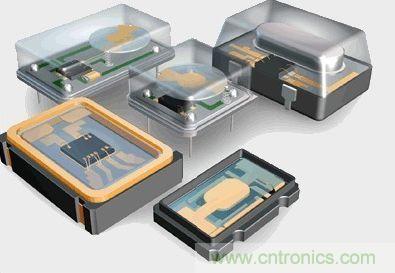

圖1:晶振
圖1:晶振

1.匹配電容-----負載電容是指晶振要正常震蕩所需要的電容。一般外接電容,是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容。一般晶振兩端所接電容是所要求的負載電容的兩倍。這樣并聯起來就接近負載電容了。

2.負載電容是指在電路中跨接晶體兩端的總的外界有效電容。他是一個測試條件,也是一個使用條件。應用時一般在給出負載電容值附近調整可以得到精確頻率。此電容的大小主要影響負載諧振頻率和等效負載諧振電阻。

3.一般情況下,增大負載電容會使振蕩頻率下降,而減小負載電容會使振蕩頻率升高。

4.負載電容是指晶振的兩條引線連接IC塊內部及外部所有有效電容之和,可看作晶振片在電路中串接電容。負載頻率不同決定振蕩器的振蕩頻率不同。標稱頻率相同的晶振,負載電容不一定相同。因為石英晶體振蕩器有兩個諧振頻率,一個是串聯揩振晶振的低負載電容晶振:另一個為并聯揩振晶振的高負載電容晶振。所以,標稱頻率相同的晶振互換時還必須要求負載電容一至,不能冒然互換,否則會造成電器工作不正常。
