一款低成本緊湊型熒光燈鎮流器設計電路圖

發布時間:2013-10-28 責任編輯:sherryyu

【導讀】這里介紹的是一款低成本緊湊型熒光燈鎮流器設計電路圖。相比于現有的CFL電路,這個設計的改進之處在于用填谷式無源PFC電路和燈電流波峰因數控制電路來實現較高的功率因數、較低的總諧波失真(THD)和可接受的燈電流波峰因數。值得設計師采納和借鑒!

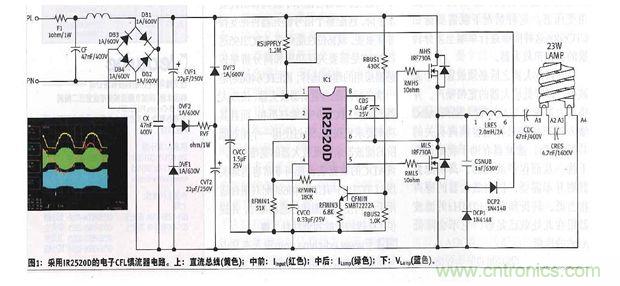

圖中所示為緊湊型熒光燈鎮流器設計示意圖。該鎮流器包含一個具備EMI濾波器的交流輸入級、一個無源PFC級、一個采用國際整流器公司IR2520D自適應鎮流器控制IC的鎮流器控制級、一個半橋逆變器和諧振輸出級。相比于現有的CFL電路,這個設計的改進之處在于用填谷式無源PFC電路和燈電流波峰因數控制電路來實現較高的功率因數、較低的總諧波失真(THD)和可接受的燈電流波峰因數。


一款低成本緊湊型熒光燈鎮流器設計電路圖
