【導讀】IR推出的IR3891和IR3892雙輸出SupIRBuck穩壓器，它們采用了纖巧的5×6mm PQFN封裝，在165mm2的小巧占位面積內，分別為需要4A/通道或者6A/通道的應用帶來極為緊湊的解決方案，適用于空間受限的網絡通信、服務器和存儲應用。
國際整流器公司 (International Rectifier，簡稱IR) 推出IR3891和IR3892 SupIRBuck集成式雙輸出穩壓器，適用于空受限的網絡通信、服務器和存儲應用。
圖1：IR SupIRBuck
全新雙輸出器件對5V到12V輸入、1V到21V輸入 (使用5V外偏置) 單電源軌操作進行了優化。IR3891和IR3892采用了纖巧的5×6mm PQFN封裝，在165mm2的小巧占位面積內，分別為需要4A/通道或者6A/通道的應用帶來極為緊湊的解決方案。
IR亞太區銷售副總裁潘大偉表示：“IR3892單面電路板設計與傳統的利用兩個6A單輸出轉換器的設計相比，縮減電路板面積達46%。該器件也可用于雙面電路板設計，可將傳統設計中電路板面積所需空間減少到30%以下。”
R3891和IR3892配備獲得專利的調變電路，能夠在無抖動及無噪聲的情況下以更高頻率或帶寬操作，實現更理想的瞬態響應，并可減少輸出電容器數量和縮小整體系統尺寸。其它主要功能包括可降低輸入電容的交錯式相位、有助于免除串?dāng)_的傳動隔離和通道2上的排序能力。
潘大偉補充道：“這兩款全新雙輸出器件具有SupIRBuck產品系列的功能和優勢，提供高效的超緊湊解決方案，以滿足空間受限且功率較低的網絡通信、服務器和存儲應用的需求。”

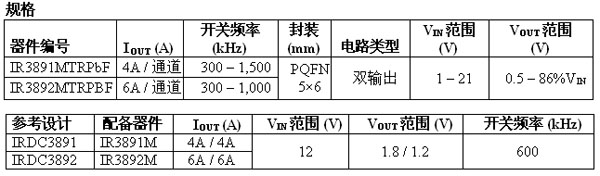

IR3891和IR3892包含一系列標準的SupIRBuck功能，例如分別高達1.5MHz和1.0MHz的開關頻率、預偏置啟動、輸入電壓監測啟動、過壓保護、電源正常信號、用于明線反饋和可調式OVP的可選的實際輸出電壓檢測、內部軟啟動、1.0V最低輸入電壓 (外偏置) ，以及-40oC到125oC的工作結溫等。新器件與整個SupIRBuck產品系列都適合工業應用，可確保為耐用系統提供堅固設計。
設計工具
產品現正接受批量訂單。相關數據和應用手冊請瀏覽IR的網站www.irf.com。使用新器件的IRDC3891和IRDC3892 SupIRBuck參考設計也已提供。關于SupIRBuck Excel電子表格式設計工具、Icepak熱模型以及方便易用的交互性在線選擇和模擬工具，請瀏覽：http://mypower.irf.com/SupIRBuck。
