Boost電路的基本原理

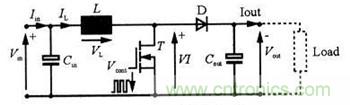

基于ST公司的L6562,我們詳細分析了磁性元件的設計方法。并設計如圖的Boost電路拓?fù)?,如圖1所示。圖中,當開關管T導通時,電流,IL流過電感線圈L,在電感線圈未飽和前,電流線性增加,電能以磁能的形式儲存在電感線圈 中,此時,電容Cout放電為負載提供能量;而當開關管T關斷時,由于線圈中的磁能將改變線圈L兩端的電壓VL卡及性,以保持其電流IL不突變。這樣,線 圈L轉化的電壓VL與電源Vin串聯,并以高于輸出的電壓向電容和負載供電,如圖2所示是其電壓和電流的關系圖。圖中,Vcont為功率開關 MOSFET的控制信號,VI為MOFET兩端的電壓,ID為流過二極管D的電流。以電流,IL作為區分,Boost電路的工作模式可分為連續模式、斷續、模式和臨界模式三種。

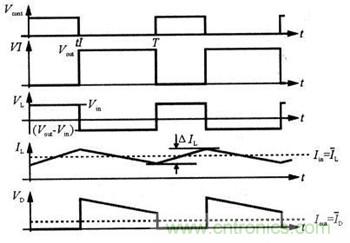

Boost電路電壓和電流關系
分析圖2,可得:
[page]
式(2)即為Boost電路工作于連續模式和臨界模式下的基本公式。
臨界狀態下的Boost-APFC電路設計
基于L6562的臨界工作模式下的Boost-APFC電路的典型拓?fù)浣Y(jié)構如圖3所示,圖4所示是其APFC工作原理波形圖。

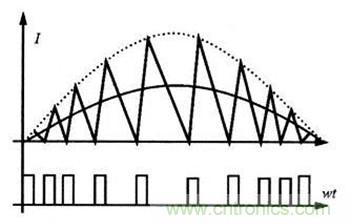

臨界APFC工作原理波形圖
L6562的引腳功能如下:
INV:該引腳為電壓誤差放大器的反相輸入端和輸出電壓過壓保護輸入端;
COMP:該引腳同時為電壓誤差放大器的輸出端和芯片內部乘法器的一個輸人端。反饋補償網絡接在該引腳與引腳INV之間;
MULT:該引腳為芯片內部乘法器的另一輸入端;
CS:該腳為芯片內部PWM比較器的反相輸入端,可通過電阻R6來檢測MOS管電流;
ZCD:該腳為電感電流過零檢測端,可通過一限流電阻接于Boost電感的副邊繞組。R7的選取應保證流入ZCD引腳的電流不超過3 mA;
GND:該引腳為芯片地,芯片所有信號都以該引腳為參考,該引腳直接與主電路地相連;GD:為MOS管的驅動信號輸出引腳。為避免MOS管驅動信號震蕩,一般在GD引腳與MOS管的柵極之間連接一十幾歐姆到幾十歐姆的電阻,電阻的大小由實際電路決定;
VCC:芯片電源引腳。該引腳同時連接于啟動電路和電源電路。
另外,在電路設計時,穩壓管D2應選用15 V穩壓管,電容C2應選用10μF的電解電容;二極管D5應選用快恢復二極管(如1N4148);電阻R3應選用幾百千歐的電阻。

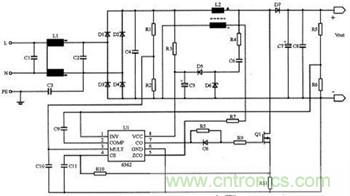

圖5給出了由L6562構成的APFC電源的實際電路圖。圖中,輸入交流電經整流橋整流后變換為脈動直流,作為Boost電路的輸入;電容C4用以濾除電 感電流中的高頻信號,降低輸入電流的諧波含量;電阻R1和R2構成電阻分壓網絡,用以確定輸入電壓的波形與相位,電容C10用以慮除3號引腳的高頻干擾信 號;Boost電感L的一個副邊繞組,一方面通過電阻R7將電感電流過零信號傳遞到芯片的5腳,另一方面作為芯片正常工作時的電源;芯片驅動信號通過電阻 R8和R9連到MOS管的門極;電阻R11作為電感電流檢測電阻,用以采樣電感電流的上升沿(MOS管電流),該電阻一端接于系統地,另一端同時接在 MOS管的源極,同時經電阻R10接至芯片的4腳;電阻R5和R6構成電阻分壓網絡,同時形成輸出電壓的負反饋回路;電容C9連接于芯片1、2腳之間,以 組成電壓環的補償網絡;電阻R4,電容C6,二極管D5,穩壓管D6和Boost電感的副邊則共同構成芯片電源。
[page]
本設計采用AP法則來設計Boost電感。其原理是首先根據設計要求計算所需電感:
式中,Virms為輸入電壓有效值;Vo為輸出電壓,fsw(min)為MOS管的最小工作頻率,通常在20kHz以上;Pi為輸入功率。計算要求的AP值為:
式中,Ku為磁芯窗口利用率,Jc為電流密度,IL(pk)為電感電流峰值。
根據(4)式的計算結果可選擇磁芯的AP值(大于AP_req,AP=AeAw,單位為m4)。
然后根據所選磁芯來計算原邊匝數及所需氣隙。副邊匝數一般按10:1選取。
實驗波形分析
為了驗證以上設計的合理性,本文設定最小輸入電壓為187 V,最大輸入電壓為264 V,輸入頻率為50 Hz,輸出電壓為400 V,PF=0.99,效率為87%,輸出功率26.5 W,最小工作頻率為65 kHz來進行實物實驗,同時根據計算,并通過IL(pk)=465.3 mA來選取導線為mm,Jc=4/mm2,L=2.99 mH(L=2.7 mH時,驗證最小頻率為72 kHz>65 kHz,可滿足設計要求)。
設Ku=0.3,δBmax=0.3T,由(4)式計算得:
AP_req(min)=6.64×10-10m4
這樣,可選擇磁芯EE16/6/5,其AP=7.5×10-10m4,可滿足設計要求;而由(5)式計算得Np=218.1匝,取215匝,并驗證δBmax=0.304T,氣隙lgap=0.41 mm

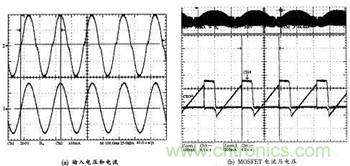

根據以上計算參數所搭建的試驗?zāi)P蛠磉M(jìn)行的結果如圖6所示。
總結:
本設計引用AP法則設計其關鍵元器件—Boost電感。既讓啟動電流小,外圍器件少。并且成本低廉。又同時滿足電源系統重量輕,穩定性好,可靠性高等要求。證明AP法則確實是一種快速準確的設計方法。
