小電阻帶來大驚嘆!電阻的分類及特點應用

發布時間:2014-04-17 責任編輯:mikeliu

【導讀】幾乎任何電路中都會出現電阻的存在,它就好比是氧氣一樣對于電路,是不可或缺的。它保護我們的電路,又有各種各樣的不同地方的特色應用。那么,究竟這小小的電阻會帶給我們什么樣的驚嘆呢?請看本文為你詳細解讀電阻的種類及特點。

電阻,英文名resistance,通常縮寫為R,它是導體的一種基本性質,與導體的尺寸、材料、溫度有關。歐姆定律說,I=U/R,那么R=U/I,電阻的基本單位是歐姆,用希臘字母“Ω”表示,有這樣的定義:導體上加上一伏特電壓時,產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。事實上,“電阻”說的是一種性質,而通常在電子產品中所指的電阻,是指電阻器這樣一種元件。師傅對徒弟說:“找一個100歐的電阻來!”,指的就是一個“電阻值”為100歐姆的電阻器,歐姆常簡稱為歐。表示電阻阻值的常用單位還有千歐(kΩ),兆歐(MΩ)。

一、電阻器的種類

電阻器的種類有很多,通常分為三大類:固定電阻,可變電阻,特種電阻。在電子產品中,以固定電阻應用最多。而固定電阻以其制造材料又可分為好多類,但常用、常見的有RT型碳膜電阻、RJ型金屬膜電阻、RX型線繞電阻,還有近年來開始廣泛應用的片狀電阻。型號命名很有規律,R代表電阻,T-碳膜,J-金屬,X-線繞,是拼音的第一個字母。在國產老式的電子產品中,??梢钥吹酵獗硗扛簿G漆的電阻,那就是RT型的。而紅顏色的電阻,是RJ型的。一般老式電子產品中,以綠色的電阻居多。為什么呢?這涉及到產品成本的問題,因為金屬膜電阻雖然精度高、溫度特性好,但制造成本也高,而碳膜電阻特別價廉,而且能滿足民用產品要求。

電阻器當然也有功率之分。常見的是1/8瓦的“色環碳膜電阻”,它是電子產品和電子制作中用的最多的。當然在一些微型產品中,會用到1/16瓦的電阻,它的個頭小多了。再者就是微型片狀電阻,它是貼片元件家族的一員,以前多見于進口微型產品中,現在電子愛好者也可以買到了(做無線竊聽器?)

二、電阻器的標識

這些直接標注的電阻,在新買來的時候,很容易識別規格。可是在裝配電子產品的時候,必須考慮到為以后檢修的方便,把標注面朝向易于看到的地方。所以在彎腳的時候,要特別注意。在手工裝配時,多這一道工序,不是什么大問題,但是自動生產線上的機器沒有那么聰明。而且,電阻器元件越做越小,直接標注的標記難以看清。因此,國際上慣用“色環標注法”。事實上,“色環電阻”占據著電阻器元件的主流地位。“色環電阻”顧名思義,就是在電阻器上用不同顏色的環來表示電阻的規格。有的是用4個色環表示,有的用5個。有區別么?是的。4環電阻,一般是碳膜電阻,用3個色環來表示阻值,用1個色環表示誤差。5環電阻一般是金屬膜電阻,為更好地表示精度,用4個色環表示阻值,另一個色環也是表示誤差。下表是色環電阻的顏色-數碼對照表:

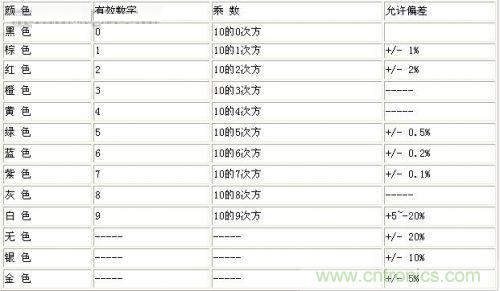

環電阻的顏色-數碼對照表:

色環電阻的規則是最后一圈代表誤差,對于四環電阻,前二環代表有效值,第三環代表乘上的次方數。不要怕,記住顏色和數碼就行啦,其他的不用記。有一個秘訣:面對一個色環電阻,找出金色或銀色的一端,并將它朝下,從頭開始讀色環。例如第一環是棕色的,第二環是黑色的,第三環是紅色的,第四環是金色的,那么它的電阻值是1、0,第三環是添零的個數,這個電阻添2個零,所以它的實際阻值是1000Ω,即1kΩ。

三、可變電阻

可變電阻又稱為電位器,電子設備上的音量電位器就是個可變電阻。但是一般認為電位器都是可以被手動調節的,而可變電阻一般都較小,裝在電路板上不經常調節??勺冸娮栌腥齻€引腳,其中兩個引腳之間的電阻值固定,并將該電阻值稱為這個可變電阻的阻值。第三個引腳與任兩個引腳間的電阻值可以隨著軸臂的旋轉而改變。這樣,可以調節電路中的電壓或電流,達到調節的效果。

四、特種電阻

光敏電阻是一種電阻值隨外界光照強弱(明暗)變化而變化的元件,光越強阻值越小,光越弱阻值越大。其外形和電路符號如圖2所示。如果把光敏電阻的兩個引腳接在萬用表的表筆上,用萬用表的R×1k擋測量在不同的光照下光敏電阻的阻值:將光敏電阻從較暗的抽屜里移到陽光下或燈光上,萬用表讀數將會發生變化。在完全黑暗處,光敏電阻的阻值可達幾兆歐以上(萬用表指示電阻為無窮大,即指針不動),而在較強光線下,阻值可降到幾千歐甚至1千歐以下。

利用這一特性,可以制作各種光控的小電路來。事實上街邊的路燈大多是用光控開關自動控制的,其中一個重要的元器件就是光敏電阻(或者是光敏三級管,一種功能相似的帶放大作用的半導體元件)。光敏電阻是在陶瓷基座上沉積一層硫化鎘(CdS)膜后制成的,實際上也是一種半導體元件。新村里聲控樓道燈在白天不會點亮,也是因為光敏電阻在起作用。我們可以用它制作電子報曉雞,清晨天亮?xí)r喔喔叫。

熱敏電阻是一個特殊的半導體器件,它的電阻值隨著其表面溫度的高低的變化而變化。它原本是為了使電子設備在不同的環境溫度下正常工作而使用的,叫做溫度補償。新型的電腦主板都有CPU測溫、超溫報警功能,就是利用了的熱敏電阻。

相關閱讀:

經典資料!PTC熱敏電阻基礎知識大百科!
水泥電阻知多少?水泥電阻基礎知識小常識
基礎知識大百科之(二):電阻電橋基礎詳解

要采購電阻器么,點這里了解一下價格!
