不用花錢的可靠性設計,你不可不知!
發布時間:2014-05-14 責任編輯:sherryyu
【導讀】是不是遇見過朋友向你大吐苦水的情況:“現在經濟危機呵,可靠性一直就想做,可拿不出錢來添置設備、增加產品的成本啊”等等。本文就將為大家展示“可以不花錢的可靠性設計”。是不是很期待?其實不花錢的可靠性設計方法有挺多,但確實需要花些腦細胞,也需要些時間的積累和實踐的經歷經驗體會。
今天和幾個朋友吃飯,席間請朋友們幫助推介我的業務,其中有幾位大倒苦水,“現在經濟危機呵,可靠性一直就想做,可拿不出錢來添置設備、增加產品的成本啊”,還都是曾經有過機電技術經歷的人,有感而發,完成此文,展示給大家看,原來“可靠性設計是可以不花錢的”。
我們有時候會遇到一種情況,一塊電路板在機器上裝著的時候,機器工作不正常,拆下來后,單板工作正常,甚至攤在桌面上工作也是正常的,但裝上就不好好工作,或者在廠子里烤幾天機也是好的,或者在用戶處前幾個月也是沒問題的,但就是長期使用下來就報故障,也能初步認定可能是虛焊,可到底是在哪里呢,讓人一籌莫展。

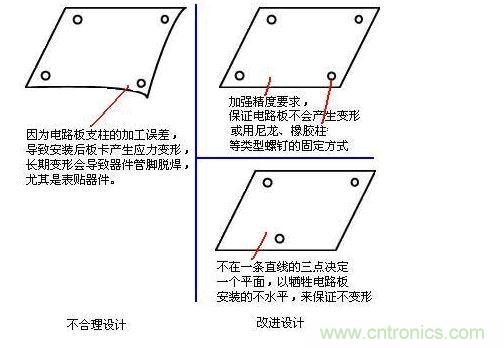

看下圖電路板的安裝方式,如果電路板的安裝機殼是開模具的,加工誤差較小,這個問題不明顯,如果是鈑金或焊接的,四個固定柱的加工誤差超過1mm是很正常的事情,于是就出現了左側的翹曲,初期沒事,長期應力下去,表貼器件的焊接力強度又不是很大,就容易出現焊盤脫落或虛開。這個問題的解決也容易,不在一條直線的三點決定一個平面,那就三點支撐;如果還是四點支撐,支撐柱彈性強一點,用尼龍或橡膠柱,使電路板翹曲沒有那么大應力。
類似的問題在電路板布局上也會出現,一個可插拔的插座裝在遠離固定柱的地方,在插拔的時候,電路板會受力,這個應力也會產生虛焊的情況,解決方法不用多解釋了吧,或者把插拔方向做成平行于電路板的而不是垂直的,或者把插座安裝在固定柱的旁邊,或者查做附近幾厘米內只焊接直插器件,不放置表貼焊接器件,或者干脆就不設插座,把線纜焊在板上引出來,在漂浮的線上焊可插拔的插頭插座等等。
前幾天,我把MSN和QQ的簽名改成了“降額設計是提升可靠性的最簡手段之一”,此言不虛。器件降額也是不增加成本的,舉個通俗的例子,一個人最多能背100斤的袋子,我就讓他背100斤走路,常規情況下肯定沒問題,但是在路燈口,突然來輛車,緊急避讓下就會較慢可能會出事,前面有片水洼,背個100斤就蹦不動;如果他現在只背50斤,走起來就很輕松,即使遇到意外情況也會避讓過去,水洼也能跳過去。這就是降額的最通俗解釋,在設計的時候,就是我們必須要背100斤的話,我就選一個能背150斤的人來背,或者讓2個能背100斤的人分著背。
拿個具體電路舉例來說,1/8W,1%,510K電阻,額定耐壓150V,用于電源系統,實際耐壓140V,額定耐壓和實際耐壓很接近了,在啟?;蚶擞康臅r(shí)候,加在電阻上的耐壓可能會瞬時超過150V,按照III級降額的設計方法,電壓的降額因子是0.75,則140V / 0.75 =186V,選擇耐壓>186V的電阻,后來發現這個耐壓比較難選,就采用兩只電阻串聯,改用兩個250k左右的電阻串聯分壓用。另一個類似的事例,用LM324驅動一小負載,用2路運放驅動一個負載,各分擔1/2的電流。電阻、電容、IC、分立半導體器件、電感、繼電器、開關、光纖器件、微波與聲表面波器件、連接器、導線電纜、保險絲、晶體、燈泡、斷路器等等均會涉及到這個問題,只是選擇一個不同的器件差別,可靠性會增加很多。
在工藝上,接地線纜的焊點大都習慣加個熱縮套管,這個習慣也挺好,如果是一個三孔的220V插座,安裝時,地線在火零線的下面,且不加套管,結果會怎么樣?就是火線萬一沒焊好,搭接在地線焊點上的概率會增大,可能能防范一起觸電事故。
機箱內部的電線對,常見的是一匝匝的線纜散著,去流和回流信號在兩塊電路板之間形成環狀,如果附近有大電流的變化而產生磁場,就會在這個環狀線纜上產生感生電流,這個電流倒是不大,但疊加在一個弱信號上、或者疊加在一個被采樣的模擬信號上,數據失真則在所難免,解決方法簡單得很,將去流和回流的電線對擰結一下,有效減小環路面積,也可以將內部線纜改成帶屏蔽層的也可以,都是舉手之勞而已。
以上說的是機械和電路上的,其實軟件上也有可以做工作的地方,如果一個單片機,輸出一個控制信號給繼電器,控制一個電磁閥工作,大電流的沖擊就容易產生輻射和耦合干擾信號出來,這個時候總線上的信號容易被串?dāng)_到,如果在輸出大電流信號的時候,程序控制上關閉總線上的數據傳輸,就比如知道今天刮大風,我們可以先不出門,這陣風過去再出去。
通過布局可以減少電磁干擾,電磁兼容有三個要素,干擾源、干擾路徑、敏感電路,利用機架、空間布局,讓干擾源和敏感電路遠離一點,尤其是容易引入干擾或輻射干擾信號的線纜,就會在沒有增加任何內成本的基礎上,讓干擾降低。
我們都知道溫度高會對產品可靠穩定工作產生較大影響,這也可以通過布局解決,讓怕熱的器件遠離熱源,讓熱源的器件在出風孔附近,這樣散出的熱量只影響它自己。電路安裝服從空氣流動方向,進風口→放大電路→邏輯電路→敏感電路→集成電路→小功率電阻電路→有發熱元件電路→出風口,構成良好散熱通道;發熱元器件在機箱上方,熱敏感元器件在機箱下方,熱源器件緊貼裝在機箱金屬殼體上散熱等等。
不花錢的可靠性設計方法還有挺多,但確實需要花些腦細胞,也需要些時間的積累和實踐的經歷經驗體會,這些倒還好辦,最怕的還是畏難情緒,怕沒有專業的人,怕沒有資深的經驗和水平,怕沒有錢來做可靠性,怕是沒用的,我們唯一的選擇就是勇敢地去實踐,只要努力了,我們就會有機會。如果這個過程需要技術上的幫助,該知道找誰吧?
