降壓型穩壓器的過壓/流保護電路設計詳解

發布時間:2014-07-04 責任編輯:sherryyu

【導讀】總線電壓浪涌不僅對 DC/DC 轉換器構成危險,也對負載帶來威脅。傳統的過壓保護方案采用熔絲,其動作速度和可靠性均未必足以保護。一種較好的解決方案是可準確和快速地檢測過壓情況,隨后通過迅速斷接輸入電源并利用一條低阻抗通路釋放負載上的過電壓來做出響應。下面為大家介紹這么一種負載電路保護的解決方案。

總線電壓浪涌不僅對 DC/DC 轉換器構成危險,也對負載帶來威脅。傳統的過壓保護方案采用熔絲,其動作速度和可靠性均未必足以保護。諸如FPGA、ASIC  和微處理器等負載。一種較好的解決方案是可準確和快速地檢測過壓情況,隨后通過迅速斷接輸入電源并利用一條低阻抗通路釋放負載上的過電壓來做出響應。借助 LTM4641 中的保護功就可做到這一點。

電源和保護 Protection

LTM4641 是一款 4.5V 至 38V 輸入、0.6V 至 6V 輸出、10A 降壓型μModule® 穩壓器,其具有高級輸入和負載保護選項,包括:

(A) 輸入保護

具閉鎖門限的欠壓閉鎖、過壓停機;
N 溝道過壓電源中斷 MOSFET 驅動器 ;
能利用少量的外部元件構成浪涌抑制器。

(B) 負載保護

穩健、可復位的閉鎖過壓保護。
N 溝道過壓放電功率 MOSFET 驅動器。

此外,針對下列故障的跳變檢測門限是可定制的:輸入欠壓、過熱、輸入過壓和輸出過壓。特定的故障情況發生時可設定為閉鎖或遲滯重啟響應 ——或者停用。

輸出過壓和負載保護

電源和半導體控制 IC 行業中的常用輸出過壓保護方案是接通同步 (底端)  MOSFET。這種方法可在嚴重的負載電流下降過程中提供某些過壓保護,但在避免負載遭受諸如高壓側功率開關 MOSFET  短路等真實的故障情況則并不是非常有效。如圖 1 所示,當把一個輸出放電 MOSFET (MCB) 和一個輸入串聯 MOSFET (MSP)  配合起來使用時,LTM4641 可提供同類最佳的輸出過壓保護。

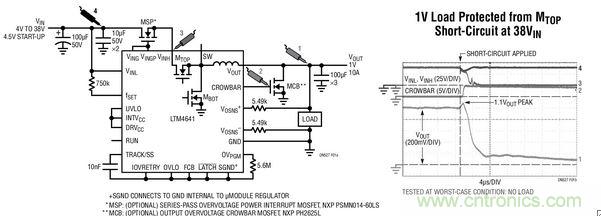

當頂端 MOSFET MTOP 發生故障 (因而在 VIN 和 SW 節點之間引起短路) 時的 CROWBAR 和 VOUT 波
圖 1:具輸入斷接和快速放電輸出過壓保護功能的 LTM4641
[page]

MCB 是一個任選的外部放電器件,其位于 VOUT 上。假如輸出電壓超過了一個可調門限(默認值為高出標稱值  11%),則 LTM4641 立即將其 CROWBAR 輸出邏輯拉至高電平 (響應時間的最大值為 500ns)  并閉鎖其輸出電壓:功率級變至高阻抗狀態,而且內部頂端和底端 MOSFET 均被閉鎖。CROWBAR 輸出接通  MCB,對輸出電容器進行放電并防止輸出電壓發生任何進一步的正向擺動。

MSP 被置于輸入電源 (VIN) 和 LTM4641 的功率級輸入引腳 (VINH) 之間,并被用作一個可復位的電子式電源中斷開關。當 LTM4641 的內部電路檢測到某種故障狀況,例如一個輸出過壓(OOV) 情況,MSP 的柵極在 2.6μs (最大值) 內放電,而 MSP 關斷。于是輸入電源與 LTM4641 的功率級輸入 (VINH) 斷接,從而可阻止有害的 (輸入) 電壓到達昂貴的負載上。另外,LTM4641 還采用一個獨立的基準電壓以產生一個 OOV 門限 (與控制 IC 的帶隙電壓分開)。

圖 1 示出了當頂端 MOSFET MTOP 發生故障 (因而在 VIN 和 SW 節點之間引起短路) 時的 CROWBAR 和 VOUT 波形。CROWBAR 在 500ns 內變至高電平,并接通 MCB 以將輸出短路至地。VOUT 不可以超過規定輸出電壓的 110%。

輸入過壓和欠壓保護

LTM4641 具有輸入欠壓和過壓保護功能,其跳變門限可由用戶設定。請參閱圖 2。

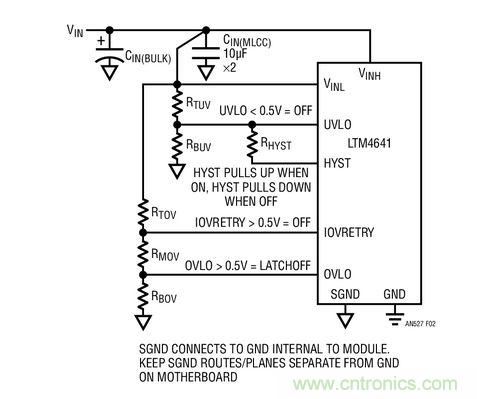

用于設定輸入 UVLO、IOVRETRY 和 OVLO 門限的電路
圖 2:用于設定輸入 UVLO、IOVRETRY 和 OVLO 門限的電路


UVLO 引腳直接將信號饋入一個比較器的反相輸入端,其跳變門限為 0.5V。當 UVLO 引腳電壓降至低于 0.5V  時,開關動作被禁止;當 UVLO 引腳電壓超過 0.5V 時,可恢復執行開關動作。IOVRETRY 和 OVLO  引腳各自直接將信號饋入跳變門限為 0.5V 之比較器的同相輸入端。當 IOVRETRY 引腳電壓超過 0.5V 時,開關動作被禁止;當  IOVRETRY 引腳電壓降至 0.5V 以下時,開關動作可恢復。當 OVLO 引腳電壓超過 0.5V 時,開關動作被禁止;而當 OVLO  引腳電壓隨后降至低于 0.5V 時,開關動作則要到鎖存器被復位之后才能恢復。這三個引腳為定制 LTM4641 的運行方式提供了附加的靈活性。
[page]
效率

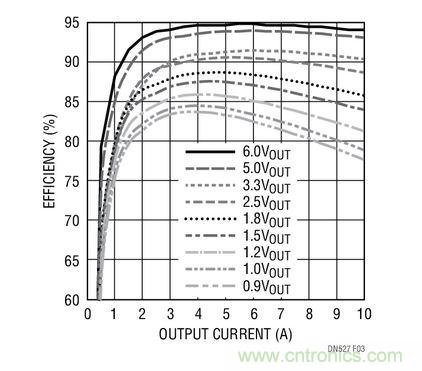

圖 3 示出了當采用 12V 的典型輸入電壓時 LTM4641 的效率曲線 (針對圖 1 所示的電路)。盡管內置了所有這些保護電路,LTM4641 仍能實現高效率。
當采用 12V 的典型輸入電壓時 LTM4641 的效率曲線
結論

LTM4641 μModule 穩壓器可監察輸入電壓、輸出電壓和溫度狀況。該器件能夠提供全面的電氣和熱保護功能,從而避免處理器、ASIC 和高端 FPGA 等負載遭受過大電壓應力而受損。
