有穩壓充電回路的蓄電池保護器電路設計
發布時間:2014-07-05 責任編輯:sherryyu
【導讀】蓄電池充電發生的爆炸案件不在少數,特別是在高溫的夏天充電和邊玩邊充電的情況下。本文介紹了一款基于555構成的有穩壓充電回路的蓄電池保護器電路圖設計方案,詳細的介紹了功能原理,供大家學習。

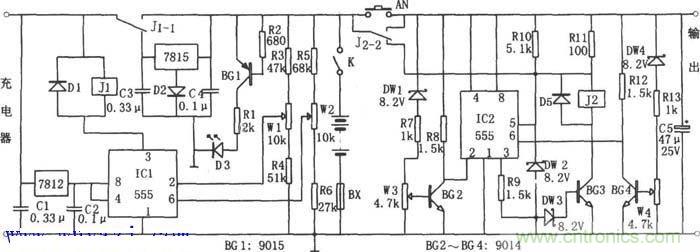

穩壓充電回路的蓄電池保護電路包括充電保護和放電保護兩部分。
充電保護電路主要由IC1(555)、7812、7815等組成。其中7812供給IC1穩定的 12V電壓。剛充電時,觸點J1-1閉合,對蓄電池進行充電。當充至 15V時,IC1因②、⑥腳為高電平而發生復位,③腳輸出的低電平使J1吸合,蓄電池通過斷開觸點J1-1、7815進行放電。當蓄電池端電壓隨放電降低且降至13.2V時,IC1因②腳電位低于l/3VDD=4V而發生置位,③腳輸出的高電平使J1釋放,電池又通過閉合觸點J1-1充電。
放電保護電路由IC2(555)和BG2、BG3、BG4等組成。當蓄電池放電至10.5V時,經穩壓管DW1、DW4穩壓后使BG2、BG4截止,IC2因②、⑥腳為高電平而發生復位,③腳輸出的低電平使BG3截止,繼電器J2釋放,觸點J2-2斷開(向下),實現放電保護。當電池電壓大于11.5V時,IC2置位,BG3導通,J2吸合,負載才得電工作。
當負載發生短路時,IC2因④腳為低電平而被強制復位,J2釋放,實現短路保護。
