分享:洗衣機保護電路原理圖

發布時間:2014-07-09 責任編輯:sherryyu

【導讀】洗衣機幾乎是每個家庭不可缺少的,每每遇見洗衣機壞掉去修理耗時也耗錢。本文分享一個洗衣機保護電路原理圖,家里如果有技術人員,可以根據這個原理圖,去修理洗衣機因過載或因漏水而燒壞電機。為你節省一筆開銷。

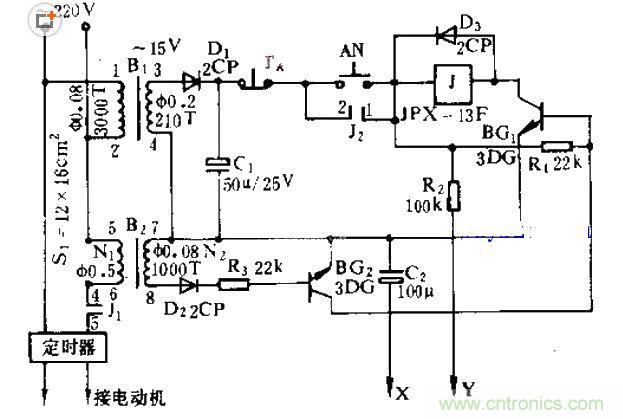

洗衣機保護電路原理圖如下:
洗衣機保護電路原理圖

該保護電路可防止洗衣機過載或因漏水而燒壞電機。電路如圖所示,按下AN電源接通,BG1導通,繼電器J吸合,其常開觸點J1和J2閉合,洗衣機正常運行。此時電動機電流小,與電機串聯的變壓器B2通過的電流也小,其次級感壓低,不足以使BG2導通。若電機過載或卡死,B2次級感應電壓增高,BG2導通,BG1截止,繼電器J釋放,觸點J1,J2斷開,切斷電源。X,Y引出兩要導通線,端頭衷以海綿等易浸潤物,固定在桶底的轉軸旁。漏水時,X,Y間電阻減小,電源電壓通過R2,X,Y加到BG2基極使之導通,BG1截止,繼電器J釋放,切斷電源,洗衣機不能啟動。
