挑戰

無論是傳統汽車和新能源汽車，安全、綠色、舒適的汽車電子系統是共同的訴求，汽車安全性包括零失效、功能安全和自診斷模塊；環境友好性指通過車載網絡的使用來減輕車重，從而降低能耗，還包括采用環保材料和工藝；強大的圖形圖像處理技術，直觀友好的人機界面都為駕駛者帶來舒適的駕駛體驗。

汽車中電子器件的技術含量和數量是衡量汽車性能一個重要標志。隨著人們對駕駛的舒適性、安全性、娛樂性和經濟性的要求日益苛刻，使汽車電子系統變得更加復雜，汽車中電子器件的數量也越來越多。ABS、電子點火系統、氣囊保護和倒車?yán)走_(dá)等許多功能現已被當作標準配置，而這還遠遠不夠，因?yàn)槿藗儗Ω珳?zhǔn)的汽車控制和娛樂享受的追求沒有停歇。

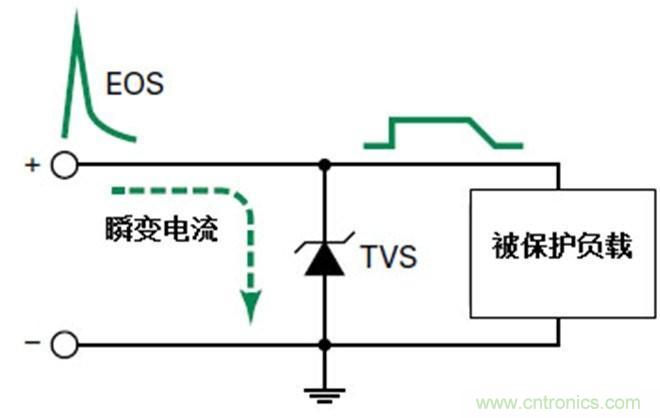

然而，汽車電子的設計者在系統設計過程期間，將面臨眾多的技術挑戰，包括設計各種克服電氣危害的電路保護方法。這些系統中電氣危害的三大主要來源是靜電放電（ESD）、雷電以及電力電子電路中的開關性負載。克服破壞車輛電子設備的瞬態浪涌是設計過程中最大的挑戰。

解決方案

汽車電子電路保護包括消除瞬態浪涌，因其將損害控制單元、娛樂系統電子設備、傳感器、噴油嘴、閥門、電機、12/24/42V傳動系統和水解控制器等等。

Littelfuse瞬態電壓抑制器（TVS）保護什么？

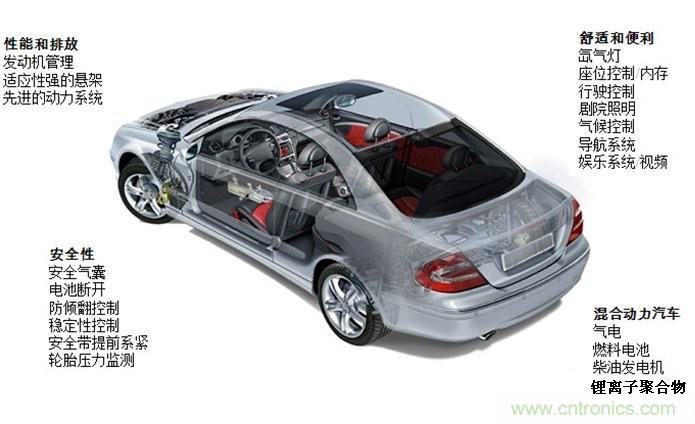

如圖1所示，力特瞬態電壓抑制器為車輛的四大主要類型系統提供保護：安全性系統、高性能系統和低輻射、舒適系統和便捷系統，以及混合動力汽車系統。

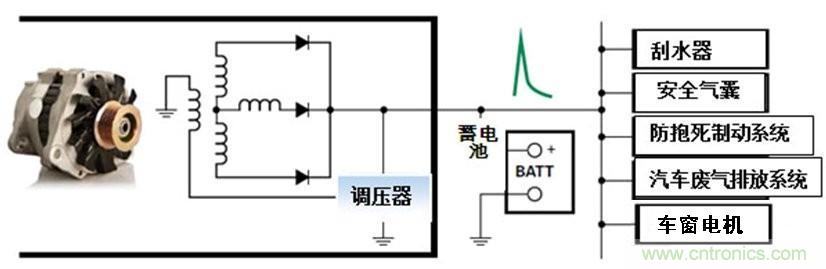

現代汽車設計中，所有車載電子設備連接到電池和交流發電機上。如圖2所示，交流發電機的輸出不穩定，用于為車輛其它系統提供電力前，要求進一步調試。今天，大部份交流發電機具有穩壓二極管，從而防止負載波動引起的浪涌電壓；但是，這些遠遠不夠。啟動或切換感性負載期間，因?yàn)閿嚅_電池，從而產生尖峰電壓或瞬變，如不糾正，這些瞬變會沿著電力線傳輸，導致個人電子設備和傳感器出現故障或永久性破壞車輛電子系統，從而影響整體可靠性。

汽車瞬態浪涌（非ESD）標準TPSMA6L

Littelfuse是瞬態電壓抑制二極管產品的主要供應商。LittelfuseTPSMB和TPSMA6L系統瞬態電壓抑制二極管可為敏感電子設備提供二次瞬態電壓保護、因負載變化引起的瞬變和其它瞬變電壓事件。汽車級TVS系列以小封裝提供優越的電氣性能，允許設計者升級他們的電路保護，而勿須更改其現有設計包裝，或在新電路布局中，提供更有力的保護方案。

交流發電機/調壓器組裝（實際電路全波整流）


12V/24V系統中，負載變化引發的電壓波動要求高能瞬態電壓抑制二極管。

汽車市場有兩大主要標準，概述了瞬態浪涌的防護：日本、美國和國際市場的JASO和ISO7637-2（浪涌）測試。JASO A-1 闡述了14V車輛系統的測試條件；JASO D-1闡述了27V車輛的測試條件。

以下測試標準是國際和美國的測試標準，包括負載變化、開關瞬變和靜電放電威脅。

國際標準ISO 7637：

• 適用于公路車輛— 通過傳導和耦合進行電氣干擾。

美國國家標準：

• SAE（汽車工程師學會）J1113

• GM 9105、ES-F2af-1316-AA 福特 （偉世通）

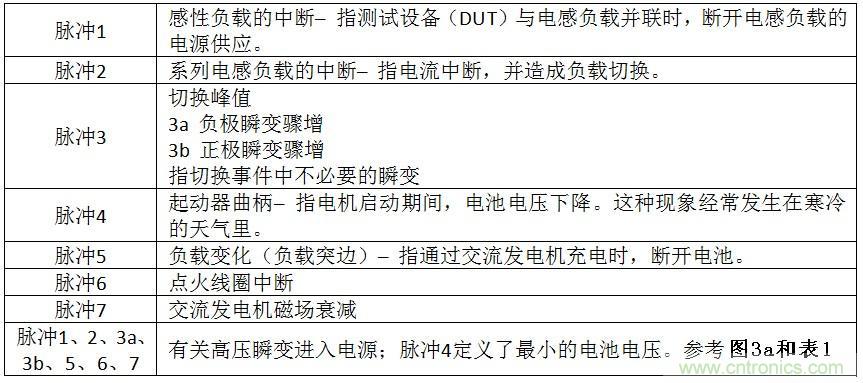

關于ISO7637-2 脈沖的更多信息：

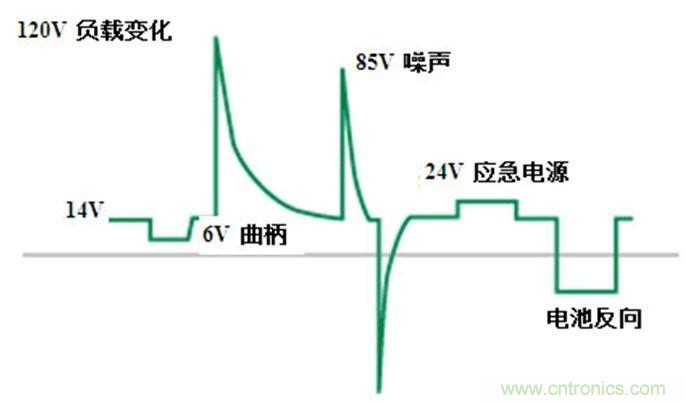

汽車電磁兼容瞬變要求

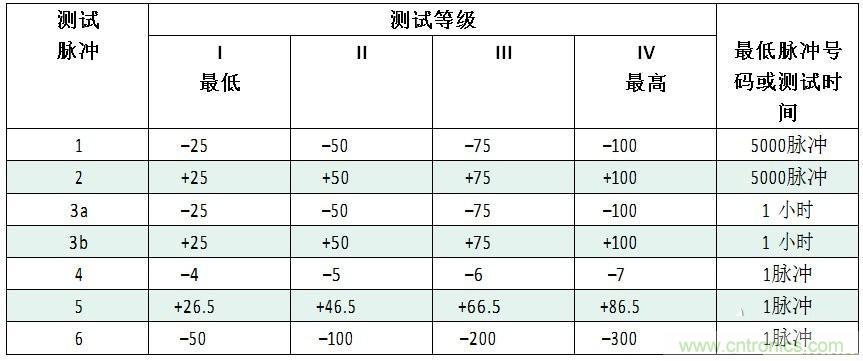

汽車環境測試級別

• 各脈沖的四種性能級別

–不同 o/c 電壓

–負極和正極

–脈沖持續時間 0.1–400ms

–單一脈沖和脈沖串

–瞬變電壓抑制及其工作模式

如圖3所示，瞬態電壓抑制二極管TPSMA6L15A被置放于電子控制單元、傳感器、安全氣囊、控制器、電機等等之前的保護。交流發電機向電子設備供電時，瞬態電壓抑制二極管將防止不希望的瞬變，從而允許直流操作12-14V電壓的電氣系統。

汽車總線保護

目前最流行的通信總線標準是CAN和LIN母線。

CAN總線（控制區域網絡）是一種汽車總線標準，旨在允許微控制器和設備在車輛內相互通信，而勿須主機。

CAN 總線是一種以信息為導向的協議，專門為汽車應用程序設計，但目前同樣在其它區域使用，如航空航天、工業自動化和醫療設備。

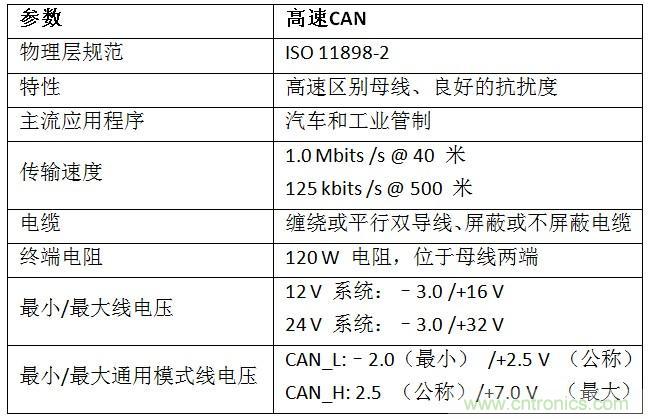

流行的高速CAN總線協議屬于ISO11898-2，在嚴酷環境下，該區別協議適用于高速（1.0Mbps）和中速（125Kbps）的應用程序。

ISO11898-2母線由CAN_H 和 CAN_L數據線以及共同接地信號組成。其有12V和24V系統，配備不同的總線電壓。 LIN （本地連接網絡）總線標準是串行網絡協議，用于車輛元件之間的通信。隨著車輛中技術和設施實現的增長，引發對廉價串行網絡的需求，因?yàn)槭褂肅AN母線實現汽車中各元件的通信太昂貴。歐洲汽車制造商開始使用不同串行通信拓?fù)?，?dǎo)致兼容性問題。

新LIN規范首次完全執行版本（LIN版本1.3）于2002年11月出版。2003年9月，引入版本2.0擴張其兼容性，并提供額外的診斷特點。

LIN同樣可被用在車輛電源線，配備特殊DC-LIN收發器，這在目前汽車世界中很常見。 CAN 和 LIN母線應用程序之間的差異

控制區域網絡（CAN）系統處理自動力方向盤到臨界驅動列車引擎計算機和傳輸間通信的所有事務。

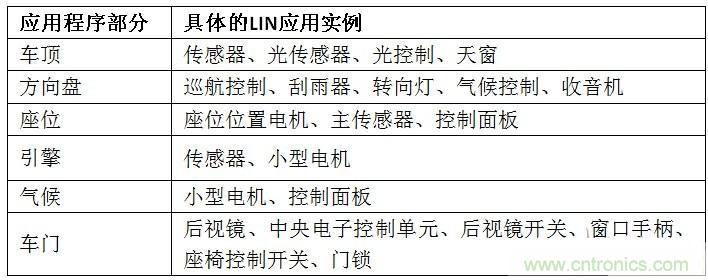

本地網絡連接（LIN）系統處理簡單的機電功能，如移動電動座椅和切換巡航控制。

汽車世界中，對CAN/LIN 母線的威脅

由于CAN/LIN母線是汽車內各類控制和監控功能的雙線式通信總線，浪涌進入兩條電線中的可能性極大，從而造成CAN/LIN收發器故障。以下是這兩個總線的保護方法。

CAN 母線保護示意圖

如圖4所示，TPSMB30CA瞬態電壓抑制二極管目的是在共模（配備24V系統）中保護兩條CAN母線，免受浪涌事件影響。TPSMB24CA是一根600W雙向瞬態電壓抑制二極管，25.6V反向平衡電壓和41.4V最大嵌位電壓。保護CAN母線而勿須削弱CAN信號是非常理解的。12V CAN系統中，使用兩根TPSMB15CA瞬態電壓抑制二極管，而不使用TPSMB24CA。

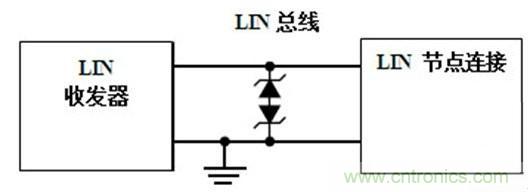

LIN 母線保護示意圖

LIN收發器的信號范圍是+24 /–15V，數據率是2.4kbps 至 20kbps。如圖5所見，需要雙向非對稱瞬態電壓抑制二極管配置，從而在不同模式中，保護兩根電線。

TPSMA6L24A/TPSMA6L15A 瞬態電壓抑制二極管連接反串行模式中，以便出現浪涌事件時，保護兩根電線。TPSMA6L瞬態電壓抑制二極管是一個600W器件，安置在小型DO-221AC包裝中。相同功率處理能力的可選解決方案應是增加一個TPSMB30CA（雙向），以保護LIN總線。
[page]

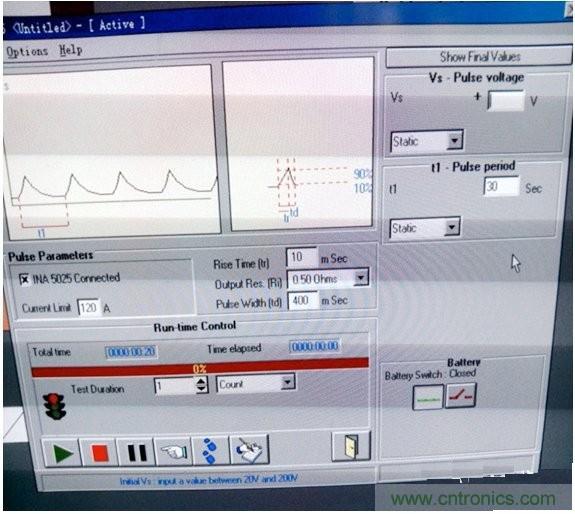

ISO763-2 脈沖 5a測試

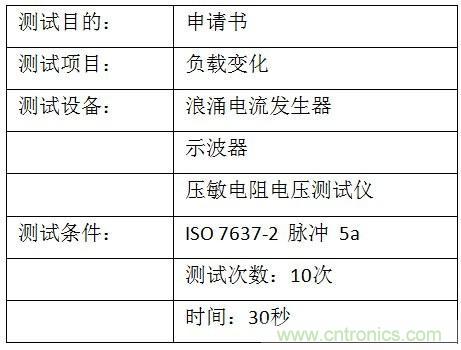

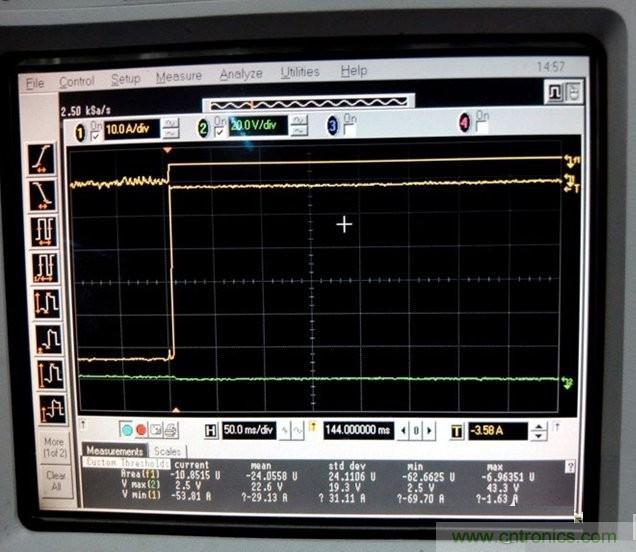

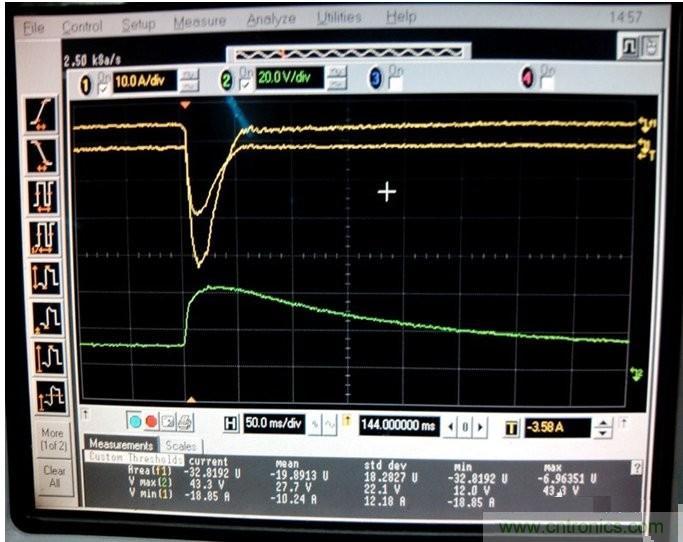

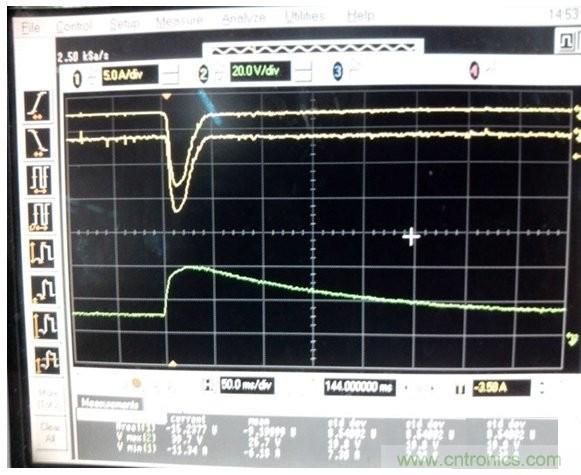

脈沖5a在力特33V VBR（飽和電壓）瞬態電壓抑制二極管的測試如下。

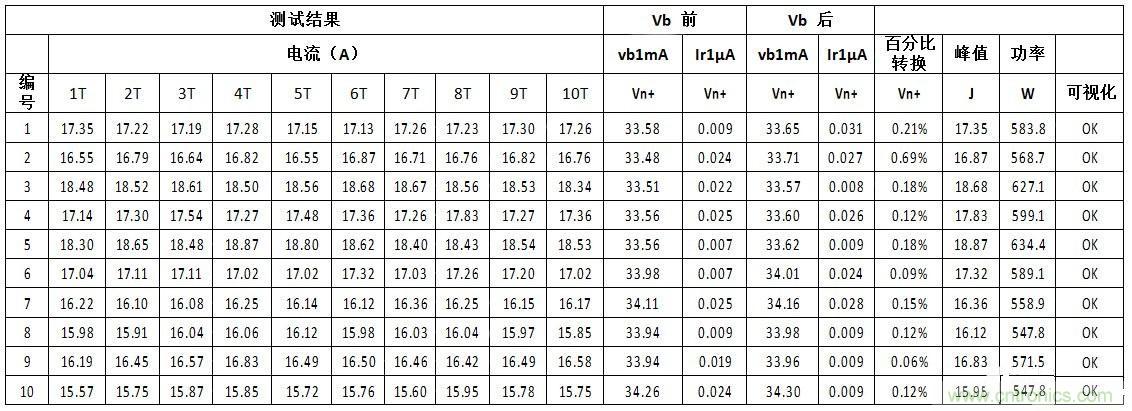

結果表明，33V VBR瞬態電壓抑制二極管就操作而言，10次均通過ISO7637-2脈沖5中測試標準。測試前后，啟動電壓的變化非常小，可忽略不計（<0.2%）。

瞬態電壓抑制術語

反向工作電壓

使用單向瞬態電壓抑制二極管的情況下，反向工作電壓是“堵塞方向”中適用的最大峰值電壓，沒有明顯電流。雙向瞬變的情況下，可適用兩個方向。其具有相同的定義，即最大關斷狀態電壓或最大工作電壓。

啟動電壓

指定DC測試電流中測量的電壓，通常是1mA。通常定義指定最小或最大值。

峰值脈沖功率

以瓦或千瓦表示，1ms脈沖寬度。IPP乘以VCL。

最大嵌位電壓（VC或VCI）

經受到電大峰值脈沖電流時，整個保護器測量的最大電壓。

峰值脈沖電流（IPP）

峰值脈沖電流（IPP）確認瞬態電壓抑制二極管可抵擋不受損壞的最大電流。所需IPP僅可通過區分峰值瞬變電壓除以電源阻抗決定。注意瞬態電壓抑制二極管的失效是短路；如果因瞬變大于數據表規范，而使瞬態電壓抑制二極管出現故障，電路仍是受保護的。
