一款超溫及降溫都可報警的電路設計
發布時間:2014-10-19 責任編輯:mikeliu
【導讀】本文分享的是一款超溫及降溫報警器電路設計,該電路是由CD4011四與非門集成電路構成的超溫與降溫報警器,供監視恒溫箱的溫度用。當恒溫電路發生故障或停電,箱內溫度高于或低于所允許的范圍時,它均能發出警報聲,提醒人們注意采取相應措施。
這是一只由CD4011四與非門集成電路構成的超溫與降溫報警器,供監視恒溫箱的溫度用。當恒溫電路發生故障或停電,箱內溫度高于或低于所允許的范圍時,它均能發出警報聲,提醒人們注意采取相應措施。該電路具有0.1℃的分辨能力。

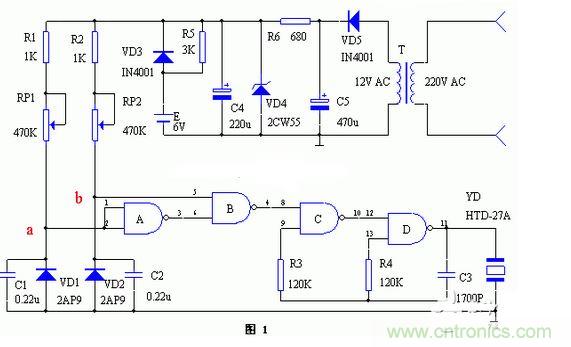

二極管VD1和VD2均置于恒溫箱內,當箱內溫度低于下限值時,圖中a點電位大于門A輸入端的閾值電壓U,門A輸出端為低電平,使門B輸出高電平,這時由門C、門D組成的多諧振蕩器起振,壓電片發出報警聲;當箱內溫度高于上限值時,b點電位小于門 B閾值電壓U,也可使門B輸出高電平,壓電片YD發出報警聲。只有當箱內溫度處于上、下限之間的值時,YD才不會發出聲響。分別調節RP1和RP2的值可分別改變下限和上限值。電源電路為交直流兩用電源,E是備用電源,當交流電源停電時,VD3導通,備用電源對電路供電,由于本電路耗電甚微,備用電源可用層疊電池,以減少體積。
