完曝!iphone手機防盜電路是怎么設計的?
發布時間:2014-10-21 責任編輯:sherryyu
【導讀】手機成為生活必需了現在,隨之的手機盜竊帶給人的困擾也越加多了。iPhone手機獨特的防盜讓人們更加向往,但是價格的昂貴讓人望而卻步。這里小編向大家曝iphone手機防盜電路是怎么設計的?希望讓有興趣的童鞋一飽眼福。
隨著社會經濟的發展和人們生活水平的提高,手機因其實用性和功能的多樣性,成為了人們生活中的必需品。而隨之而來的是手機盜竊帶給人的困擾,不但使人們的經濟財產受到損失,而且人們的個人隱私得不到保護。所以,手機防盜也成為了人們較為關注的事情。
手機防盜報警的設計與實現,該電路主要包括報警信號的產生、處理以及輸出等三個方面具體實現電路,分析可知,搞電路具有較好的報警防盜效果,適合各種品牌的手機防盜設計,具有較強的實用性。 另外,該系統具有很強的可調節性,較為方便。

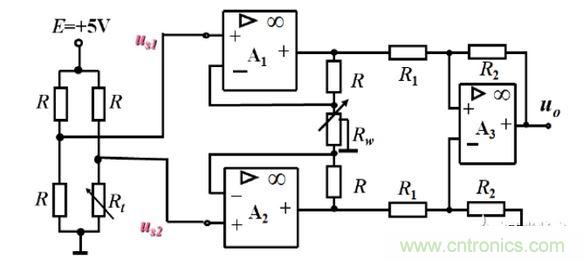

電路組成:
(1)信號采集電路。主要由一個壓敏傳感器(壓敏電阻),和三個通用電阻組成壓敏傳感電橋。該電橋由手機內置電池供電,電量消耗小。
(2)處理電路。處理電路由三級放大電路組成。
(3)輸出電路。由一個輸出端和并聯報警器組成。

工作原理:實現電路對壓力的感應。其功能的實現主要利用壓敏傳感器接受手機收到的壓力,當壓敏傳感器受到壓力刺激時,則電橋的平衡就會被打破。便會產生一個微弱的電壓Ui。把該微弱電壓輸入到處理電路,即三級放大電路中,Ui通過A1,A2兩個運放之后,把微弱電壓經過處理,傳送到運放A3德的同相輸入端和反相輸入端。通過Rw可以調節A3同相和反相輸入端的電勢差,從而改變放大電壓。即可通過Rw對輸出進行調節。經過A3運算放大器的放大器作用。在輸出端產生一個大的電壓,該電壓可對報警器進行供電,使報警器報警。產生的大電壓對人體也會產生刺激作用。從而產生防盜效果。
各個元器件的功能:壓敏傳感器和三個R電阻:組成平衡電橋。壓敏傳感器用以接受外界壓力;電阻器具有分壓和限流的功能。繼承運算放大電路:用以放大微弱信號
