揭曉:如何選型LED照明保險絲抵抗開機脈沖

發布時間:2014-11-10 責任編輯:sherryyu

【導讀】從事電源電路設計的朋友都知道,設計LED照明電源其中一個需要考慮的重要因素就是開機瞬間所導致的開機脈沖,這就要求在保險絲的選擇上考慮眾多因素,如果選型不當,開機脈沖就會把保險絲沖斷,導致燈點不亮。那么為什么會有開機脈沖?哪些元件又會影響開機脈沖?又該怎樣保證保險絲開機不斷?小編將在下文中一一揭曉。

為什么會有開機脈沖?

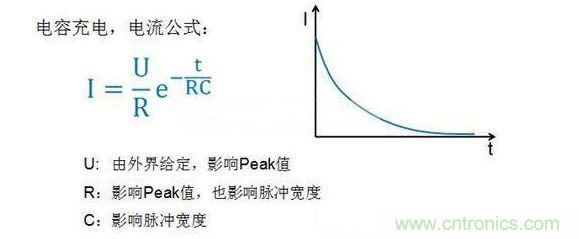

由于LED 照明電源一般都是開關電源,而開關電源一般都會使用較大的電容濾波,由于開機瞬間電容充電而形成一個較大的電流尖峰。從理論上來看,電容充電的影響因素有3個:
LED 照明電源
哪些元件影響開機脈沖?

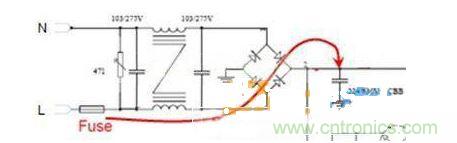

由于LED照明電路,在整流橋之前比較類似,所以針對LED照明輸入電路來逐一分析影響因素:
哪些元件影響開機脈沖
Fuse、 PCB走線、整流橋,此3部分只影響參數R。如果總阻抗增加,會降低Peak值,同時增加脈沖寬度。MOV,無影響;X電容,會影響C和R,但是與濾波電 容相比,X電容往往非常小,可以忽略不計。所以也可以認為無影響。電感,本身帶有阻抗與電感;所以一方面影響脈沖的Peak,另外也會起到延長脈沖的作 用。在實際使用中,影響比較大一些。

濾波電容,由于電容量與ESR的存在,導致濾波電容的大小和種類的不同,開機脈沖的Peak與實際寬度也不一樣。濾波電容是實際使用中對于開機脈沖影響最大的電源元件。

PFC:帶有PF值要求的電路,往往使用更小的濾波電容,同時還會存在補償電路,所以開機脈沖往往非常小。
[page]
實際開機波形的測試

由于電網電壓是正弦波,隨著相位的不同,電源的開機脈沖也不同,所以我們選擇在90°相位情況下測試。

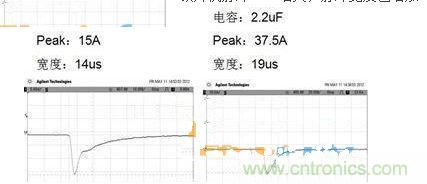

(1)電容增大,由于ESR和容量的共同影響,導致開機脈沖Peak增大,脈沖寬度也增加。
實際開機波形的測試

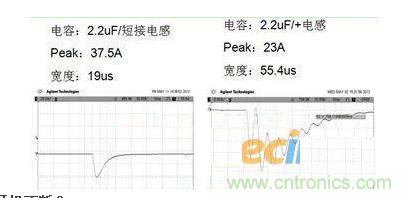

(2)使用色碼電感后,由于阻抗與電感的共同作用,改變了波形的形狀,同時降低了脈沖的Peak電流值。
實際開機波形的測試
[page]
如何保證保險絲開機不斷?

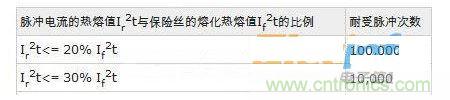

每次脈沖沖擊保險絲,保險絲都會受到一定的損傷,經過多次反復沖擊保險絲就會熔斷。以下為AEM產品耐受沖擊次數的表格:
如何保證保險絲開機不斷
如果要保證保險絲承受10萬次的電源開機脈沖沖擊而不斷,那么要選擇保險絲的I2t開機脈沖能量的5倍以上。以2.2uF電容無電感的脈沖波形為例,計算開機脈沖能量=(37.5)2*0.000019*1/2=0.013,只要選擇保險絲I2t ,0.065(0.013*5)即可保證保險絲可承受冷開機情況下10萬次脈沖。如果考慮熱開機情況,那么需要考慮溫度折減系數,以AEM產品為例,在 105℃狀態下,大約只折減80%,也就是說,如果要達到熱開機10萬次,保險絲不斷,那么只要選擇保險絲的I2t)0.081(0.065/80%)。

有很多工程師朋友因?yàn)槭褂昧?xí)慣而較多的采用慢斷型保險絲,實際上對于LED照明來說快慢斷保險絲均可滿足要求,只要在選型的時候注意保證保險絲的I2t開機脈沖的6.5倍即可保證熱開機10萬次不斷。
