自從進入市場以來，CMOS 單電源放大器就給全球單電源系統設計人員帶來了極大優勢。影響雙電源放大器總諧波失真 + 噪聲 （THD+N） 特性的主要因素是輸入噪聲與輸出級交叉失真。單電源放大器的 THD+N 性能也源自放大器的輸入輸出級。但是，輸入級對 THD+N 的影響可讓單電源放大器的這一規范屬性變得復雜。

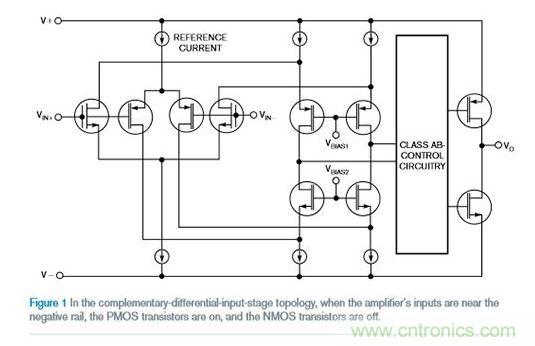

有幾種單電源放大器拓?fù)淇稍谡麄€(gè)電源中接收輸入信號。在互補型差分輸入級拓?fù)渲校?dāng)放大器輸入接近負軌時，PMOS 晶體管導通，NMOS 晶體管關斷（圖 1）。當放大器輸入接近正軌時，NMOS 晶體管導通，PMOS 晶體管關斷。

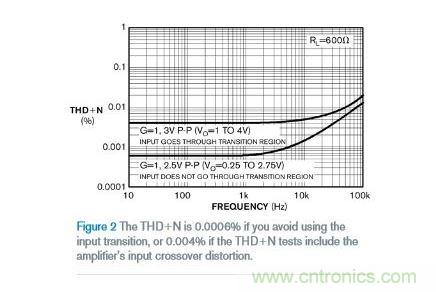

這種設計拓?fù)湓谡麄€(gè)共模輸入范圍內會對放大器失調電壓產生極大的變化。在接近接地的輸入?yún)^(qū)域，PMOS 晶體管的失調誤差占主導地位。在接近正電源的區域，NMOS 晶體管對成為主導失調誤差。當放大器輸入穿過這兩個區域時，這兩個對都會導通。結果就是輸入失調電壓在兩級之間變化。當 PMOS 和 NMOS 晶體管都導通時，共模電壓區域大約為 400mV。這種交叉失真現象會影響放大器的 THD。如果將互補型輸入放大器采用非反相配置進行配置，輸入交叉失真就會影響放大器的 THD+N 性能。例如，在圖 2 中，如果不使用輸入轉換，THD+N 為 0.0006%。如果 THD+N 測試包含放大器的輸入交叉失真，THD+N 為 0.004%。您可通過使用反相配置來避免這類放大器的交叉失真。

另一個產生 THD+N 的主要因素可能是運算放大器的輸出級。單電源放大器的輸出級通常具有一個 AB 拓?fù)?。隨著輸出信號從一個電軌掃過另一個電軌，輸出級也會出現類似于輸入級的交叉失真，此時輸出級在晶體管間切換。一般來說，通過輸出級的較大靜態電流可降低放大器的 THD。放大器的輸入噪聲是造成 THD+N 的另一個因素。高輸入噪聲、高閉環增益或這兩者的存在，都會提高放大器的整體 THD+N 水平。



為了優化互補型輸入單電源放大器的 THD+N 性能，可將放大器放在反相增益配置中，并保持低閉環增益。如果系統需要將放大器配置為非反相緩沖器，那就更適合使用具有單差分輸入級和充電泵的放大器。
