凌力爾特推出28V低損耗電源通路控制器
發布時間:2015-03-18 責任編輯:susan
【導讀】近日,凌力爾特公司宣布推出低損耗電源通路控制器LTC4412,該控制器具有最新高可靠性和軍用溫度級版本 ,是堅固的“理想二極管”電源通路控制器。LTC4412 可同時實現多個輸入 DC 電源的低損耗 “合路” 操作。
LTC4412 20mV 的正向電壓至少比肖特基二極管低 10 倍。因此,由于在那些需要于不同電源之間實現自動切換或負載均分的系統中大幅降低了功率損耗并減少了自發熱,該器件使效率提升了一個數量級。LTC4412 在大范圍使用條件下保證滿足性能規格要求,例如,在 2.5V 至 28V 工作電壓范圍內,工作結溫范圍達到 –55C 至 150C。
LTC4412 采用緊湊的 SOT 封裝,還提供電池反向和 MOSFET 保護電路。該器件提供數字控制輸入和開漏狀態輸出引腳以簡化與微控制器的接口。應用包括通常用多個輸入源供電的系統,例如大電流電源通路開關、不中斷電源、備份電池系統、邏輯控制電源開關、以及汽車和工業系統。
可以使用多個 LTC4412 器件實現多個電池之間的切換,或者用單個充電器給多個電池充電。LTC4412 狀態引腳 (STAT) 可用來控制第二個 P 溝道 MOSFET 電源開關,以便從二極管 “合路” 電路中去掉兩個肖特基二極管。該器件的 11µA 超低靜態電流不受負載電流影響。
LTC4412 采用扁平 SOT-23 封裝。E 級和 I 級版本具備 40°C 至 +85°C 的工作結溫范圍,高可靠性 H 級版本工作結溫范圍為 40°C 至 +155°C,軍用 MP 級版本工作結溫范圍則為 55°C 至 +150°C。

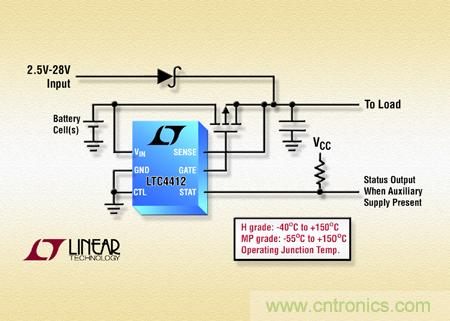

28V H 級和 MP 級 PowerPath 控制器
性能概要:LTC4412
電源 “合路” 二極管的非常低損耗型替代方案
極少的外部元件
DC 電源之間自動切換
簡化了采用多個電池時的負載均分
低靜態電流:11µA
3V 至 28V AC/DC 適配器電壓范圍
2.5V 至 28V 電池電壓范圍
電池反向保護
可驅動幾乎任何大小的 MOSFET 以滿足寬電流范圍要求
MOSFET 柵極保護箝位
手工控制輸入
扁平 (1mm) ThinSOT™ 封裝
