高級工程師分享:S參數震蕩原因總結
發布時間:2015-05-12 來源:王萍 一博科技 責任編輯:sherry
【導讀】S參數的震蕩是什么原因引起的呢? 從插損圖看到的震蕩其實就是傳輸能量大幅跌落,那么哪些原因會造成能量的損失呢?當然主要是反射,串?dāng)_。
S參數的震蕩是什么原因引起的呢? 從插損圖看到的震蕩其實就是傳輸能量大幅跌落,那么哪些原因會造成能量的損失呢?當然主要是反射,串?dāng)_。

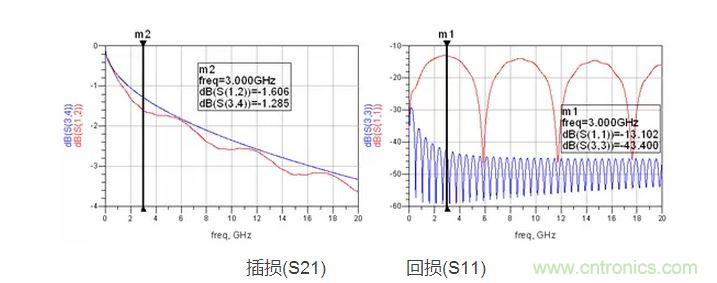

反射是由阻抗不匹配引起的,下圖藍色是一根阻抗完全匹配的傳輸線,紅色為中間有一段500mil的阻抗不匹配的傳輸線,兩根線是完全等長的,看震蕩出現了。由之前的反射詳解所述,阻抗不匹配長度對應了震蕩頻率,阻抗差異對應震蕩幅度。

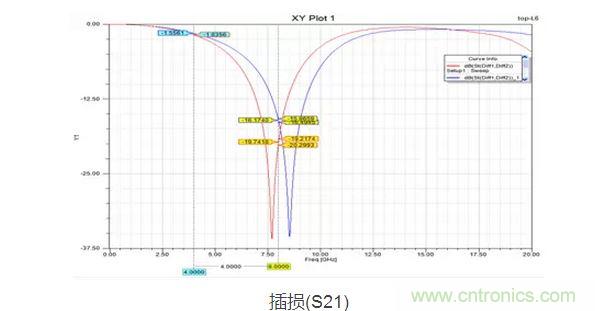

還有一個通道中震蕩最明顯的就是過孔殘樁,當殘樁長度為四分之一波長時,過孔處傳輸能量和反射能量疊加后互相抵消,造成了能量大幅跌落。所以對于高速信號傳輸,背鉆是最常見的優化方式
[page]

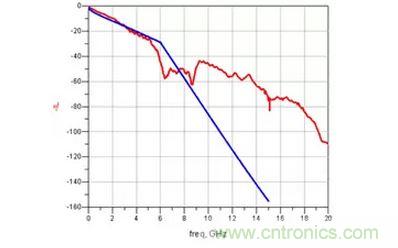

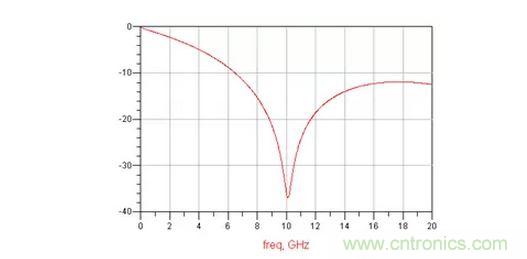

串?dāng)_本質就是能量耦合,能量耦合去了別處,自己的能量就少了呀??聪旅孢@幅圖,乍一看是不是認為又是哪個菜鳥設計人員沒有背鉆啊?

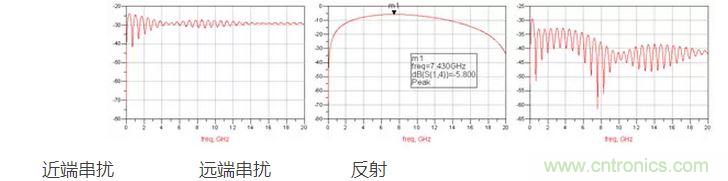

No,這是兩根間距10mil的微帶線其中一根的插損曲線。單根都是標準的50ohm喲。咋回事呢?看下圖,近端串?dāng)_和反射都是正常的,遠端串?dāng)_最大-5.8db,也就是50%的能量去別人家,吸血嗎?這要是靠的再近些,不是連渣都不剩了?
哈哈,所以高速信號不建議走單根微帶線,走差分線,我傳給你,你又還給我,大家兩不相欠。

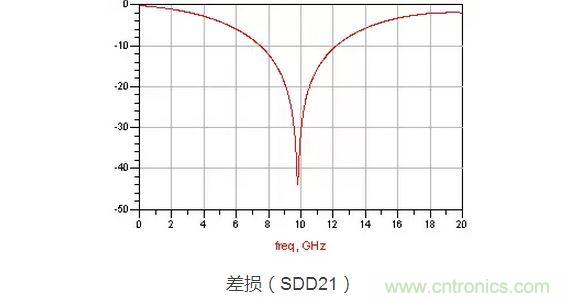

那都走差分線了,串?dāng)_不是問題,控制好阻抗就和震蕩揮揮手了嗎?嘿,我們差分線也是有要求的,好嗎?差分線最重要的就是模態轉換,影響模態轉換最直接的就是skew。親們,下圖也不是過孔諧振哦,而是當兩個差分線長度差距是300mil時的差分線插損。

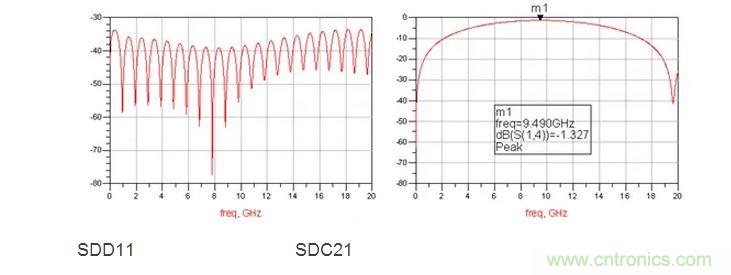

怎么這樣??!看下圖:
左圖顯示反射是沒問題的,反射能量都在-30db以下,問題在于差模都轉成共模了。我們都知道差分線是兩條傳輸線分別傳輸相位相反(相位相差180度)的信號,在接收端相減得到兩倍的幅值。如果兩根線不等長,就有一部分轉化為共模信號。300mil對應著10Ghz的二分之一波長。當長度差為二分之一波長,也就是兩信號相位差為零,那么接收端相減后差分能量全部陣亡,全變成共模了。
當然這是個極端情況,無論是哪位工程師也不能容忍差分信號長度差這么多,一般都是5mil以內。
