名家解析:SW腳和BOOST腳所組成的BUCK電路

發布時間:2015-05-27 責任編輯:echolady

【導讀】BUCK電路時實現降壓作用的降壓式變換電路。目前的電子電路設計,BUCK電路設計占據著相當大的比重。新手剛接觸電路設計最好也先從BUCK入手。本文解析的是由SW和BPPST腳組成的BUCK電路。

SW腳和BOOST腳所組成的BUCK電路

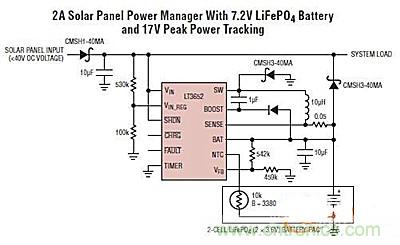

圖1 示例電路圖

如圖1所示,在分析之前先要搞清楚兩個問題。

第一,首先思考一下結合圖1中的IC內部框圖及BUCK電路的組成,而后再來分析這個IC。當然并不要僅僅局限于這個IC的外表,比如這個SW端內部結的是什么器件的什么位置?
第二,觀察BOOST內部連接到了IC的什么位置。

弄清楚了這兩個問題,再來對電路進行分析就不那么困難了。

結合圖1中的IC內部原理框圖來看,三極管也是一個開關管,他接在輸入跟SW之間,實際就是BUCK的開關管,SW輸出接電感及取樣電阻后到了電容,也就是BAT端的電容,而SW端對地的二極管就是BUCK的二極管。這是BUCK的基本拓?fù)錁?gòu)成,開關管、電感、二極管、電容。

至于BOOST端的電容及二極管,它的主要作用其實是IC的供電,由于BUCK的MOS管處于高端,需要一個浮地的驅動,估計這個供電就是這個端,工作原理是:當內部三極管不工作,BUCK二極管續流,此時SW端電壓可以認為是低,BOOST端電容通過二極管充電(因?yàn)槎O管另一端接的是輸出高端),電容電壓下端為正。當內部三極管工作的時候,SW基本等于輸入電壓,BOOST端電容上端就成了輸入電壓,下端已經充滿電,自然就比輸入電壓還高。比輸入電壓高類似升壓,所以稱呼為BOOST。實際就是高端驅動的供電。

經過以上的分析,就可以看出SW腳和BOOST腳組成的是否是BUCK電路。本篇文章更多的還是給出一種分析的方法和過程,而非僅僅給出答案來解答問題。希望大家在閱讀過本篇文章之后能夠有所收獲。
