技術支招:如何解決運放振蕩的問題
發布時間:2015-10-21 責任編輯:susan
【導讀】對工程師來說,電流源是不可或缺的器件,有很多人想做一個合用的電流源,而應用開源套件,就只是用一整套的PCB、元件、程序等成套產品,只需要將套件的東西焊接好,調試一下就可以了,這里面的技術含量能有多高呢?本文只從原理出發,指導大家做個人人能掌控的電流源。本文主要就是涉及到模擬部分的內容,而基本不涉及單片機。
加速補償——校正Aopen
校正Aopen是補償?shù)淖罴逊椒ǎ唵蔚腁open補償會起到1/F補償難以達到的效果,但并非解決一切問題。
如果振蕩由于po位于0dB線之上造成,可想到的第一辦法是去掉po。
去掉極點作用的基本方法是引入零點。

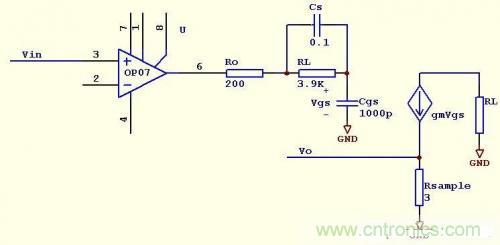

引入零點的最佳位置為Ro,Ro上并聯電容Cs可為MOSFET輸入端引入一個零點zo。
但Ro是運放內部電阻,無法操作,因此在Ro后添加一只電阻Rs,并將Cs與Rs并聯。
如果Rs》Ro,則可基本忽略Ro的作用。
增加Rs和Cs后,會使MOSFET輸入端的極點po和零點zo頻率分別為:
po=1/2pi(Cs+Cgs)Rs,zo=1/2piCsRs。

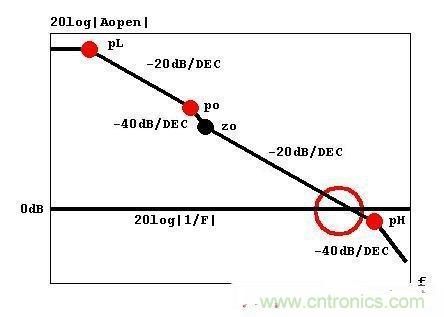

如果Cs》Cgs,則原有的極點po=1/2piRoCs由高頻段移至低頻段,頻率由Cs、Cgs和Rs決定,而非Cgs和Ro決定,新引入的零點zo也在低頻段并與po基本重合,兩者頻率差由Cgs與Cs的比例決定,因而很小。
通常Rs=2k-5kOhm,Cs=0.01-0.1uF。
Rs和Cs將原有極點po移至低頻段并通過zo去除。像極了chopper運放里通過采樣將1/f噪聲量化到高頻段后濾除。很多不沾邊的方法思路都是相通的。
由瞬態方法分析,Cs兩端電壓不可突變,因此運放輸出電壓的變化會迅速反應到柵極,即Cs使為Cgs充電的電流相位超前pi/2。因此Cs起到加速電容作用,其補償稱為加速補償或超前補償。
很多類似電路里在Rs//Cs之后會串聯一只小電阻,約100 Ohm,再稍適調整零點和極點位置,此處不必再加,那個忽略的Ro很合適。

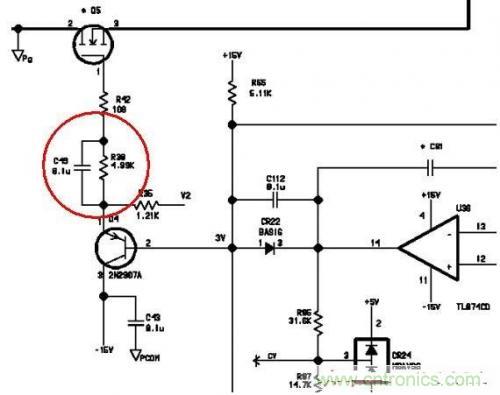

看個范例,Agilent 36xx系列的MOSFET輸入級處理,由于PNP內阻很小,至少比運放低得多,因此后面有一只R42=100 Ohm。
在此之前,如果看到C49和R39,恐怕很多壇友會很難理解其作用,然而這也正是體現模擬電路設計水平之處。有人感嘆36xx系列電路的復雜,然而內行看門道,其實真正吃功夫的地方恰在幾只便宜的0805電阻和電容上,而非那些一眼即可看出的LM399、AD712之類的昂貴元件。
后面兩節里還會出現幾只類似的元件,合計成本0.20元之內。
本次增加成本:
3.9k Ohm電阻 1只 單價0.01元,合計0.01元
0.1uF/50V電容 1只 單價0.03元,合計0.03元
合計0.04元
合計成本:9.46元
潛在的振蕩:運放的高頻主極點pH
通過加速補償,由Cgs造成的極點作用基本消除。
然而,0dB線附近還有一個極點——運放的高頻主極點pH。
事實上,就純粹的運放而言,pH只在0dB線之下不遠的位置。與po類似,由于gmRsample的增益作用,pH也有可能浮出0dB線,從而使Aopen與1/F的交點斜率差為40dB/DEC,引起振蕩。
pH的位置比po低,因此gmRsample的增益必須更高才能使電路由于pH而產生振蕩,然而gmRsample由于datasheet中沒有完整參數,實際上只能大致預測而無法精確計算。因此必須采取一定措施避免pH的作用。
如前所述,零點可以矯正極點的作用,但有一個條件,除非將零點/極點頻率降得很低或升得很高,使其位于遠離1/F的位置。
pH距離0dB線過于近,而且是運放的固有極點,想通過前面類似的方法轉移極點位置很不容易。
如果1/F的位置改變,遠離pH,就能輕易解決pH的煩惱。然而1/F決定了電路的輸出電流,不能隨意更改。
但如果1/F的DC值不變而高頻有所提升,應該可以——這就是噪聲增益補償。
噪聲增益補償方法來自反向放大器,使用RC串聯網絡連接在Vin+和Vin-之間。這種方法不建議用在同向放大器,但也不是絕對不可以,只需將RC串聯網絡的Vin+端接地,并在Rsample上的電壓反饋到Vin-之前串聯電阻RF即可。
這個電路在功放里很常見,目的是降低DC誤差,但不影響高頻響應。此處的作用在于為反饋系數F提供一對極點/零點,從而使F的高頻響應降低,即1/F的高頻響應增強,實質上使F成為一個低通濾波器,對應1/F為高通濾波器。
[page]

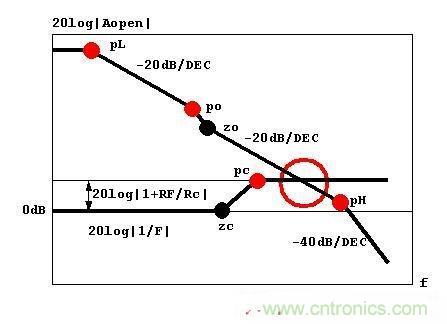

F中的極點和零點在1/F中相對應為零點zc和極點pc,zc=1/2pi(RF+Rc)Cc,pc=1/2piRcCc,兩者之間的增益差為1+RF/Rc,從而使pc之后的1/F提升了1+RF/Rc,使1/F遠離pH。
顯然,1+RF/Rc越大,zc和pc頻率越低,1/F越遠離pH,系統越穩定,但也會出現致命的問題——瞬態性能下降。
如果電流源輸入端施加階躍激勵,電流源系統輸出端會產生明顯的過沖振蕩,而后在幾個振蕩周期后進入穩態。
原因在于階躍激勵使運放迅速動作,MOSFET柵極電壓迅速增大,輸出電流Io增大,但體現在Rsample上的采樣電壓IoRsample受到噪聲增益補償網絡F的低通作用,向運放隱瞞了IoRsample迅速上升的事實,即反饋到Vin-的電壓無法體現運放的輸出動作,從而造成超調振蕩。
雖然超調振蕩不是致命的,由于足夠的阻尼作用,它總會進入穩態,但超調造成的輸出電流沖擊卻很容易摧毀脆弱的負載,因此仍然不能容忍。
適可而止,如果1+RF/Rc=2,就給gm的增大提供2倍空間,考慮稍適過補償原則,1+RF/Rc取3是合理的,對應產生3倍gm變化的電流增量至少需要10倍,足矣。
即使如此,階躍響應仍有一些很小的過沖,將在后面解決。
直流性能是不受影響的。
實際RF=1k Ohm,Rc=470 Ohm,Cc=0.1uF,zc=1kHz/0dB,pc=3kHz/9.5dB。
(補充:上一節中的Rs=3.9k Ohm,Cs=0.1uF,po=400Hz,zo=400Hz,由于無法編輯,補充于此)
本次增加成本:
1k Ohm電阻 1只 單價0.01元,合計0.01元
470 Ohm電阻 1只 單價0.01元,合計0.01元
0.1uF/50V電容 1只 單價0.03元,合計0.03元
合計0.05元
合計成本:9.51元
避免輕微的超調過沖和常規電壓接口
由于噪聲增益補償?shù)膯栴},電流源在階躍激勵下會有輕微的超調過沖,稍嚴重一點兒在示波器上能看到逐漸衰減的超調振蕩。
雖然不嚴重,但追求完美即完善細節,盡量做得比對手好一點。
如果電流源看不到陡峭的上升沿,也就不存在這個問題了。
蒙蔽它。只需一個低通濾波器。
恰好正需要一個常規電壓接口,0—0.3V估計不是標準的電壓,標準電壓一般都是2.5V/5V(DAC、基準)或7V(更好的基準)。
電阻分壓降壓即可,以2.5V為例。

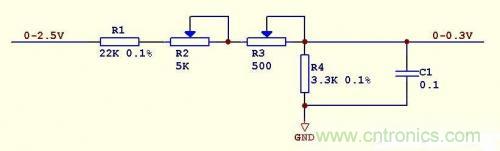

(2.5/0.3)-1=7.33,如果對地電阻R4為3.3k Ohm,水平電阻為24.2k Ohm,其中設置微調R2=5k Ohm + R3=500 Ohm電位器,固定電阻R1取值22k Ohm。
對地電阻并電容C1,獲得低通濾波器,轉折頻率f=1/2piC1(R4//(R1+R2+R3))《zc=1kHz,C1》0.054uF,實際取0.1uF。
R1和R4影響電流源的溫度性能,因此必須使用低溫漂電阻。
此時Iin的影響就應降至最低。
本次增加成本:
22k Ohm 0.1% 1/4W 25ppmmax金屬膜電阻 1只 單價0.50元,合計0.50元。
3.3k Ohm 0.1% 1/4W 25ppmmax金屬膜電阻 1只 單價0.50元,合計0.50元。
5k Bouns 10圈精密微調3296電位器 1只 單價2.00元,合計2.00元
500 Ohm Bouns 10圈精密微調3296電位器 1只 單價2.00元,合計2.00元
0.1uF/50V電容 1只 單價0.03元,合計0.03元
合計5.03元
合計成本14.58元
