網友分享:無線吸塵器的馬達保護方案

發布時間:2015-12-15 責任編輯:sherry

【導讀】無線吸塵器清潔地面時,由于地面物品的不可預測性,很大可能造成馬達堵轉,而馬達堵轉會使馬達線圈的溫度會急劇上升,溫度超過線圈的最高溫度之后,時間稍長就會燒壞馬達,后果嚴重那么有什么好的無線吸塵器的馬達保護方案嗎?

無線吸塵器是一種新型吸塵器,它不需要電源線就能完成吸塵工作。在吸塵器上有一個充電電池,它跟手機一樣是通過充電器保持機器運行,一般需要充電幾個小時即可完成充電,可持續工作幾十分鐘。無線吸塵器無電源線牽制,無論是清潔地面還是清潔門窗縫隙也或是清潔汽車都十分自由。

由于無線吸塵器在清潔地面時,由于地面物品的不可預測性,比如地面上有一些異物,比如頭發以及線繩等,無線吸塵器的馬達往往會被這些異物纏住而發生馬達堵轉。馬達堵轉是指異物將馬達軸承固定不使其轉動,這時電壓還加在馬達的兩端,這時候的電流就是堵轉電流,一般的馬達設計時都是不允許發生堵轉的,因?yàn)轳R達發生堵轉之后馬達線圈的溫度會急劇上升,溫度超過線圈的最高溫度之后,時間稍長就會燒壞馬達,這即增加了消費者的不便,也增加了生產者的維修成本。所以在無線機器人中增加馬達保護裝置是必不可少的,而且是在堵轉消除后能自動恢復的保護方案,基于以上原因,TE connectivity公司的可恢復電阻PolySwitch是一個較完善的方案。

與一次性使用的保險絲不同,PPTC器件無需在發生故障后進行更換。在過電流狀況排除以及供電斷開后,電路將恢復至正常的運行條件。與雙金屬型斷路器產品相比,這種產品具有更高的靈活性、更長的使用期限以及更低的電磁干擾(EMI)。

下面為無線吸塵器中使用PPTC選型的一般程序。

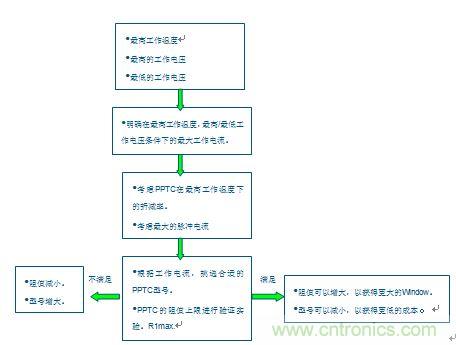

首先確認PPTC的阻值上限R1max。圖1為PPTC阻值上限R1max的計算流程。
PPTC阻值上限R1max的計算流程
圖1  PPTC阻值上限R1max的計算流程

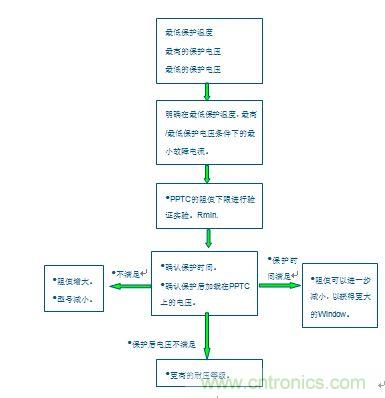

其次確認PPTC阻值下限Rmin。圖2為PPTC阻值下限Rmin的計算流程。
PPTC阻值下限Rmin的計算流程
圖2  PPTC阻值下限Rmin的計算流程

最后確認PPTC的物理參數,比如PPTC的封裝尺寸等,以上就可以選出PPTC的型號。
