藝術與科技激情碰撞,十款讓人無法直視的PCB設計

發布時間:2016-01-13 責任編輯:susan

【導讀】藝術創作沖動是人類的天性,有時候這樣的激情也會洋溢在科技領域,反過來說,其實科技化的趨勢也會對藝術產生影響。無論如何,藝術與科技相遇所激發出來的火花,會讓我們眼前一亮。例如文章里的電路板設計,使用枯燥簡潔的線條,同時也加入一些變化與美學的繞線形式。

以下是許多有如藝術品的電路板設計,對于這些創作者,筆者忍不住要贊賞他們的努力成果;當你在做電路板繞線設計時,你可以維持傳統做法使用枯燥簡潔的線條,但加入一些變化與美學的繞線形式在功能上并不會打折扣;看看這些作品,難道你不覺得它們看起來是如此生機勃勃,比純粹講究實用主義的四方形綠色塑料板更有“人性”?

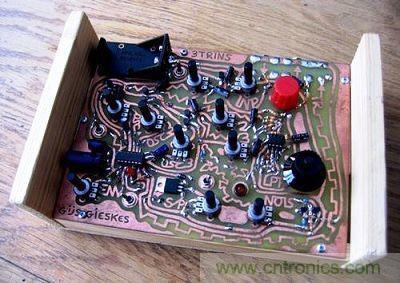

街頭涂鴉風格合成器

第一片電路板設計帶著點街頭涂鴉藝術風格,作者是來自荷蘭的工程師Gijs Gieskes,他做的是迷你合成器電路。轉一轉電路板上的所有電位計(potentiometer),能創作出美妙的聲音;Gieskes的網站還有很多有趣的作品,他也將一些成果透過在線商店銷售。

荷蘭工程師Gijs Gieskes創作的街頭涂鴉風格電路板

古典風格真空管時鐘

再來是Tube Clock Database網站上展示,由名為“yanzeyuan”(中文名:嚴澤遠)的網友設計的真空管時鐘(nixie tube clock);除了美觀的繞線,電路板上還簡短介紹了真空管時鐘以及其運作原理。比較常見的真空管時鐘會放在木制或金屬外殼內,而這個作品讓真空管時鐘的 呈現有完全不同的風貌。

古典風格真空管時鐘

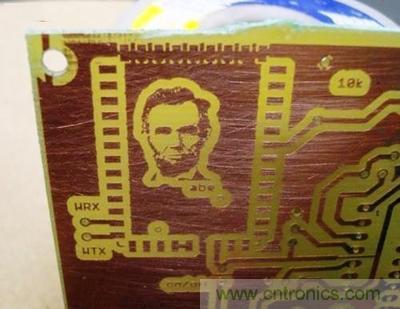

把偶像的臉銘刻在PCB上?

會把美國總統林肯(Abraham Lincoln)頭像放進電路板設計,作者或許是有他個人的理由…又或許是剛好那樣的功能繞線就是需要畫出類似林肯的頭像才能完成?有關這款電路板作品的信息不多,而且信息顯示它被貼上網的時間是2010年,作者不可考…但它確實很酷吧?

在電路板上放林肯肖像也行?

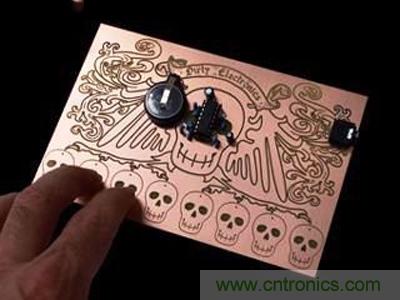

骷髏圖案迷你合成器

接著是跟前面的街頭涂鴉風格完全不同的另一款迷你合成器電路板;電路板上并列的那一排骷髏是合成器的鍵盤,振蕩器(oscillator)的間距是由皮膚接觸的電平來控制。事實上,玩這個小東西的秘訣是,在開始彈奏之前先舔一舔(?!)指尖…

這款作品的設計者是“dirty electronics”網站的John Richards,該網站除了在線銷售骷顱頭圖案迷你合成器等作品,也有很多該作者利用它自己設計的合成器催生的音樂創作,保證令你大飽耳福。

骷髏圖案迷你合成器

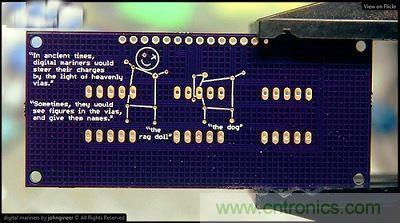

加入幽默元素的電路板設計

下面是一位自稱“johngineer”的網友作品,這家伙的網站有不少很酷的東西(例如一只他自 己做的超酷龐克風手表),還有非常專業的技術文章。“johngineer”沒有解釋這個電路板的作用,但他在上面印了兩段文字,想象未來如果有考古學家挖到這片電路板,會怎么解讀這種“文物”?

電路板的通孔就像星星一樣可以想象成不同圖案?

[page]

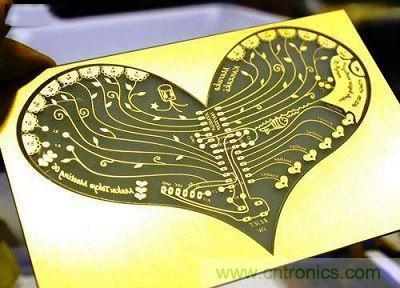

愛心形狀的Arduino 開發板!

開發板有心形的?這是一位網友Takumi Funada的po文,可惜原始出處的連結似乎已經失效;不過你可以在(這里找到設計圖,還有用心形電路板上的蜂鳴器演奏出的音樂)

你的核心電路板就是可以看起來像顆心!

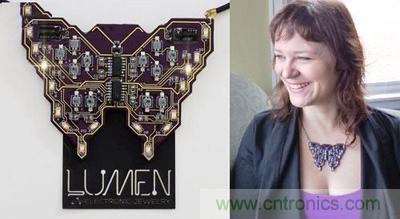

能當首飾的電路板

這是一個可穿戴式電路板設計,它不僅形狀很酷而且真的能當配飾;這款PCB的電路能驅動16顆LED組合成的發光數組,并可利用上面的12顆迷你太陽能電池充電,如果你不想站在太陽下太久,也能用USB線充電。非常獨特的裝飾品吧?

能當首飾的電路板

用軟件工具設計美麗的電路板

下面是用PCBmodE軟件畫出的電路板設計圖,利用對的工具,你不但能讓電路板功能俱全,還可以看起來更美麗。

以軟件工具畫出的音頻插頭轉接器電路板

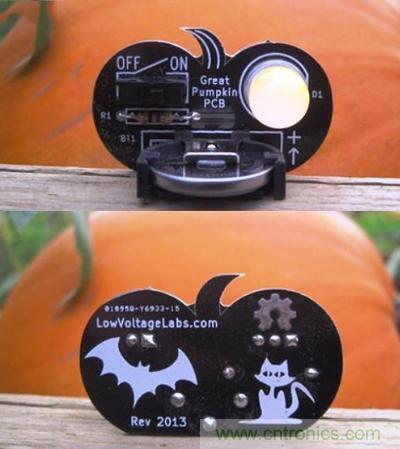

南瓜形狀的

這是low voltage labs開發的南瓜PCB,除了形狀很可愛,還印了可愛的圖案;這款電路板上面有LED燈泡,就是讓你在萬圣節放進南瓜燈,不必?fù)?dān)心蠟燭會被風吹熄….其實直接當成擺飾也很有味道,而且只要6美元就買得到!

基板少女!

日本漫畫人物跟電路板設計也是可以結合的──以下是一款日本工程師開發的Xilinx Spartan-3E系列FPGA開發板(AZPR EvBoard),它的代言人(而且還有3D立體公仔)有個很可愛的名字叫“基板少女”;電路板上面的圖案不是用印刷,而是以繞線與接地平面組成…宅男們 心動嗎?
