電容(Capacitance)亦稱作“電容量”，是指在給定電位差下的電荷的儲藏量，記為C，國際單位是法拉(F)。一般來說，電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存，儲存的電荷量則稱為電容。

　　

電容的公式為：C=εS/4πkd 。其中，ε是一個常數，S為電容極板的正對面積，d為電容極板的距離，k則是靜電力常量。常見的平行板電容器，電容為C=εS/d(ε為極板間介質的介電常數，S為極板面積，d為極板間的距離)。

　　

在電容元件兩端電壓u的參考方向給定時，若以q表示參考正電位極板上的電荷量，則電容元件的電荷量與電壓之間滿足 q=Cu。電流等于單位時間內通過某一橫截面的電荷量，所以得到I=dq/dt，因此電流與電容的關系是 I=dq/dt =C(du/dt) 。該式表明，電流的大小與方向取決于電壓對時間的變化率，電壓增高時，du/dt》0，則dq/dt》0，i》0，極板上電荷增加，電容器充電;電壓降低時，du/dt《0，則dq/dt《0，i《0，極板上電荷減少，電容器反向放電。當電壓不隨時間變化時，du/dt=0，則電流I=0，這時電容元件的電流等于零，相當于開路。故電容元件有隔斷直流的作用。

　　



電容的符號是C，在國際單位制里，電容的單位是法拉，簡稱法，符號是F，由于法拉這個單位太大，所以常用的電容單位有毫法(mF)、微法(μF)、納法(nF)和皮法(pF)等，換算關系如下

　　

1法拉(F) = 1000毫法(mF) = 1000000微法(μF);

　　

1微法(μF) = 1000納法(nF) = 1000000皮法(pF)。

　　



1.標稱容值與誤差



電容量即電容加上電荷后儲存電荷的能力大小。電容量誤差是指其實際容量與標稱容量間的偏差，通常有±10%、±20%，用在射頻電路中PI匹配中的電容±0.5%、±0.75%的小誤差電容。

　　

2.額定電壓



額定工作電壓是該電容器在電路中能夠長期可靠地工作而不被擊穿所能承受的最大直流電壓(又稱耐壓)。它與電容器的結構、介質材料和介質的厚度有關，一般來說，對于結構、介質相同，容量相等的電容器，其耐壓值越高，體積也越大。

　　

當在電容器的兩極板間施加電壓之后，極板間的電解質便處于電場中，本來是中性的電介質，由于外電場力的作用，介質分子內的正負電荷將在空間位置上發生少許偏移(如負電荷逆電場方向移動)，形成所謂的電偶極子，也就是介質內部出現了電場，破壞了原來的電中性狀態。這種現象叫做電解質的極化?？梢?，極化狀態下的介質是帶負電荷的，但這些電荷依然受介質本身的束縛而不能自由移動，介質的絕緣性能尚未遭到破壞，只有少數電荷脫離束縛而形成很小的漏電流。如果外加電壓不斷加強，最后將使極化電荷大量脫離束縛，引起漏電流大大增加，于是介質的絕緣性能遭到破壞，使兩個極板短接，完全喪失電容的作用。這種現象稱為介質擊穿。介質擊穿之后，電容器被毀壞。因此電容器的工作電壓要有一定限制，不能隨意增加。

　　

3.溫度系數



電容器電容量隨溫度變化的大小用溫度系數(在一定溫度范圍內，溫度每變化1℃，電容量的相對變化值)來表示，這一點和電阻是一樣一樣的。

　　

4.絕緣電阻



電容器漏電的大小用絕緣電阻來衡量。電容器漏電越小越好，也就是絕緣電阻越大越好。一般小電容器的絕緣電阻很大，可達幾百兆歐或幾千兆歐。電解電容器的絕緣電阻一般較小。

　　

5.損耗



在電場作用下，電容器單位時間內發熱而消耗的能量叫電容器的損耗。 理想電容器在電路中不應消耗能量，但在實際上，電容器或多或少都要消耗能量，其能量消耗主要由介質損耗和金屬部分的損耗組成，通常用損耗角正切值來表示。

　　

6.頻率特性



電容器的頻率特性通常是指電容器的電參數(如電容量、損耗角正切值等)隨電場頻率而變化的性質。在高頻下工作的電容器，由于介電常數在高頻時比低頻時小，因此電容量將相應地減小。與此同時，它的損耗將隨頻率的升高而增加。此外在高頻工作時，電容器的分布參數，如極片電阻、引線和極片接觸電阻，極片的自身電感，引線電感等，都將影響電容器的性能，由于這些因素的影響，使得電容器的使用頻率受到限制。



7.介質



參數描述了電容采用的電介質材料類別，溫度特性以及誤差等參數，不同的值也對應著一定的電容容量的范圍。比如X7R常用于容量為3300pF~0.33uF的電容，這類電容適用于濾波，耦合等場合，電介質常數比較大，當溫度從0°C變化為70°C時，電容容量的變化為±15%；



Y5P與Y5V常用于容量為150pF~2nF的電容，溫度范圍比較寬，隨著溫度變化，電容容量變化范圍為±10%或者+22%/-82%。

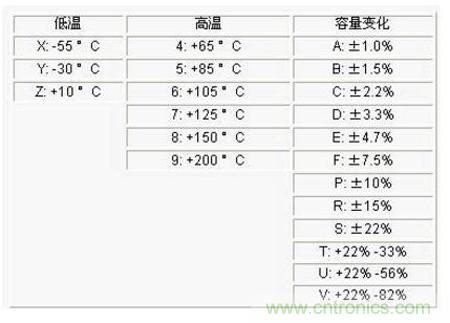

對于其他的編碼與溫度特性的關系，大家可以參考表4-1。例如，X5R的意思就是該電容的正常工作溫度為-55°C~+85°C，對應的電容容量變化為±15%

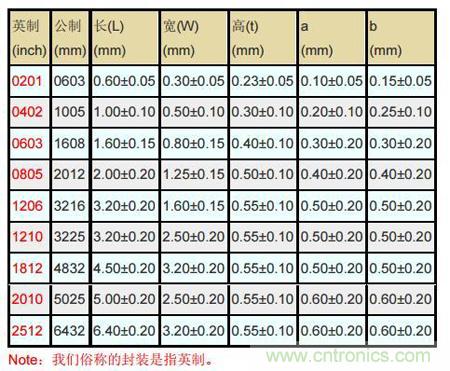

8.封裝尺寸



主要針對貼片式電容，封裝和電阻的封裝大小一樣。







按照不同的方式電容的分類也有很多種，以下總結幾類常見的

1.按材料分，有云母電容、電解電容、陶瓷電容、鉭電容等不同類型;

2.按用途分，有濾波電容、旁路電容、耦合電容、負載電容等;　　

3.按照極性分，有無極性電容、有極性電容。
