分壓式偏置電路經典設計

發布時間:2017-05-24 責任編輯:susan

【導讀】分壓式偏置電路是三極管另一種常見的偏置電路。這種偏置電路的形式固定,所以識別方法相當簡單。

1.分壓式偏置電路的組成

分壓式偏置電路如圖1(a)所示。其中:

Rb1和Rb2是基極偏置電阻。

C1是耦合電容,將輸入信號vi耦合到三極管的基極。

Rc是集電極負載電阻。

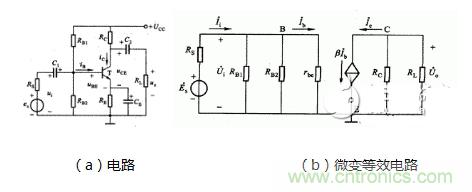

圖1.分壓式偏置電路及其微變等效電路

Re是發射極電阻,Ce是Re的旁路電容,它為交流信號提供通道,避免了Re對輸入信號的衰減。Ce的電容量一般為幾十微法到幾百微法。

C2是耦合電容,將集電極的信號耦合到負載電阻RL上。

圖1(b)是圖1(a)電路的微變等效電路。

2.穩定靜態工作點原理

設流過基極偏置電阻的電流IR》》IB,因此可以認為基極電位VB只取決于分壓電阻、,VB與三極管參數無關,不受溫度影響。

靜態工作點的穩定是由VB和Re共同作用實現,穩定過程如下:

設溫度升高→IC↑→IE↑→VBE↓→IB↓→IC↓

其中:IC↑→IE↑是由電流方程 IE = IB+I(xiàn)C得出,IE↑→VBE↓是由電壓方程VBE= VB-IERe得出,IB↓→IC↓是由 IC =βIB得出。

由上述分析不難得出,Re越大穩定性越好。但事物總是具有兩面性,Re太大其功率損耗也大,同時VE也會增加很多,使VCE減小導致三極管工作范圍變窄。因此Re不宜取得太大。在小電流工作狀態下,Re值為幾百歐到幾千歐;大電流工作時,Re為幾歐到幾十歐。

3.靜態分析

分析圖1電路的直流通路如圖2,可以得出:

基極電位 VB = VCC Rb2 / (Rb1+Rb2)

發射極電流 IE =( VB-VBE)/ Re

集電極電流 IC≈IE

基極電流 IB = IC / β

集射極電壓 VCE= VCC -ICRc-IERe= VCC-IC(Rc+Re)

4.動態分析

根據圖1(b)的微變等效電路,有

圖2.基本放大電路的直流通路


電壓放大倍數Av

Av =Vo/ Vi = -βRL′/ rbe   (2)

輸入電阻ri

ri = Vi / Ii     ?。?)

= rbe // Rb1// Rb2≈rbe = rbb` (1+β)26 mV/ IE

=300Ω+(1+β)26 mV/ IE

根據輸出電阻的定義,應將圖1(b)微變等效電路的輸入端短路,將負載開路。在輸出端加一個等效的輸出電壓。于是輸出電阻ro

ro = rce∥Rc≈Rc (4)
