電感器在電路中有哪些作用?
發布時間:2018-09-29 責任編輯:xueqi
【導讀】電感器(Inductor)是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器,但只有一個繞組。電感器具有一定的電感,它只阻礙電流的變化。以下將為大家介紹電感器在電路中的五種作用。

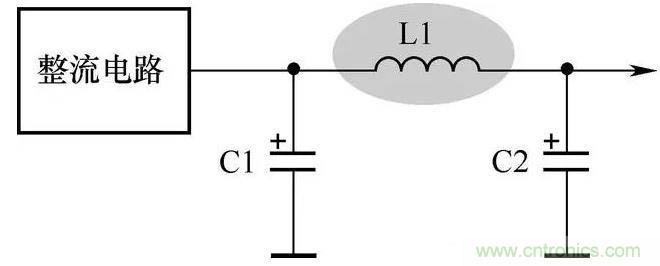

1 電感濾波電路
電感濾波電路是用電感器構成的一種濾波電路,其濾波效果相當好。
電源電路中的濾波電路接在整流電路之后,用來濾除整流電路輸出電壓中的交流成分。

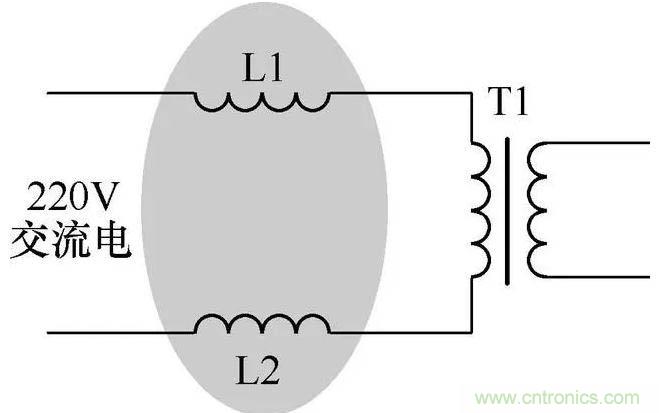

2 抗高頻差模干擾電路
為了防止220V交流電網對機器的差模高頻干擾,在一些抗干擾要求比較高的電子電器中都設置L1、L2這種抗干擾電路。
這一抗干擾電路串聯在交流電回路中。L1、L2不需要接地線,所以安全性能比較好。

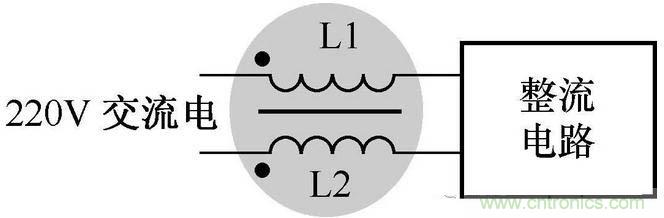

3 抗高頻共模干擾電路
在交流電網中存在差模和共模兩種高頻干擾,對于共模干擾需要用共模電感來抑制,電路中的L1和L2為共模電感。

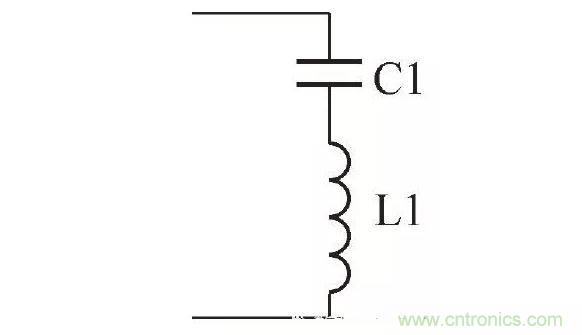

4 LC串聯諧振電路
LC串聯諧振電路在諧振時阻抗最小,利用這 一特性可以構成許多電路,如陷波電路、吸收電路等。

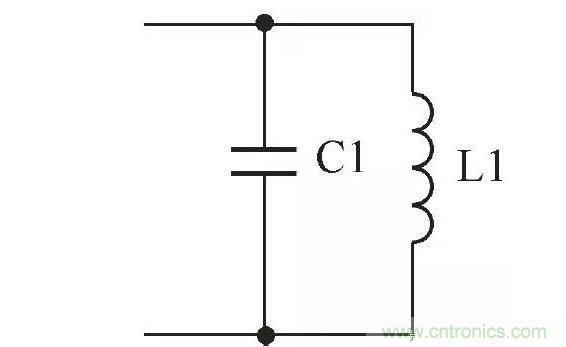

5 LC并聯諧振電路
LC并聯諧振電路在諧振時阻抗最大,利用這一特性可以構成許多電路,如補償電路、阻波電路等。
