如何快速識別色環電阻?
發布時間:2018-11-05 責任編輯:xueqi
【導讀】色環電阻是在電阻封裝上(即電阻表面)涂上一定顏色的色環,來代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的標準。色環電阻現在應用還是很廣泛的,如家用電器、電子儀表、電子設備中常常可以見到。但由于色環電阻比較大,不適合現代高度集成的性能要求。那么,快速識別色環電阻的方法有哪些呢?
色環電阻口訣
棕一紅二橙是三,四黃五綠六為藍,七紫八灰九對白,黑是零,金五銀十表誤差。
電阻阻值的測量方法
通常使用的是伏安法,就是利用歐姆定律:R=U/I來測量電阻值;而色環電阻是指可以直接通過對色環來計算阻值的電阻。常見的色環電阻有四色環、五色環或六色環,色環標示主要應用在圓柱型的電阻器上,如:碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻等。
快速識別色環電阻
在工作中快速識別色環電阻的阻值,是一項基本的技能,必須快速掌握。
六色環電阻讀數方法
六色環前五環與五色環電阻表示方法一樣,第六色環表示該電阻的溫度系數。
五環電阻讀數方法
第一條色環:阻值的第一位數字;
第二條色環:阻值的第二位數字;
第三條色環:阻值的第三位數字;
第四條色環:阻值乘數的10的冪數;
第五條色環:誤差(常見是棕色,誤差為1%)

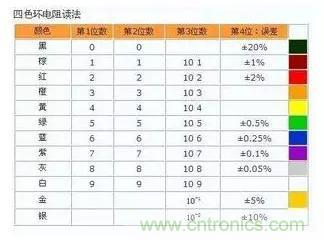

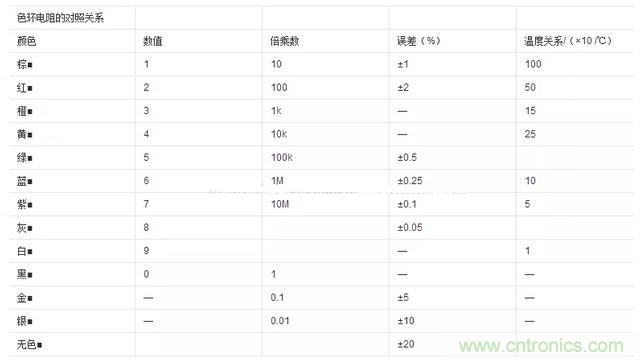

五環電阻如何進行讀數操作?這個表格一定要掌握。

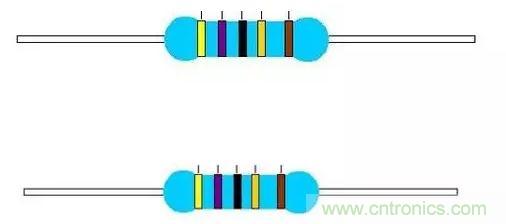

首先,要知道哪個是第一位數;如下圖,顏色有五種,所以是五環。根據五環電阻的讀數方法,然后我們要知道哪個是第一色環,大家注意看區別,一邊四種顏色的距離靠得近,另一色環就離得遠一些;因此從左到右,我們就知道第一色環為黃色,依次為紫色,黑色,橙色,棕色。

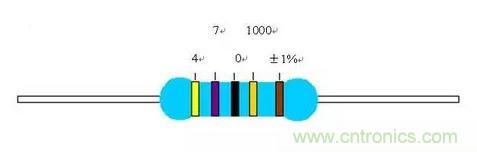

所以,黃色在第一環就是4,第二環紫色為7,第三環黑色是0,第四環就是乘積了10的3次方也就是1000,第五環是誤差了棕色為±1%?,F(xiàn)在我們來計算阻值:470*1000=470K,然后誤差是±1%,所以阻值的范圍是在465.3K—— 474.7K之間,其阻值都是正常的。
如:一個電阻第一環為紅、第二環為紅、第三環為黑、第四環為黑、第五環為棕色,則其阻值為:紅:2;紅:2;黑:0;黑:1倍;棕:±1%。
所以該電阻的阻值為:220*1=220Ω,誤差為:±1%。
在實踐中發現,有些色環電阻的排列順序不甚分明,往往容易讀錯。在識別時可運用如下技巧加以判斷,具體內容如下:
技巧1:先找標志誤差的色環,從而排定色環順序。最常用的表示電阻誤差的顏色是:金、銀、棕,尤其是金環和銀環,一般絕少用做電阻色環的第一環,所以在電阻上只要有金環和銀環,就可以基本認定這是色環電阻的最末一環。
技巧2:棕色環是否是誤差標志的判別。棕色環既常用做誤差環,又常作為有效數字環。常常在第一環和最末一環中同時出現,使人很難識別誰是第一環。在實踐中可以 按照色環之間的間隔加以判別。比如對于一個五道色環的電阻而言,第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些,據此可判定色環的排列順序。
技巧3:在僅靠色環間距還無法判定色環順序的情況下,還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是:棕、黑、黑、黃、棕,其值為100×104Ω=1MΩ。誤差為1%。屬于正常的電阻系列值;若是反順序讀:棕、黃、黑、黑、棕,其值為140×100Ω=140Ω,誤差為1%。顯然,按照后一種排序所讀出的電阻值,在電阻的生產系列中是沒有的,故后一種色環順序是不對的。
有些五色環電阻兩頭金屬帽上都有色環,遠離相對集中的四道色環的那道色環表示誤差,是第五條色環,與之對應的另一頭金屬帽上的是第一道色環。讀數時從它讀起,之后的第二道、第三道色環是次高位、次次高位,第四道環表示10的多少次方。
例如:某電阻色環電阻順序?yàn)椋杭t(2)-黑(0)-黑(0)-黑- 棕,則它表示該電阻阻值為:200 &TImes; 10(0次冪)Ω。
再如:棕-黑-黑-紅-棕,表示該電阻阻值為:100 &TImes; 10(2次冪)Ω = 10000Ω = 10KΩ。
可見,四色環電阻誤差為5-10%,五色環常為1%,精度提高。
例如:有電阻 黃紫紅橙棕 前三位數字是 472,第四位表示 10 的 3 次方,即1000;阻值為:472&TImes;1000歐 = 472千歐,即472KΩ。
四環電阻讀數方法

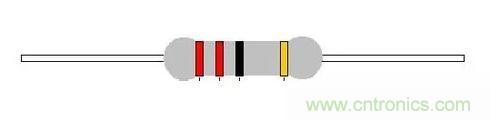

現在我們來認識四環電阻如何來進行讀數操作。首先,四環和五環的區別在于,少了一環為有效數學而已;其它的讀法差不多,按照上面的表格操作就好了,我們知道第一位顏色是紅色,依次為紅色,黑色,橙色。
從左向右數,第一道色環表示阻值的最大一位數字;第二道色環表示阻值的第二位數字;第三道色環表示阻值倍乘的數;第四道色環表示阻值允許的偏差(精度)。

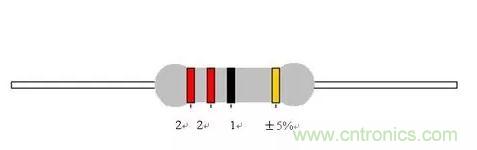

如:一個電阻第一環為紅色、第二環為紫色、第三環為棕色、第四環為金色,那么:紅色:2;紫色:7;棕色:10倍;金色:±5%;
所以該電阻的阻值為:27*10=270Ω 精度為:±5%。
紅色在第一環就是2,第二環紅色為2,第三環黑色是乘積10的0次方也就是1,第五環是誤差了金色為±5%,現在我們來計算出來阻值是多少22*1=22歐,然后誤差是±5%,所以阻值的范圍是在20.9R—— 23.1R之間,其阻值都是正常的。
電阻的主要參數有:
1、標稱阻值:標稱在色環電阻上的電阻值。標稱值是根據國家制定的標準系列標注的。不是所有阻值的色環電阻都存在。單位:Ω、kΩ、MΩ。
2、允許誤差:色環電阻的實際阻值對于標稱值的最大允許偏差范圍。誤差代碼:F 、 G 、 J、 K…
3、額定功率:指在規定的環境溫度下,假設周圍空氣不流通,在長期連續工作而不損壞或基本不改變色環電阻性能的情況下,色環電阻上允許的消耗功率。常見有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W。
