繼電器在電路中的漏電保護作用
發布時間:2018-11-28 責任編輯:xueqi

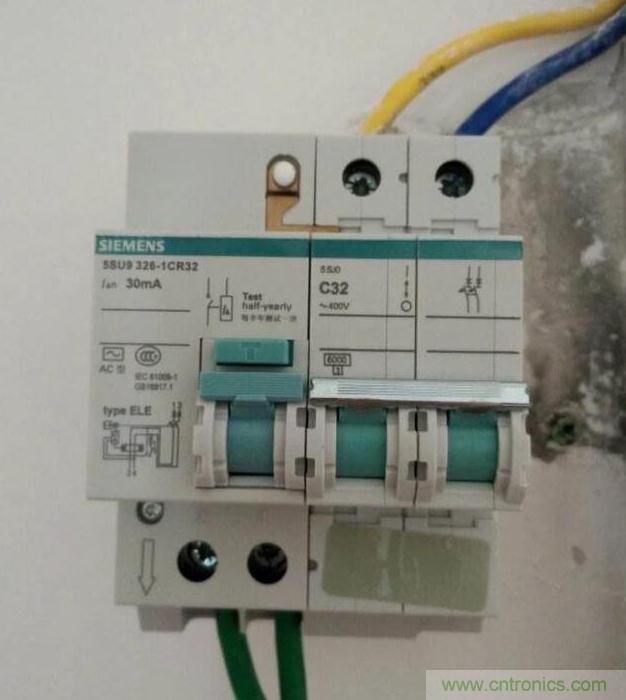

【導讀】漏電保護器就是電泄露的時候進行保護避免人受到損傷。漏電保護器是一種電流形繼電器,當電流大于設定值的時候是開關跳閘。漏電保護器一般分為單相漏電保護器和三相漏電保護器。

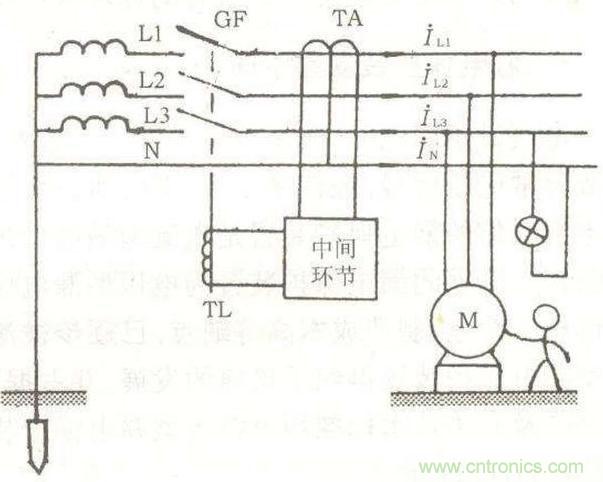

像我們家中的漏電保護器的原理圖就如上圖一般,漏電保護器就是一種電流形繼電器,當電流大于設定值的時候是開關跳閘。
我們分析一下上圖的工作原理,正常的時候火線的進線電流和零線出現電流相等線圈沒有感應出電壓。
當發生漏電的時候火線電流和零線電流不相等(零線處分流有一部分電流導入大地)這個時候火線感應出來的磁場大于零線感應出來的磁場,當磁通流過線圈產生感應電壓連接脫扣器形成回路產生很強的磁性吸引開關使開關斷開。這就是單相漏保原理。
漏電保護器工作原理
三相漏電保護器是利用也是電流不平衡原理,正常情況下三相電流合成接近0,發生漏電的時候合成的電流大于設定值,使脫扣器吸引開關斷開電路。
