五種繼電器開關電路圖分析

發布時間:2018-12-21 責任編輯:xueqi

【導讀】繼電器是一種電控制器件,是當輸入量(激勵量)的變化達到規定要求時,在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)之間的互動關系。

通常應用于自動化的控制電路中,它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

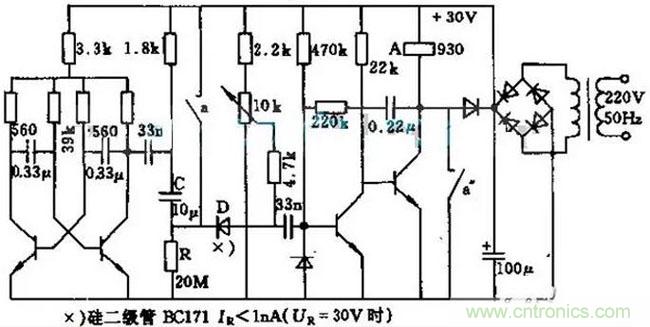

繼電器開關電路圖(一):延遲吸合繼電器開關控制電路圖

本文介紹的是一款延遲吸合繼電器開關控制電路圖。如下圖所示,在接通電源后,時間流程開始電容C首先放電而后通過20M從點電阻充電。


繼電器開關電路圖(二)

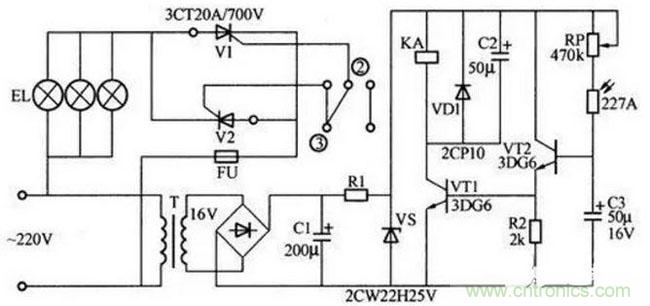

繼電器光控開關電路如下圖,主要特點是白天有光照,燈泡不亮,夜晚黯淡無光,電路自動通電,燈泡亮起。

白天在較強光照下,光導管227A(一種光敏電阻)兩端阻值很小,約20~50kΩ,晶體管VT2獲得基極電流而導通,VT1從R2上得到正偏電壓也導通,繼電器線圈KA得電,繼電器的常閉觸電②、③斷開,兩只晶閘管V1和V2沒有觸發信號而不導通,因而燈泡EL不亮。


夜幕降臨時,隨著光照強度下降,光導管227A的阻值不斷增加,最終可達1MΩ左右,VT1因基極電流太小而截止,VT1也相應截止,繼電器KA失電釋放,常閉觸電②、③閉合,晶閘管V1、V2因其兩控制相連而處于雙向?qū)顟B(tài),電源被接通,照明燈亮。

圖中,電容器C3用于防止夜間瞬時強光干擾引起照明燈熄滅。而當光亮強度在臨界點附件緩慢變化時,易引起繼電器顫動而使燈光閃動,C2可以過濾掉脈沖電流,避免照明燈閃亮。

繼電器開關電路圖(三)

傳統室內燈光控制為墻壁開關的簡單控制模式,完全由人操控,因?yàn)檫M(jìn)入室內人員的節能意識不足,隨意將所有燈打開,造成能源的浪費。本裝置經過智能處理器分析處理再?zèng)Q定燈開關電源最終打開與否,有效地避免了實際教室內部的通電即亮的情況的發生。

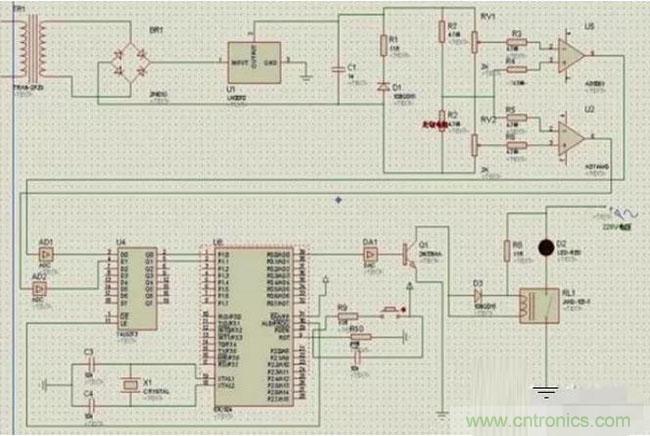

本設計主要是完成室內燈光的自動調節功能。由光敏電阻進行光線強度的采集,并由光敏電阻的特性得到相應的模擬信號量,交由MSC51單片機,MSC51單片機在接收到信號之后做出相應的處理,給出控制信號,控制繼電器的接通與否,從而實現燈光的智能控制。此設計在保證有效照明強度的調解下,合理的控制燈管的數量,從而實現了節能的目的。


解決室內公共照明的電能浪費問題。由光敏電阻采集光強信號,經轉換得到數字信號交單片機分析判斷處理,再由繼電器控制燈光照明電路,最終決定燈光電源開與否,從而節約電能。創新方面,光敏電阻對室內光線感光結合單片機綜合控制,改變傳統的控制模式,合理控制照明燈的數量。關鍵點在于信號的采集及 MCS-51邏輯判定部分。本裝置由智能處理器進行分析給出控制信號,有別于 傳統燈光控制模式。

傳統室內燈光控制為墻壁開關的簡單 控制模式,完全由人操控,因?yàn)檫M(jìn)入室內人員的節能意識不足,隨意將所有燈打開,造成能源的浪費。此外利用光敏電阻進行實時的光強信號的采集,得出實時的光照強度。裝置的使用者僅僅需要按照平時的習慣接通電源即可,最終能否打開燈的電源,還得依賴于智能處理器給出的控制信號,整個過程由智能控制器自動完成。最大的三個優勢 1、節能 2、造價低廉 3、自動完成燈線強度的調節 本裝置適用于類似于學校教室的室內照明環境。目前教室的燈光控制完全由人的意念決定,導致電能的嚴重浪費。由于此設備造價低廉,線路連接和改造簡單,易推廣應用,經濟效益可觀。

繼電器開關電路圖(四)

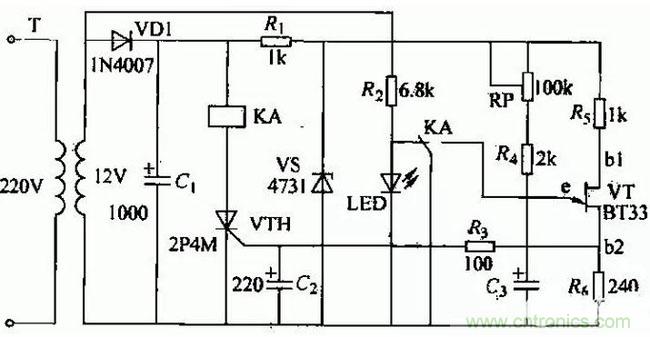

JS20單結晶體管時間繼電器電路設計

電路原理:電路由延時環節、鑒幅器、輸出電路、電源和指示燈五部分組成。電源的穩壓部分由電阻R,和穩壓管vs構成,為延時環節供電,輸出電路中的晶閘管VTH和繼電器。KA則由半波整流電路直接供電。當接通電源后,經二極管VD1整流、電容cl濾波、并經RJ和VS的穩壓后,通過RP1、R4對電容G進行充電。

電容G上電壓按指數規律逐漸升高,當此電壓大于單結晶體管VT的峰點電壓時,單結晶體管導通,G經VT的eb1極和風放電,在風上輸出脈沖電壓,觸發藩閘管VTH導通使繼電器KA吸合,KA的觸頭同時將C3短路,使之迅速放電,單結晶體管的ebl之間電壓迅速下降,當降到Vr.的谷點電壓時,Vr關閉。同時LED指示燈點亮。當切斷電源時,繼電器KA釋放,電路恢復原始狀態,等待下次動作。通過調節RP.可以調整延時時間。


繼電器開關電路圖(五)

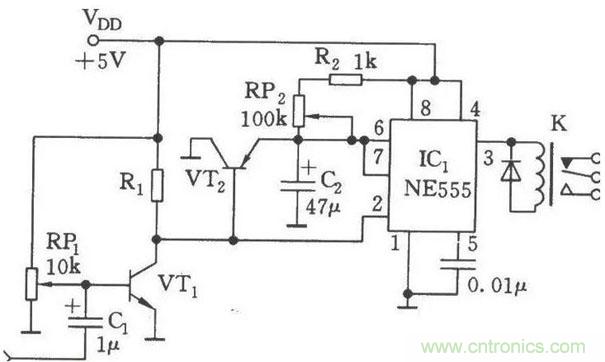

如下圖所示,該電路由聲音檢測電路和單穩觸發電路組成,執行元件為繼電器.VT1完成輸入音頻信號的放大,當有信號來時,使555置位,K吸合。同時,VT2導通,C2上的電荷通過555內部的放電管和VT2迅即放完。聲音過后,VT1、VT2截止,C2通過R2、RP2對其充電,單穩態電路的暫穩時間td=l.1(R2 RP2)C2,延時范圍在0.05~0.5秒,可通過RP2來調節。
