你不知道的二極管知識

發布時間:2018-12-24 責任編輯:xueqi

【導讀】大家都知道,二極管有個“單向?qū)?,反向截?rdquo;的“倔脾氣”,因此在電路中發揮著重要的功能。也有人用恰好利用了二極管的反向壓降作穩壓管使用。但是,二極管也有它不為人知“敏感”的一面。這一點使他更增添了幾分神秘色彩。

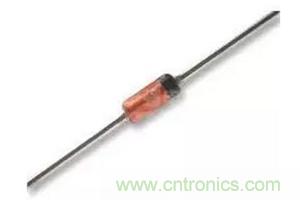

二極管是個敏感體質,它對溫度,熱量,那是相當?shù)拿舾小?N4148這種二極管常見程度已經可以用“俯拾即是”來形容了。在這里,我們就以它為例,對其的“敏感”特性進行介紹。恩,你可以邊聽,邊拿一只在手上觀察。

讓我們先來看看1N4148二極管的“體檢報告”吧:
反向恢復速度:超級快   小于 0.000000004 秒(4納秒)

正向耐壓:較低      約 100V

反向耐壓:較低      約

最大正向電流:      約 0.2A
……
還有一大堆,我就不羅嗦了。。。

從上面可以看出,1N4148是一個低電流,高頻率的開關二極管。不過我們只是拿他測測溫,電流大不大沒關系。

經過查找資料,后面弄清楚了,1N4148二極管大概是溫度每升高一攝氏度,它的正向壓降就會降低0.003V(3mV)。如果把5節1N4148串聯起來,那么溫度每升高一度正向壓降就會降低0.015V(15mV)了,你串得越多,變化度也就越大,也就越容易檢測出變化來。真是“韓信串二極管,多多益善”啊。

不過,大家也一定得注意一下,所謂“物極必反”,你要是串得太多,你就完蛋了。因為一節1N4148的導通電壓大約是0.7V左右吧(好像是的)。所以,你要是串得太多,二極管組的導通電壓超過你的電源電壓了,你就慘了。因為二極管組根本就無法導通,也就談不上測溫了。

我們再在單片機上分析一下具體可行的方案:這里我們以STC12C5A60S2為例。

STC12C5A60S2是目前STC公司12C系列中最強大的人物了,什么配置都是最高級的。包括我們今天要談到的AD轉換。

這款單片機的AD轉換可達10位,也就是說一共可以輸出1024個不同的值,也就是0~1023。

那么大概算一下,5000mV/1024≈4.88mV,也就是說單片機的AD轉換只能檢測到4.88mV的變化,要是變化量小于這個值說不定就檢測不到了。所以我們至少要串聯兩個二極管,這是起碼的,你要是只串一節,那么這個溫度計的精確度連1℃都達不到了。這樣的精度的確令人擔憂。。。

發光二極管

發光二極管很漂亮,不是嗎?不過你可別就這么以為發光二極管只會發光了。它也是個二極管,他也能用來測溫。但是我強烈不推薦你用發光二極管測溫。發光二極管也有一個不為人知的特性。它也很“敏感”。

恐怕傻子都知道發光二極管的正極接正極,負極接負極肯定會發光,反接肯定不發光,因為它也是二極管,也有單向?qū)щ娞匦?。但是你可能不知道,發光二極管反接時還有個不為人知的用途——像光敏電阻那樣,它能還能測光。

我們同樣以STC12C5A60S2為例,做個介紹。

用2個I/O口,實現測光:LED正極一側的IO口設置成高阻輸入,負極一側設置推挽輸出,并將電平拉高。

這時,奇跡發生了,高阻輸入的那個IO口的電平會跟著環境光線一樣變化,光線亮時為高電平,光線暗時輸出低電平。
