汽車級電容電感應如何選擇?

發布時間:2019-01-04 責任編輯:xueqi

【導讀】電感器是電路中必不可少的三大基礎元器件之一,被廣泛應用在通訊領域、汽車領域、消費以及工業等各個電子領域。電容主要有兩大功能,儲能和濾波。下面將介紹電容電感在汽車電子的應用。

電感在汽車電子的應用

隨著全球智能化的普及、手機行業競爭的加劇、新能源汽車的崛起,電感類器件的需求將會有一個大幅度的增加。下面我們將對電感從參數到應用作一個介紹,希望對大家有幫助。

電感的重要參數

電感量:產生自感應能力的一個物理量
電流:溫升電流飽和電流
Q值:品質因數

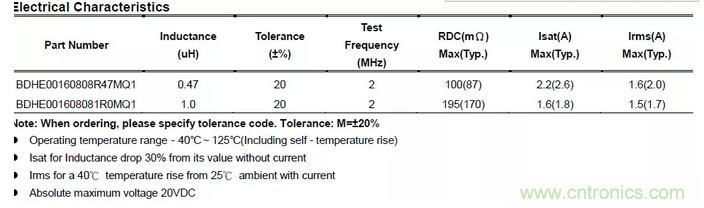

如下圖所示為某一功率電感的規格書,了解參數后更方便了解規格書;


電感基本使用原理

電感是濾波電路和功率放大電路中最核心的器件:

通常按照功能,我們將電感分為三大類:功率電感;射頻電感;EMI電感。主要包含共模電感和磁珠兩類。

功率電感:電源線中,起儲能、濾波、抗流的作用,在信號線中,起諧振、濾波、阻抗匹配、抗流的作用。與電源管理IC 串聯,稱之為BUCK,與電源管理IC 并聯,稱之為BOOST。

射頻電感:是高頻電子設備的基本組成元器件之一,可以作為阻抗匹配應用,以便實現阻抗平衡,也可以作為RF扼流圈使用,達到濾波的作用。

磁珠:在濾除高頻噪聲效果顯著,并且廉價、易用。多用于信號回路,主要應用于電磁兼容,吸收高頻信號。

電感在汽車行業的應用

由上電感的功能可基本斷定,電感在汽車上的應用是非常多的。

我們可從幾個應用來看:

通訊及語音娛樂:導航、影音等(里面種類較多,基本各種工藝都有涉及)

引擎控制:BMS、ADAS、無線充電、CAN總線濾波等

舒適便攜裝置:車身電子等

安全:LED、TPMS 等(LED一體成型電感及傳統大感值電感;TPMS :高頻繞線電感)

TIPS: 一體成型電感由于結構的特性,感值做不了太大,大感值的需求,還是需要傳統電感來補充

潤欣科技在電感的支持

潤欣科技目前代理三大電感品牌,致力于客戶一站式解決電感煩惱,給予不同的客戶不同的選擇,并且有專業的團隊提供支持,具體如下:

PULSE:質量可靠
SUMIDA:繞線產品經過時間考驗,值得信賴;
CHILISIN:產品線較全,其中一體成型分額占全球第一;

電容在汽車電子的應用

陶瓷電容定義

多層陶瓷貼片電容器是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。英文名:MLCC(Multi-Layer Ceramic Capacitor)。

陶瓷電容結構

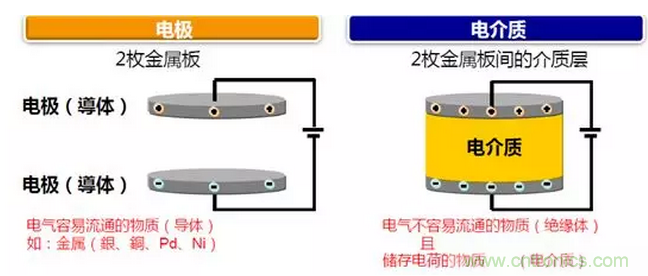

電容器結構如下圖所示:


容值計算公式:


由公式可以看出,容值的大小和介電常數,有效面積,電介質厚度,堆積層數有關。介電常數越高有效面積越大極板厚度越小堆積層數越多,容值越大。

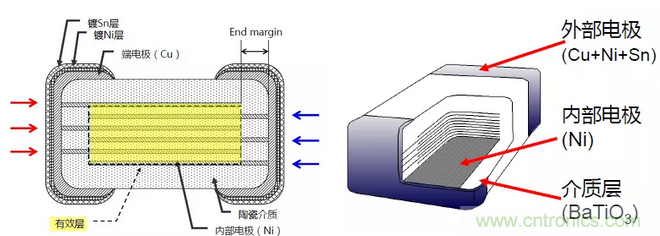

陶瓷電容器結構如下圖所示:

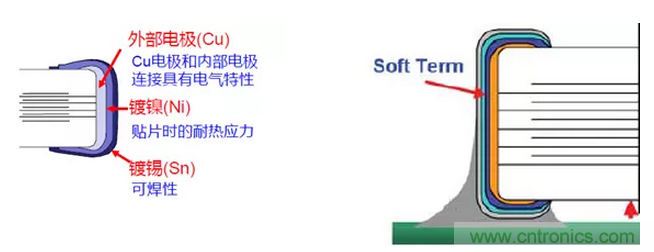

陶瓷電容主要由兩部分組成,陶瓷電容本體和外部電極組成。本體部分由內部電極和介質層組成,外部電極由銅鎳錫三層組成,柔性電容會在銅鎳之間多加一層Soft Term層,增加可靠性。


陶瓷電容的分類

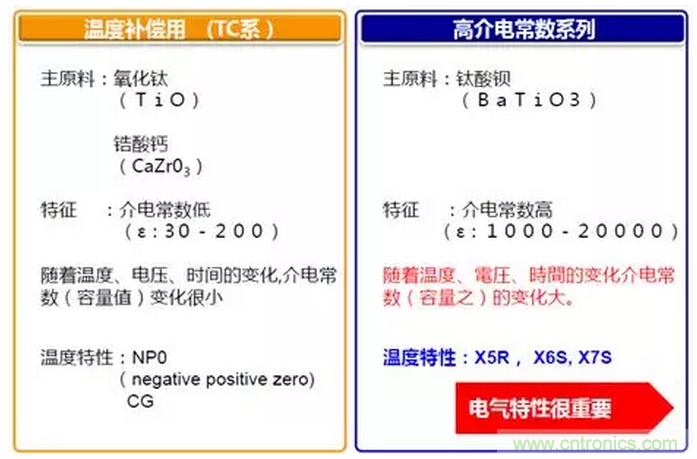

目前主流的陶瓷電容分類主要是按材質來分,不同的材質,會有不同的容值,有不同的溫度系數。目前主要有以下材質:X5R,X7R,C0G,NP0,X6S,X7T等,這些又可以分兩大類,溫度補償型和高介電常數,主要是溫度系數不同,溫度補償型主要是容值隨溫度變化小,但是容值做不高。高介電常數型,溫度系數不好,但是容值可以做的比較高。


電容的功能

如下圖所示,電容主要有兩大功能,儲能和濾波。
