做PCB設計的都知道，沒有一點高速方面的知識，你就不是一個有經驗的PCB設計工程師。高速信號常見于各類的串行總線與并行總線，只有你知道是什么總線，你還得知道它跑多快，才能開始進行布線。
什么是串行總線，什么是并行總線?

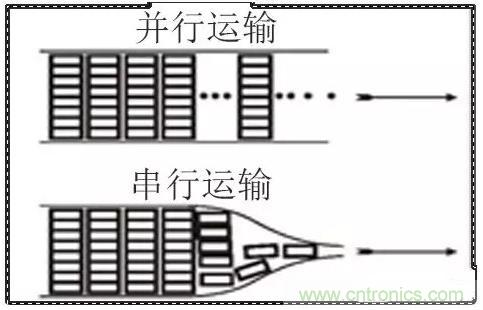

對于串行總線，并行總線，從字面意義你就知道個大概了。串行就是數據是一位一位的發送，并行就是數據一組一組的發送。如下圖所示
串行總線
并行傳輸最好的例子就是存儲芯片DDR，它是有一組數據線D0—D7，加DQS,DQM，這一組線是一起傳輸?shù)?，無論哪位產生錯誤，數據都不會正確的傳送過去，只有重新傳輸。所以數據線每根線要等長，必須得繞幾下才行。
串行數據就不一樣，數據是一位一位的傳，位與位之間是沒有聯系的。不會因為這位有錯誤，使下一位不能傳輸。并行數據是一組數據其中一位不對，整組數據都不行。
高速并行，串行布線的區別

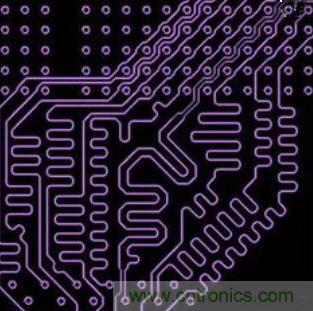

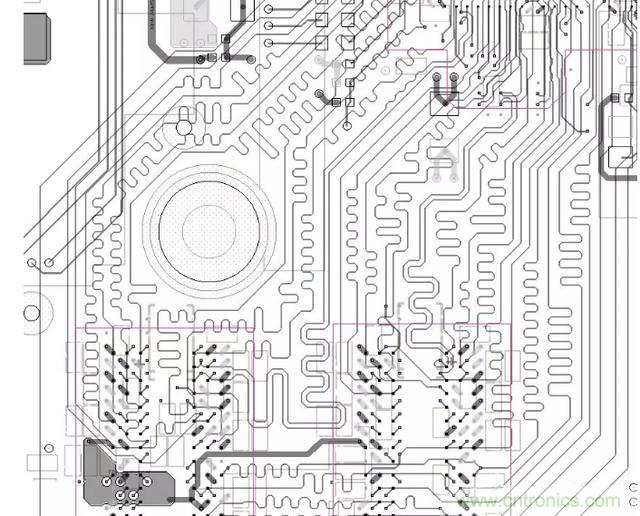

并行數據因為是一組一組一起傳的，每一位都必須是一起傳輸?shù)轿?，不能說有一位可以遲到一點，因此一組線之間在PCB布線時就得等長。不信你來看看下面的幾張圖
這些彎彎曲曲的線就是為了一組線能等長，所以短的線就必須這樣繞幾下，是不是看著就有千條蛇在爬，心慌的很。這就是蛇形線的由來。

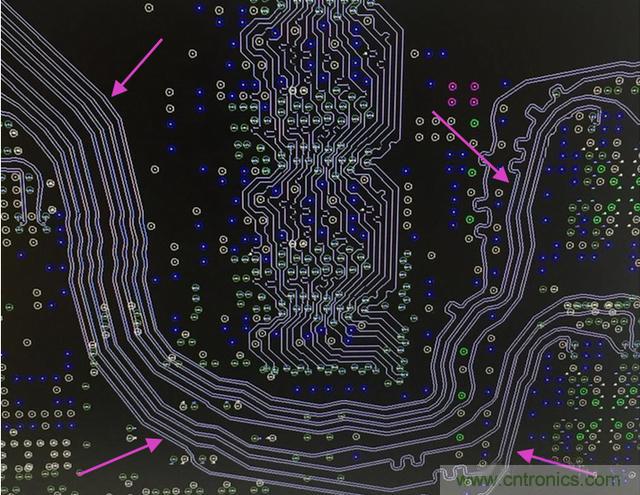

串行數據雖說是一位一位的傳，不用等長，但也并不是一根線，高速線一般都是走差分線，也就是一正一負兩根線。這是為了提高抗干擾性能。不過串行總線能走10G,20G的信號，并行總線就不行了。就讓大家來見識一下串行總線的模樣吧。
看出什么了嗎？跟其它布線有不一樣吧。線走的不是一般的45度角，這個其實是10度走線，為什么是10度？這個是老外仿真及實踐的結果，10度比走圓弧對信號傳輸?shù)男阅苓€要好。
各種高速總線接口的速率

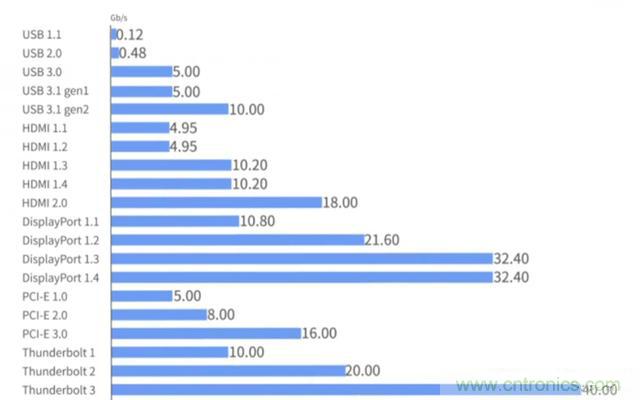

這里給大家科普一下，給大家看看各種總線的速率，如下圖所示
這其中速率最高的是雷電接口，最高達到了40G，USB理論上最快的是USB3.1達到10G，HDMI最快能到10.2G。顯示接口也挺快達到了32.4G。PCI-E最快是16G。注意這些統統都是串行高速通信接口。原創今日頭條：臥龍會IT技術
我們家里的網絡一般是通過光纖接進來的，光傳輸設備速率一般分為155Mb/s、622Mb/s、1.25Gb/s、2.5Gb/s、10Gb/s，也就是說目前光纖的最大傳輸速率是10Gb/s。
