RC濾波器和LC濾波器有哪些區別?
發布時間:2019-01-07 責任編輯:xueqi

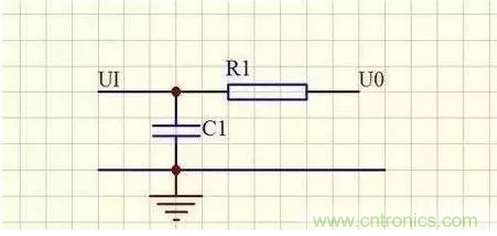

【導讀】RC濾波器又名RC電路, 是一個包含利用電壓源、電流源驅使電阻器、電容器運作的電路。LC濾波器又稱無源濾波器,是利用電感、電容和電阻的組合設計構成的濾波電路。那RC濾波器和LC濾波器有哪些區別?
1. LC濾波器應用的頻率范圍為1kHz~1.5GHz.由于受限于其中電感的Q值,頻率響應的截至區不夠陡峭;

2. RC濾波器有耗損,LC濾波器理論上可以無耗損;
3. RC比LC的體積要小,成本要底;
4. RC用在低頻電路中,LC濾波一般用在高頻電路中;
5. RC濾波中的電阻要消耗一部分直流電壓,R不能取得很大,用在電流小要求不高的電路中.RC體積小,成本低.濾波效果不如LC電路; LC濾波主要是電感的電阻小,直流損耗小.對交流電的感抗大,濾波效果好.缺點是體積大,笨重.成本高.用在要求高的電源電路中;
6. 濾波級數越多效果也好,但是帶來的是損耗和成本越高,所以不建議超過3級;
7. RC濾波器一般常與運算放大器組合使用,構成有源濾波器,多作為低頻信號的濾波。例如,在鎖相環路中作為環路濾波器使用。
